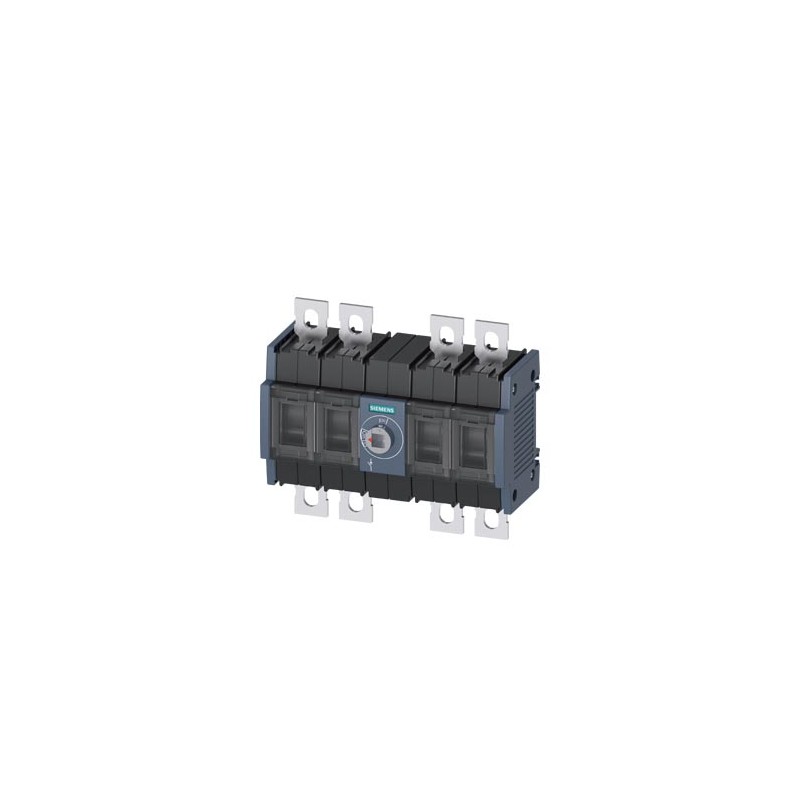

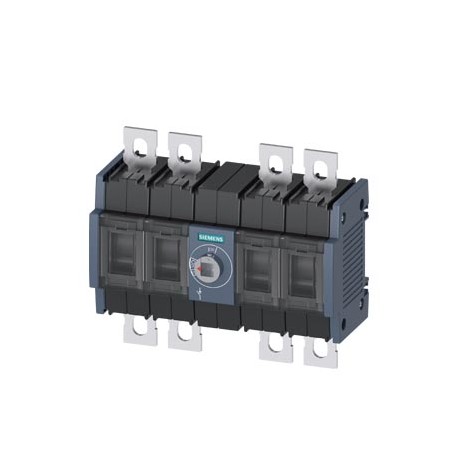

sezionatore sottocarico 100A, grand. costr. 2, a 4 poli comando frontale al centro apparecchio di base senza maniglia attacchi piatti incl. setti separatori di fase |
Versione |
marca del prodotto | SENTRON |
denominazione del prodotto | Sezionatori sottocarico 3KD |
esecuzione del prodotto | Interruttore |
Esecuzione della visualizzazione / per indicazione della posizione di commutazione Comando rotativo bloccoporta | ON-OFF |
dell'elemento di comando | senza maniglia |
esecuzione del comando di commutazione | Comando frontale |
esecuzione del comando di commutazione / comando motorizzato | No |
Dati tecnici generali |
numero di poli | 4 |
tecnica costruttiva dell'apparecchio | incasso fisso |
Grandezza costruttiva del sezionatore sottocarico | 2 |
| |
● Durata di vita elettrica (cicli di manovra) / con AC-23 A / con 690 V | 1 500 |
● Durata di vita elettrica (cicli di manovra) / con DC-23 A / con 440 V | 1 500 |
| |
● Valore I2t / con interruttore chiuso / per combinazione interruttore + fusibile / con 500 V / max. | 548 000 A²·s |
● Valore I2t / con interruttore chiuso / per combinazione interruttore + fusibile / con 400 V / max. | 548 000 A²·s |
● Valore I2t / con interruttore chiuso / con 415 V / con combinazione interruttore + interruttore automatico scatolato / max. | 1 055 000 A²·s |
● Valore I2t / con interruttore chiuso / con 690 V / con combinazione interruttore + fusibile gG / max. | 376 000 A²·s |
● Valore I2t / con interruttore chiuso / con 690 V / con combinazione interruttore + fusibile aM / max. | 596 500 A²·s |
● Valore I2t / con interruttore chiuso / con 1000 V / con combinazione interruttore + fusibile gG/aM SITOR / max. | 19 815 A²·s |
● Valore I2t / del fusibile / con 500 V / max. ammissibile | 223 005 A²·s |
● Valore I2t / del fusibile gG / con 690 V / max. ammissibile | 226 005 A²·s |
● Valore I2t / del fusibile SITOR gG/aM / con 1000 V / max. ammissibile | 48 000 A²·s |
● Valore I2t / dell'interruttore automatico scatolato / con 415 V / max. ammissibile | 1 750 000 A²·s |
durata di vita meccanica (cicli di manovra) / tip. | 15 000 |
Posizione / del comando di commutazione | dopo il secondo polo |
Sovratensione percentuale / riferita alla tensione di impiego / con AC / con 400, 500, 690 V / a 50/60 Hz | 10 % |
categoria di sovratensione | III |
grado di inquinamento | 3 |
Tensione |
Tensione di impiego / con vie di corrente in serie | |
● con grado di inquinamento 2 / con DC / valore nominale | 440 V / 3 |
● con grado di inquinamento 3 / con DC / valore nominale | 440 V / 3 |
| |
● tensione di isolamento / valore nominale | 1 000 V |
tensione di tenuta a impulso / valore nominale | 8 kV |
Tensione di alimentazione |
corrente di impiego / con AC / valore nominale | 100 A |
tensione di impiego | |
● con AC / a 50/60 Hz / valore nominale | 1 000 V |
Classe di protezione |
grado di protezione IP | IP00 |
| |
● Grado di protezione IP / con interruttore chiuso / con diaframma o copertura per capocorda | IP20 |
● grado di protezione IP / lato frontale | IP00 |
Dissipazione |
| |
● Potenza dissipata [W] / con corrente nominale termica convenzionale / per ogni polo | 1,8 W |
● Potenza dissipata [W] / con corrente nominale termica convenzionale / ogni apparecchio | 7,2 W |
● potenza dissipata [W] / con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo | 1,8 W |
Elettricità |
| |
● Corrente di impiego / con AC-23 A / con 690 V / valore nominale | 100 A |
● Corrente di impiego / con AC-23 A / con 500 V / valore nominale | 100 A |
● corrente di impiego / con AC-23 A / con 400 V / valore nominale | 100 A |
● Corrente di impiego / con AC-22 A / con 690 V / valore nominale | 100 A |
● Corrente di impiego / con AC-22 A / con 500 V / valore nominale | 100 A |
● Corrente di impiego / con AC-22 A / con 400 V / valore nominale | 100 A |
● Corrente di impiego / con AC-20 A / con 1000 V / max. | 100 A |
● Corrente di impiego / con AC-21 A / con 400 V / valore nominale | 100 A |
● Corrente di impiego / con AC-21 A / con 500 V / valore nominale | 100 A |
● Corrente di impiego / con AC-21 A / con 690 V / valore nominale | 100 A |
● Corrente di impiego / con AC-23 A / con 500 V / a 50/60 Hz / valore nominale / max. | 100 A |
● Corrente di impiego / con AC-22 A / con 500 V / a 50/60 Hz / valore nominale / max. | 100 A |
● Corrente di impiego / con AC-22 A / con 400 V / a 50/60 Hz / valore nominale / max. | 100 A |
● Corrente di impiego / con AC-22 A / con 690 V / a 50/60 Hz / valore nominale / max. | 100 A |
● Corrente di impiego / con AC-23 A / con 400 V / a 50/60 Hz / valore nominale / max. | 100 A |
● Corrente di impiego / con AC-23 A / con 690 V / a 50/60 Hz / valore nominale / max. | 100 A |
| |
● corrente permanente / valore nominale | 100 A |
● Corrente permanente / a 40 °C / valore nominale | 100 A |
● Corrente permanente / a 45 °C / valore nominale | 100 A |
● Corrente permanente / a 50 °C / valore nominale | 100 A |
● Corrente permanente / a 55 °C / valore nominale | 100 A |
● Corrente permanente / a 60 °C / valore nominale | 100 A |
● Corrente permanente / a 65 °C / valore nominale | 100 A |
● Corrente permanente / a 70 °C / valore nominale | 100 A |
Corrente permanente / del fusibile a monte / con 500 V e 690 V / valore nominale | 250 A |
Corrente permanente / del fusibile a monte / con 1000 V / valore nominale | 250 A |
Corrente permanente / dell'interruttore automatico scatolato a monte / con 415 V / valore nominale | 200 A |
Corrente di impiego / con DC / valore nominale | 100 A |
Corrente di interruzione limitata / del fusibile / con 500 V / max. ammissibile | 25 700 A |
Corrente di interruzione limitata / del fusibile gG / con 690 V / max. ammissibile | 29 500 A |
Corrente di interruzione limitata / del fusibile aM / con 690 V / max. ammissibile | 32 900 A |
Corrente di interruzione limitata / del fusibile SITOR gG/aM / con 1000 V / max. ammissibile | 12 500 A |
Corrente di interruzione limitata / dell'interruttore automatico scatolato / con 415 V / max. ammissibile | 28 000 A |
Corrente di interruzione limitata / con interruttore chiuso | |
● con 690 V / con combinazione interruttore + fusibile aM / max. ammissibile | 17 600 A |
● con 690 V / con combinazione interruttore + fusibile gG / max. ammissibile | 23 700 A |
● con 415 V / con combinazione interruttore + interruttore automatico scatolato / max. ammissibile | 21 700 A |
● con 1000 V / con combinazione interruttore + fusibile gG/aM SITOR / max. ammissibile | 10 795 A |
● per combinazione interruttore + fusibile / con 400 V / max. ammissibile | 27 700 A |
● per combinazione interruttore + fusibile / con 500 V / max. ammissibile | 27 700 A |
Corrente di breve durata ammissibile (Icw) | |
● con AC 400 V / limitata a 0,15 s / valore nominale | 15 kA |
Circuito principale |
| |
● potenza di impiego / con AC-23 A / con 400 V / a 50/60 Hz / valore nominale | 55 kW |
● Potenza di impiego / con AC-23 A / con 500 V / valore nominale | 55 kW |
● Potenza di impiego / con AC-23 A / con 690 V / a 50/60 Hz / valore nominale | 90 kW |
corrente di impiego / valore nominale | 100 A |
Circuito ausiliario |
Numero dei contatti NC collegati / per contatti ausiliari | 0 |
Numero dei contatti NO collegati / per contatti ausiliari | 0 |
Numero dei contatti CO collegati / per contatti ausiliari | 0 |
numero dei contatti CO / per contatti ausiliari | 4 |
| |
● numero dei contatti nC / per contatti ausiliari | 0 |
numero dei contatti nO / per contatti ausiliari | 0 |
Opportunità |
idoneità all'impiego | |
● interruttore principale | Sì |
● sezionatore sottocarico | Sì |
● interruttore di OFF Di EMERGENZA | Sì |
● interruttore di sicurezza | Sì |
● interruttore per manutenzione/riparazione | Sì |
Dettagli |
dotazione del prodotto / interblocco | No |
parte integrante del prodotto | |
● contatto di segnalazione sgancio | No |
● bobina a lancio di corrente | No |
● bobina di minima tensione | No |
● bobina di minima tensione con contatto anticipato | No |
ampliamento del prodotto / blocchetto di contatti ausiliari | Sì |
ampliamento del prodotto / opzionale | |
● comando motorizzato | No |
● bobina a lancio di corrente | No |
Cortocircuito |
Corrente di breve durata ammissibile (Icw) / con AC 1000 V/DC 440 V / limitato a 1 s / valore nominale | 4 kA |
Potere di chiusura in cortocircuito (Icm) | |
● per sezionatori sottocarico / con AC 400 V / senza cartuccia fusibile / valore nominale / min. | 30 kA |
● per sezionatori sottocarico / con AC 1000 V / senza cartuccia fusibile / valore nominale / min. | 12 kA |
● per sezionatori sottocarico / con DC 440 V / senza cartuccia fusibile / valore nominale / min. | 12 kA |
● per sezionatori sottocarico / senza cartuccia fusibile / valore nominale / min. | 12 kA |
Corrente di cortocircuito condizionata / con protezione lato rete | |
● con 415 V / mediante interruttore automatico scatolato / valore nominale | 65 kA |
● con 500 V / mediante fusibile gG / valore nominale | 100 kA |
● con 690 V / mediante fusibile gG / valore nominale | 100 kA |
Connessioni |
| |
● Tipo di sezioni di conduttore collegabili / per conduttore in Al / multifilare / con capocorda | 1 x (10 ... 70 mm²) |
Tipo di sezioni di conduttore collegabili | |
● con combinazione di conduttore in Al + interruttore | 100A / 70 mm² |
● per sbarra di corrente in Cu | '1 x (20 x 3 mm²) |
| |
● Tipo di sezioni di conduttore collegabili / per conduttore in Cu / multifilare / con capocorda / secondo DIN 46234 | 1 x (2,5 ... 95 mm²), 2 x (25 ... 50 mm²) |
● Tipo di sezioni di conduttore collegabili / per conduttore in Cu / multifilare / con capocorda / secondo DIN 46235 | 1 x (25 ... 70 mm²), 2 x (25 ... 50 mm²) |
esecuzione del collegamento elettrico | |
● per circuito principale | morsetto piatto |
Progettazione meccanica |
altezza | 168 mm |
larghezza | 148 mm |
profondità | 68 mm |
tipo di fissaggio | Fissaggio a vite e su guida DIN da 35 mm |
tipo di fissaggio | |
● montaggio frontale con fissaggio a 4 fori | No |
● montaggio frontale con fissaggio centrale | No |
● montaggio su sbarre | Sì |
posizione di montaggio | a piacere |
peso netto | 1 311 g |
Condizioni ambientali |
temperatura ambiente / durante l'esercizio | |
● min. | -25 °C |
● max. | 70 °C |
temperatura ambiente / durante l'immagazzinaggio | |
● min. | -50 °C |
● max. | 80 °C |
Certificati |
codice di riferimento | |
● secondo EN 61346-2 | Q |
● secondo IEC 81346-2:2009 | Q |
|
