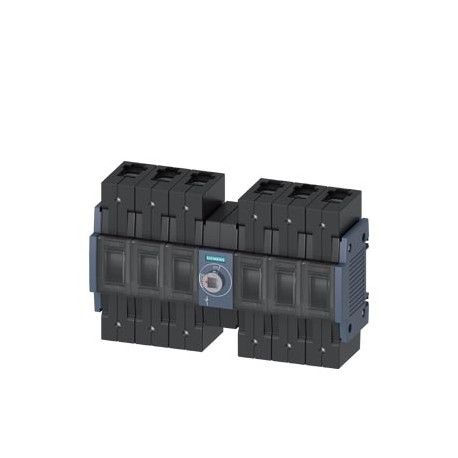

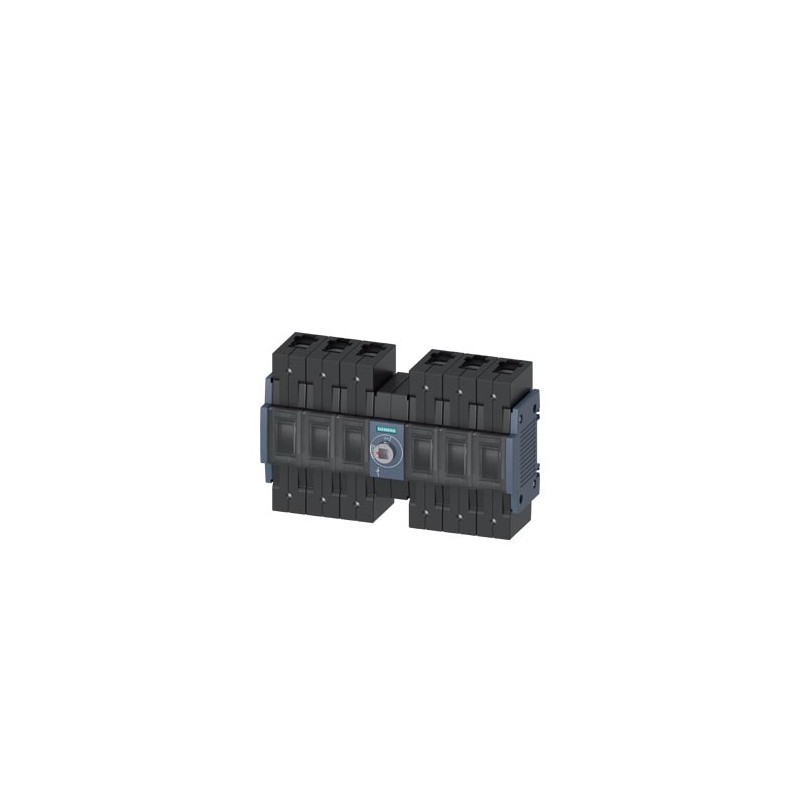

3KD2860-2NE20-0 SIEMENS sezionatore sottocarico 80A, grand. costr. 2, a 6 poli DC comando frontale al centro.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3KD2860-2NE20-0 SIEMENS sezionatore sottocarico 80A, grand. costr. 2, a 6 poli DC comando frontale al centro..

3KD2860-2NE20-0

SIEMENS

sezionatore sottocarico 80A, grand. costr. 2, a 6 poli DC comando frontale al centro apparecchio di base senza maniglia morsetto serracavo

80A INTERRUTTORE-SEZIONATORE, GRANDEZZA 2, 6 POLI DC ACCTO. FRONTALE AL CENTRO BASE SENZA TERMINALI DEL TELAIO DELLA MANIGLIA.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori 3KD, Interruttori motore 3KC

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $761.37
Prezzo unitario: $761.37
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


ETIM: EC000216 - Sezionatore

Valore Unità
tensione d’esercizio nominale (EF001435) -V
numero di interruttori (EF005586) -
tipo di protezione (NEMA) (EF011959) -
corrente nominale permanente a AC-23, 400V (EF011777) -A
esecuzione come interruttore principale (EF006981) true
esecuzione come interruttore di manutenzione/riparazione (EF006986) true
esecuzione come interruttore di sicurezza (EF006985) true
esecuzione come dispositivo di arresto d’emergenza (EF006959) true
esecuzione come invertitore (EF009408) false
max. tensione d’esercizio nominale Ue per AC (EF007355) -V
corrente nominale permanente Iu (EF001389) 80.0A
corrente nominale permanente per AC-21, 400 V (EF009165) -A
numero di poli (EF001391) 6
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 4
azionamento a motore opzionale (EF007386) false
azionamento a motore integrato (EF006697) false
sganciatore di tensione opzionale (EF007491) false
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio a terra (EF007243) FALSE
adatto per fissaggio frontale a 4 fori (EF007247) false
adatto per fissaggio frontale centrale (EF007248) false
adatto per montaggio distributore (EF007262) true
adatto per costruzione intermedia (EF007264) true
colore dell’elemento di azionamento (EF007167) altri
esecuzione dell’elemento di azionamento (EF006976) senza
bloccabile (EF006281) false
tipo di collegamento circuito elettrico principale (EF006819) morsetto telaio
grado di protezione (IP), lato frontale (EF003118) IP20
potenza di interruzione a 400 V (EF009166) -kW
corrente di corto circuito nominale condizionale Iq (EF001444) -kA
potenza d’esercizio nominale per AC-3, 400 V (EF001364) -kW
potenza d’esercizio nominale per AC-23, 400V (EF007027) -kW
resistenza a corrente di breve durata Icw (EF007050) -kA


sezionatore sottocarico 80A, grand. costr. 2, a 6 poli DC comando frontale al centro apparecchio di base senza maniglia morsetto serracavo
Versione
marca del prodottoSENTRON
denominazione del prodottoSezionatori sottocarico 3KD
esecuzione del prodottoInterruttore DC
Esecuzione della visualizzazione / per indicazione della posizione di commutazione Comando rotativo bloccoportaON-OFF
dell'elemento di comandosenza maniglia
esecuzione del comando di commutazioneComando frontale
Esecuzione del comando di commutazione / Comando motorizzatoNo
Dati tecnici generali
numero di poli6
Tecnica costruttiva dell'apparecchioincasso fisso
Grandezza costruttiva del sezionatore sottocarico2
Durata di vita elettrica (cicli di manovra)
● con DC-21 A / con 1000 V1 500
Durata di vita meccanica (cicli di manovra) / tip.15 000
Posizione / del comando di commutazionedopo il terzo polo
categoria di sovratensioneIII
Tensione
Tensione di impiego / con vie di corrente in serie
● con grado di inquinamento 2 / con DC / valore nominale1200 V / 6
● con grado di inquinamento 3 / con DC / valore nominale1000 V / 6
Tensione di isolamento
● con grado di inquinamento 2 / con DC / valore nominale1 250 V
● con grado di inquinamento 3 / con DC / valore nominale1 000 V
Tensione di tenuta a impulso / valore nominale8 kV
Classe di protezione
grado di protezione IPIP20
● Grado di protezione IP / con interruttore chiuso / con diaframma o copertura per capocordaIP20
● grado di protezione IP / lato frontaleIP20
Dissipazione
Potenza dissipata [W]
● con corrente nominale termica convenzionale / per ogni polo1,1 W
● con corrente nominale termica convenzionale / ogni apparecchio6,6 W
● con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo1,1 W
Elettricità
Corrente permanente
● valore nominale80 A
● a 40 °C / valore nominale80 A
● a 45 °C / valore nominale80 A
● a 50 °C / valore nominale80 A
● a 55 °C / valore nominale80 A
● a 60 °C / valore nominale80 A
● a 65 °C / valore nominale80 A
● a 70 °C / valore nominale80 A
Corrente di impiego / con DC / valore nominale80 A
Corrente di breve durata ammissibile (Icw)
● con DC / con 1200 V / limitato a 1 s / valore nominale4 kA
Circuito principale
Corrente di impiego / valore nominale80 A
Circuito ausiliario
Numero dei contatti NC collegati / per contatti ausiliari0
Numero dei contatti NO collegati / per contatti ausiliari0
Numero dei contatti CO collegati / per contatti ausiliari0
numero dei contatti CO / per contatti ausiliari4
● numero dei contatti nC / per contatti ausiliari0
numero dei contatti nO / per contatti ausiliari0
Opportunità
Idoneità all'impiego
● Interruttore principaleSì
● sezionatore sottocaricoSì
● Interruttore di OFF DI EMERGENZASì
● Interruttore di sicurezzaSì
● interruttore per manutenzione/riparazioneSì
Dettagli
dotazione del prodotto / interbloccoNo
Parte integrante del prodotto
● Contatto di segnalazione sgancioNo
● Bobina a lancio di correnteNo
● Bobina di minima tensioneNo
● Bobina di minima tensione con contatto anticipatoNo
Ampliamento del prodotto / Blocchetto di contatti ausiliariSì
Ampliamento del prodotto / opzionale
● Comando motorizzatoNo
● Bobina a lancio di correnteNo
Cortocircuito
Potere di chiusura in cortocircuito (Icm)
● per sezionatori sottocarico / con AC / con 1200 V / senza cartuccia fusibile / valore nominale / min.5,7 kA
Connessioni
Tipo di sezioni di conduttore collegabili
● con sbarra di corrente flessibile3 x (0,8 x 14 mm²)
Tipo di sezioni di conduttore collegabili
● per sbarra di corrente in Cu'1 x (3 x 14 mm²)
Tipo di sezioni di conduttore collegabili / per conduttore in Cu
● filo rigido1 x (2,5 ... 16mm²)
● filo flessibile / con lavorazione dell'estremità del conduttore1 x (2,5 ... 70 mm²)
● multifilare1 x (10 ... 70 mm²)
Esecuzione del collegamento elettrico
● per circuito principalemorsetti serracavo
Progettazione meccanica
altezza126 mm
larghezza202 mm
profondità68 mm
tipo di fissaggioFissaggio a vite e su guida DIN da 35 mm
● Tipo di fissaggio / Montaggio frontale con fissaggio a 4 foriNo
● Tipo di fissaggio / Montaggio frontale con fissaggio centraleNo
● tipo di fissaggio / montaggio su sbarreSì
posizione di montaggioa piacere
peso netto1 983 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.70 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-50 °C
● max.80 °C
Certificati
codice di riferimento
● secondo EN 61346-2Q
● secondo IEC 81346-2:2009Q
General Product ApprovalDeclaration of ConformityShipping Approvalother

VDE

Miscellaneous

EC/EU-Declaration of Conformity

LR (Lloyds Register)

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications


Prodotto
Numero Articolo (MFN)3KD2860-2NE20-0
Descrizionesezionatore sottocarico 80A, grand. costr. 2, a 6 poli DC comando frontale al centro apparecchio di base senza maniglia morsetto serracavo
Famiglia ProdottoApparecchi di base
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1CL
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione15 Giorno / Giorni
Peso netto1,983 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo202,00 x 68,00 x 126,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869514642
UPCNon disponibile
Codice doganale85353010
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5378
Group CodeP360
Paese d'origineCina
Conforme alla direttiva RoHS.Conforme a RoHS da: 24.11.09
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1439-12-22-05
UNSPSC1539-12-22-33

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3KD2860-2NE20-0 3KD2860-2NE20-0 IT_3KD2860-2NE20-0.pdf 815 Kbytes 3KD2860-2NE20-0 3KD2860-2NE20-0 IT_3KD2860-2NE20-0.pdf
