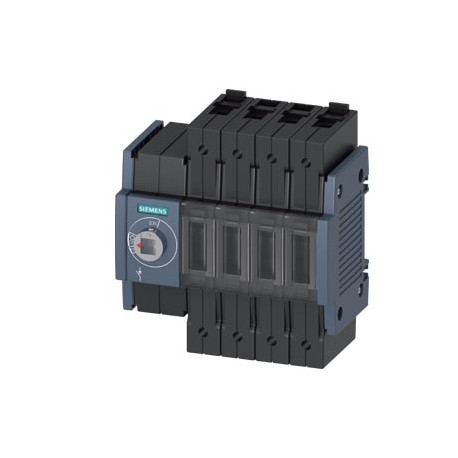

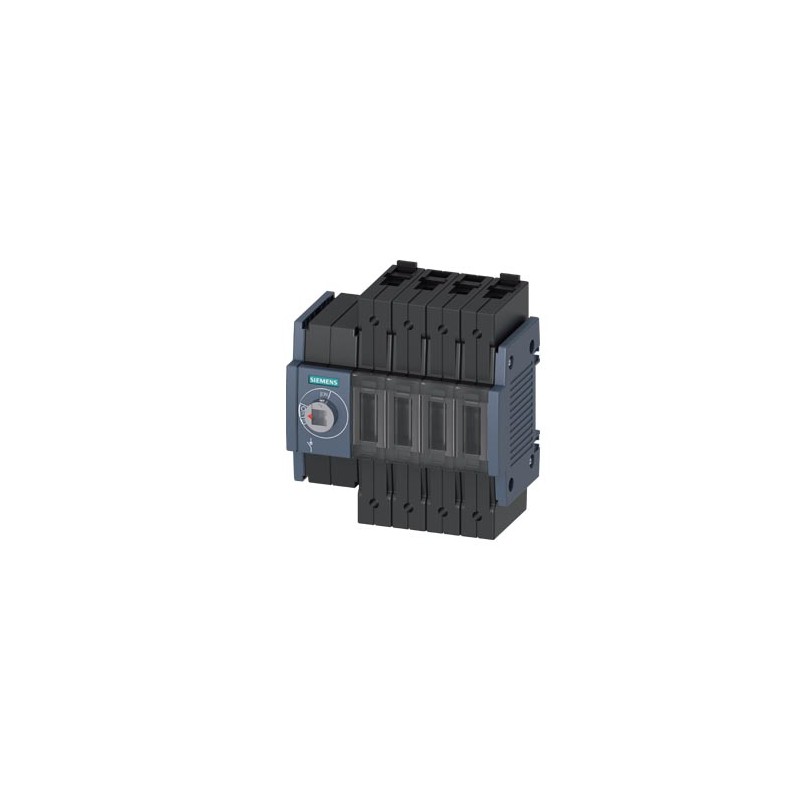

SIEMENS 3KD2240-2ME10-0 3KD2240-2ME10-0 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

3KD2240-2ME10-0 SIEMENS sezionatore sottocarico 32A, grand. costr. 1, a 4 poli comando frontale a sinistra a..

Riferimento: 3KD2240-2ME10-0

Produttore: SIEMENS

Descrizione:

sezionatore sottocarico 32A, grand. costr. 1, a 4 poli comando frontale a sinistra apparecchio di base senza maniglia morsetto serracavo
INTERRUTTORE-SEZIONATORE 32A, MISURA 1, 4 POLI ACCTO. DALLA PARTE ANTERIORE A SINISTRA. UNITÀ BASE SENZA TERMINALI DEL TELAIO DELLA MANIGLIA.

Categorie:

  • SIEMENS > PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori 3KD, Interruttori motore 3KC

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 113,35 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-6 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

ETIM: EC000216 - Sezionatore

Valore Unità
numero di interruttori (EF005586) -
corrente nominale permanente a AC-23, 400V (EF011777) -A
tensione d’esercizio nominale (EF001435) -V
tipo di protezione (NEMA) (EF011959) -
esecuzione come interruttore principale (EF006981) true
esecuzione come interruttore di manutenzione/riparazione (EF006986) true
esecuzione come interruttore di sicurezza (EF006985) true
esecuzione come dispositivo di arresto d’emergenza (EF006959) true
esecuzione come invertitore (EF009408) false
max. tensione d’esercizio nominale Ue per AC (EF007355) 690V
corrente nominale permanente Iu (EF001389) 32.0A
corrente nominale permanente per AC-21, 400 V (EF009165) 32A
potenza d’esercizio nominale per AC-23, 400V (EF007027) 15.0kW
potenza di interruzione a 400 V (EF009166) 15.0kW
numero di poli (EF001391) 4
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 4
azionamento a motore opzionale (EF007386) false
azionamento a motore integrato (EF006697) false
sganciatore di tensione opzionale (EF007491) false
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio a terra (EF007243) FALSE
adatto per fissaggio frontale a 4 fori (EF007247) false
adatto per fissaggio frontale centrale (EF007248) false
adatto per montaggio distributore (EF007262) true
adatto per costruzione intermedia (EF007264) true
colore dell’elemento di azionamento (EF007167) altri
esecuzione dell’elemento di azionamento (EF006976) senza
bloccabile (EF006281) false
tipo di collegamento circuito elettrico principale (EF006819) morsetto telaio
grado di protezione (IP), lato frontale (EF003118) IP20
corrente di corto circuito nominale condizionale Iq (EF001444) -kA
potenza d’esercizio nominale per AC-3, 400 V (EF001364) -kW
resistenza a corrente di breve durata Icw (EF007050) -kA


sezionatore sottocarico 32A, grand. costr. 1, a 4 poli comando frontale a sinistra apparecchio di base senza maniglia morsetto serracavo
Versione
marca del prodottoSENTRON
denominazione del prodottoSezionatori sottocarico 3KD
esecuzione del prodottoInterruttore
Esecuzione della visualizzazione / per indicazione della posizione di commutazione Comando rotativo bloccoportaON-OFF
dell'elemento di comandosenza maniglia
esecuzione del comando di commutazioneComando frontale
Esecuzione del comando di commutazione / Comando motorizzatoNo
Dati tecnici generali
numero di poli4
Tecnica costruttiva dell'apparecchioincasso fisso
Grandezza costruttiva del sezionatore sottocarico1
Durata di vita elettrica (cicli di manovra)
● con AC-23 A / con 690 V6 000
● con DC-23 A / con 440 V1 500
● Valore I2t / con interruttore chiuso / per combinazione interruttore + fusibile / con 500 V / max.34 100 A²·s
● Valore I2t / con interruttore chiuso / per combinazione interruttore + fusibile / con 400 V / max.34 100 A²·s
● Valore I2t / con interruttore chiuso / con 415 V / con combinazione interruttore + interruttore automatico scatolato / max.187 000 A²·s
● Valore I2t / con interruttore chiuso / con 690 V / con combinazione interruttore + fusibile gG / max.41 190 A²·s
● Valore I2t / con interruttore chiuso / con 1000 V / con combinazione interruttore + fusibile gG/aM SITOR / max.2 331 A²·s
● Valore I2t / del fusibile / con 500 V / max. ammissibile26 505 A²·s
● Valore I2t / del fusibile gG / con 690 V / max. ammissibile24 005 A²·s
● Valore I2t / del fusibile SITOR gG/aM / con 1000 V / max. ammissibile6 000 A²·s
● Valore I2t / dell'interruttore automatico scatolato / con 415 V / max. ammissibile480 000 A²·s
Durata di vita meccanica (cicli di manovra) / tip.15 000
Posizione / del comando di commutazioneall'estremità sinistra
Sovratensione percentuale / riferita alla tensione di impiego / con AC / con 400, 500, 690 V / a 50/60 Hz10 %
categoria di sovratensioneIII
grado di inquinamento3
Tensione
Tensione di impiego / con vie di corrente in serie
● con grado di inquinamento 2 / con DC / valore nominale440 V / 3
● con grado di inquinamento 3 / con DC / valore nominale440 V / 3
Tensione di isolamento
● valore nominale1 000 V
Tensione di tenuta a impulso / valore nominale8 kV
Tensione di alimentazione
Corrente di impiego / con AC / valore nominale32 A
Tensione di impiego
● con AC / a 50/60 Hz / valore nominale1 000 V
Classe di protezione
grado di protezione IPIP20
● Grado di protezione IP / con interruttore chiuso / con diaframma o copertura per capocordaIP20
● grado di protezione IP / lato frontaleIP20
Dissipazione
Potenza dissipata [W]
● con corrente nominale termica convenzionale / per ogni polo0,4 W
● con corrente nominale termica convenzionale / ogni apparecchio1,6 W
● con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo0,4 W
Elettricità
● Corrente di impiego / con AC-23 A / con 690 V / valore nominale32 A
● Corrente di impiego / con AC-23 A / con 500 V / valore nominale32 A
● Corrente di impiego / con AC-23 A / con 400 V / valore nominale32 A
● Corrente di impiego / con AC-22 A / con 690 V / valore nominale32 A
● Corrente di impiego / con AC-22 A / con 500 V / valore nominale32 A
● Corrente di impiego / con AC-22 A / con 400 V / valore nominale32 A
● Corrente di impiego / con AC-20 A / con 1000 V / max.32 A
● Corrente di impiego / con AC-21 A / con 400 V / valore nominale32 A
● Corrente di impiego / con AC-21 A / con 500 V / valore nominale32 A
● Corrente di impiego / con AC-21 A / con 690 V / valore nominale32 A
● Corrente di impiego / con AC-23 A / con 500 V / a 50/60 Hz / valore nominale / max.32 A
● Corrente di impiego / con AC-22 A / con 500 V / a 50/60 Hz / valore nominale / max.32 A
● Corrente di impiego / con AC-22 A / con 400 V / a 50/60 Hz / valore nominale / max.32 A
● Corrente di impiego / con AC-22 A / con 690 V / a 50/60 Hz / valore nominale / max.32 A
● Corrente di impiego / con AC-23 A / con 400 V / a 50/60 Hz / valore nominale / max.32 A
● Corrente di impiego / con AC-23 A / con 690 V / a 50/60 Hz / valore nominale / max.32 A
Corrente permanente
● valore nominale32 A
● a 40 °C / valore nominale32 A
● a 45 °C / valore nominale32 A
● a 50 °C / valore nominale32 A
● a 55 °C / valore nominale32 A
● a 60 °C / valore nominale32 A
● a 65 °C / valore nominale32 A
● a 70 °C / valore nominale32 A
Corrente permanente / del fusibile a monte / con 500 V e 690 V / valore nominale100 A
Corrente permanente / del fusibile a monte / con 1000 V / valore nominale100 A
Corrente permanente / dell'interruttore automatico scatolato a monte / con 415 V / valore nominale100 A
Corrente di impiego / con DC / valore nominale32 A
Corrente di interruzione limitata / del fusibile / con 500 V / max. ammissibile12 500 A
Corrente di interruzione limitata / del fusibile gG / con 690 V / max. ammissibile14 700 A
Corrente di interruzione limitata / del fusibile SITOR gG/aM / con 1000 V / max. ammissibile4 700 A
Corrente di interruzione limitata / dell'interruttore automatico scatolato / con 415 V / max. ammissibile20 000 A
Corrente di interruzione limitata / con interruttore chiuso
● con 690 V / con combinazione interruttore + fusibile gG / max. ammissibile11 500 A
● con 415 V / con combinazione interruttore + interruttore automatico scatolato / max. ammissibile12 400 A
● con 1000 V / con combinazione interruttore + fusibile gG/aM SITOR / max. ammissibile5 057 A
● per combinazione interruttore + fusibile / con 400 V / max. ammissibile13 100 A
● per combinazione interruttore + fusibile / con 500 V / max. ammissibile13 100 A
Circuito principale
Potenza di impiego
● con AC-23 A / con 400 V / a 50/60 Hz / valore nominale15 kW
● con AC-23 A / con 500 V / valore nominale18,5 kW
● con AC-23 A / con 690 V / a 50/60 Hz / valore nominale30 kW
Corrente di impiego / valore nominale32 A
Circuito ausiliario
Numero dei contatti NC collegati / per contatti ausiliari0
Numero dei contatti NO collegati / per contatti ausiliari0
Numero dei contatti CO collegati / per contatti ausiliari0
numero dei contatti CO / per contatti ausiliari4
● numero dei contatti nC / per contatti ausiliari0
numero dei contatti nO / per contatti ausiliari0
Opportunità
Idoneità all'impiego
● Interruttore principaleSì
● sezionatore sottocaricoSì
● Interruttore di OFF DI EMERGENZASì
● Interruttore di sicurezzaSì
● interruttore per manutenzione/riparazioneSì
Dettagli
dotazione del prodotto / interbloccoNo
Parte integrante del prodotto
● Contatto di segnalazione sgancioNo
● Bobina a lancio di correnteNo
● Bobina di minima tensioneNo
● Bobina di minima tensione con contatto anticipatoNo
Ampliamento del prodotto / Blocchetto di contatti ausiliariSì
Ampliamento del prodotto / opzionale
● Comando motorizzatoNo
● Bobina a lancio di correnteNo
Cortocircuito
Corrente di breve durata ammissibile (Icw) / con AC 1000 V/DC 440 V / limitato a 1 s / valore nominale3 kA
Potere di chiusura in cortocircuito (Icm)
● per sezionatori sottocarico / con AC 1000 V / senza cartuccia fusibile / valore nominale / min.7 kA
● per sezionatori sottocarico / con DC 440 V / senza cartuccia fusibile / valore nominale / min.7 kA
● per sezionatori sottocarico / senza cartuccia fusibile / valore nominale / min.7 kA
Corrente di cortocircuito condizionata / con protezione lato rete
● con 415 V / mediante interruttore automatico scatolato / valore nominale36 kA
● con 500 V / mediante fusibile gG / valore nominale100 kA
● con 690 V / mediante fusibile gG / valore nominale100 kA
Connessioni
Tipo di sezioni di conduttore collegabili
● con sbarra di corrente flessibile2 x (0,8 x 9 mm²)
Tipo di sezioni di conduttore collegabili
● per sbarra di corrente in Cu1 x (2 x 9 mm²)
Tipo di sezioni di conduttore collegabili / per conduttore in Cu
● filo rigido1 x (1 ... 16 mm²)
● filo flessibile / con lavorazione dell'estremità del conduttore1 x (1 ... 35 mm²)
● multifilare1 x (6 ... 35 mm²)
Esecuzione del collegamento elettrico
● per circuito principalemorsetti serracavo
Progettazione meccanica
altezza119 mm
larghezza112 mm
profondità68 mm
tipo di fissaggioFissaggio a vite e su guida DIN da 35 mm
● Tipo di fissaggio / Montaggio frontale con fissaggio a 4 foriNo
● Tipo di fissaggio / Montaggio frontale con fissaggio centraleNo
● tipo di fissaggio / montaggio su sbarreSì
posizione di montaggioa piacere
peso netto956 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-25 °C
● max.70 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-50 °C
● max.80 °C
Certificati
codice di riferimento
● secondo EN 61346-2Q
● secondo IEC 81346-2:2009Q
General Product ApprovalDeclaration of ConformityShipping Approvalother

CCC

VDE

Miscellaneous

EC/EU-Declaration of Conformity

LR (Lloyds Register)

Miscellaneous

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications


Prodotto
Numero Articolo (MFN)3KD2240-2ME10-0
Descrizionesezionatore sottocarico 32A, grand. costr. 1, a 4 poli comando frontale a sinistra apparecchio di base senza maniglia morsetto serracavo
Famiglia ProdottoApparecchi di base
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1CL
Metal FactorLAO-----
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione5 Giorno / Giorni
Peso netto0,956 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo139,00 x 119,00 x 85,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869471785
UPCNon disponibile
Codice doganale85365080
LKZ_FDB/ CatalogIDLV10.1
Gruppo prodotti5378
Group CodeP360
Paese d'origineCina
Conforme alla direttiva RoHS.Conforme a RoHS da: 24.11.09
Product classA: senza problemi. Riutilizzabile a breve
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM4EC000216
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1539-12-22-33

DATASHEET - PDF

Titolo
Dimensione
Tipo
3KD2240-2ME10-0 3KD2240-2ME10-0 IT_3KD2240-2ME10-0.pdf
741 Kbytes
PDF CATALOGUE SIEMENS EN
120 Mbytes
PDF CATALOGUE SIEMENS EN
104 Mbytes

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
