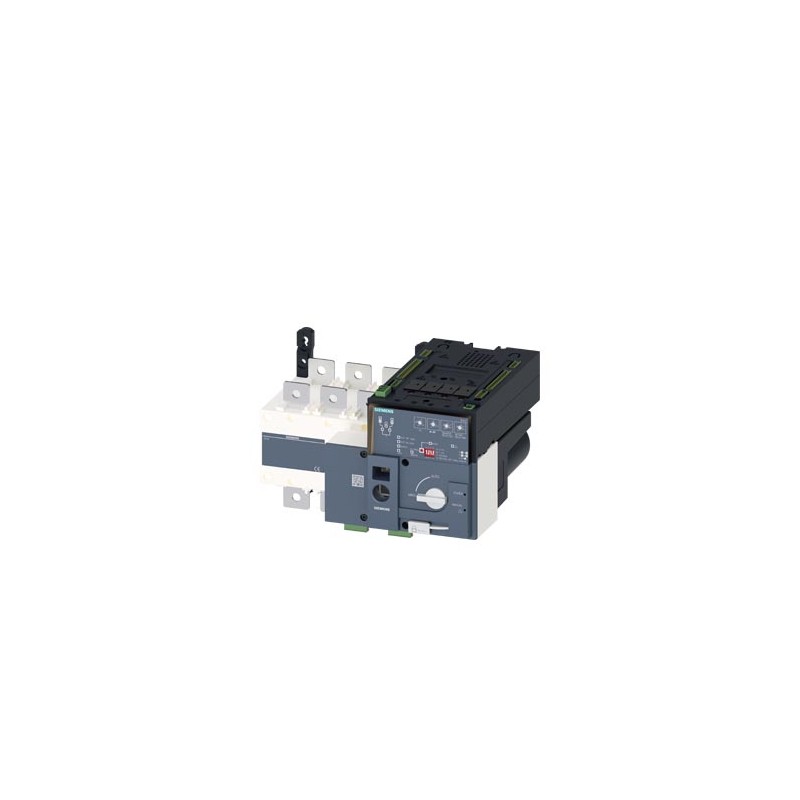

3KC8342-0DA22-0GA3 SIEMENS SENTRON, ATE, commutatore di rete 3KC, automatico, ATSE, 3- poli, Iu: 400 A, Ue A.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

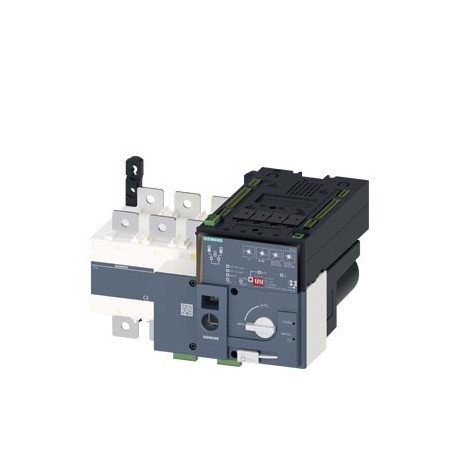

3KC8342-0DA22-0GA3 SIEMENS SENTRON, ATE, commutatore di rete 3KC, automatico, ATSE, 3- poli, Iu: 400 A, Ue A..

3KC8342-0DA22-0GA3

SIEMENS

SENTRON, ATE, commutatore di rete 3KC, automatico, ATSE, 3- poli, Iu: 400 A, Ue AC: 415 V, Ie con AC-33 B con 415V: 200 A, Ie con AC-23 A con 690V: 125 A, fissaggio a vite, comando a motore, sull'estremità destra, manopola con leva di comando lunga attacco a sbarra

INTERRUTTORE TRANSF. UNITÀ BASE AUTOMATICA ATSE, 400A, 3 POLI CON LEVA 2X POTENZA 230VAC CONNESSIONI PIATTE. Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori 3KD, Interruttori motore 3KC

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $8,327.39
Prezzo unitario: $8,327.39
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC000216 - Sezionatore

Valore Unità
corrente nominale permanente a AC-23, 400V (EF011777) -A
tipo di protezione (NEMA) (EF011959) -
esecuzione come interruttore principale (EF006981) true
esecuzione come interruttore di manutenzione/riparazione (EF006986) true
esecuzione come interruttore di sicurezza (EF006985) true
esecuzione come dispositivo di arresto d’emergenza (EF006959) false
esecuzione come invertitore (EF009408) -
numero di interruttori (EF005586) -
max. tensione d’esercizio nominale Ue per AC (EF007355) 415V
tensione d’esercizio nominale (EF001435) ['166.0', '332.0']V
corrente nominale permanente Iu (EF001389) 400.0A
corrente nominale permanente per AC-21, 400 V (EF009165) 400A
numero di poli (EF001391) 3
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 4
azionamento a motore opzionale (EF007386) false
azionamento a motore integrato (EF006697) true
sganciatore di tensione opzionale (EF007491) false
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio a terra (EF007243) FALSE
adatto per fissaggio frontale a 4 fori (EF007247) false
adatto per fissaggio frontale centrale (EF007248) false
adatto per montaggio distributore (EF007262) false
adatto per costruzione intermedia (EF007264) false
colore dell’elemento di azionamento (EF007167) nero
esecuzione dell’elemento di azionamento (EF006976) manopola rotativa lunga
bloccabile (EF006281) true
tipo di collegamento circuito elettrico principale (EF006819) collegamento su guida
grado di protezione (IP), lato frontale (EF003118) IP00
potenza di interruzione a 400 V (EF009166) -kW
corrente di corto circuito nominale condizionale Iq (EF001444) -kA
potenza d’esercizio nominale per AC-3, 400 V (EF001364) -kW
potenza d’esercizio nominale per AC-23, 400V (EF007027) -kW
resistenza a corrente di breve durata Icw (EF007050) -kA


SENTRON, ATE, commutatore di rete 3KC, automatico, ATSE, 3- poli, Iu: 400 A, Ue AC: 415 V, Ie con AC-33 B con 415V: 200 A, Ie con AC-23 A con 690V: 125 A, fissaggio a vite, comando a motore, sull'estremità destra, manopola con leva di comando lunga attacco a sbarra
Versione
marca del prodottoSENTRON
denominazione del prodottoCommutatore di rete 3KC
esecuzione del prodottoautomatico
Esecuzione della visualizzazione / per indicazione della posizione di commutazione Funzionamento manualeI - O - II
dell'elemento di comandoManopola con leva di comando lunga
Esecuzione della manigliaManiglia
esecuzione del comando di commutazionecomando a motore
Esecuzione del comando di commutazione / Comando motorizzatoSì
Dati tecnici generali
numero di poli3
Tecnica costruttiva dell'apparecchioincasso fisso
Valore I2t
● con interruttore chiuso / con 690 V / con combinazione interruttore + fusibile gG / max.1 884 000 A²·s
● del fusibile / con 415 V / max. ammissibile600 000 A²·s
● del fusibile gG / con 690 V / max. ammissibile2 100 000 A²·s
Durata impulso / min.0,06 s
Durata di vita meccanica (cicli di manovra) / con sequenza funzione O-I-O / tip.4 000
Posizione / del comando di commutazioneall'estremità destra
categoria di sovratensioneIII
grado di inquinamento3
Tensione di isolamento
● valore nominale1 000 V
● con grado di inquinamento 3 / con DC / valore nominale1 000 V
Tensione di alimentazione
Corrente di impiego / con AC / valore nominale400 A
Tensione di alimentazione / con AC
● min.166 V
● max.332 V
Tensione di impiego
● con AC / a 50/60 Hz / valore nominale415 V
Classe di protezione
grado di protezione IPIP00
● Grado di protezione IP / con interruttore chiuso / con diaframma o copertura per capocordaIP20
● grado di protezione IP / lato frontaleIP00
Dissipazione
Potenza dissipata [W]
● con corrente nominale termica convenzionale / per ogni polo15,1 W
● con corrente nominale termica convenzionale / ogni apparecchio45,3 W
● con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo15,1 W
Corrente di impiego
● con AC-23 B / con 690 V / valore nominale125 A
● con AC-22 B / con 690 V / valore nominale160 A
● con AC-22 B / con 500 V / valore nominale400 A
● con AC-21 B / con 690 V / valore nominale200 A
● con AC-21 B / con 500 V / valore nominale400 A
● con AC-23 A / con 690 V / valore nominale125 A
● con AC-23 A / con 500 V / valore nominale200 A
● con AC-22 A / con 690 V / valore nominale160 A
● con AC-22 A / con 500 V / valore nominale200 A
● con AC-21 / con 690 V / valore nominale200 A
● con AC-21 / con 500 V / valore nominale400 A
● con AC-21 A / con 415 V / valore nominale400 A
● con AC-21 B / con 415 V / valore nominale400 A
● con AC-22 A / con 415 V / valore nominale400 A
● con AC-22 B / con 415 V / valore nominale400 A
● con AC-23 A / con 415 V / valore nominale400 A
● con AC-23 B / con 415 V / valore nominale400 A
● con AC-31 B / con 415 V / valore nominale400 A
● con AC-32 B / con 415 V / valore nominale400 A
● con AC-33 B / con 415 V / valore nominale200 A
● con AC-33 iB / con 415 V / valore nominale400 A
● con AC / con 230 V / valore nominale0,6 A
● con DC-23 A / con 440 V / valore nominale200 A
● con DC-21 A / con 440 V / valore nominale200 A
● con DC-21 A / con 220 V / valore nominale250 A
● per DC 22 A / con 220 V / valore nominale250 A
● per DC 22 A / con 440 V / valore nominale200 A
● con DC-23 A / con 220 V / valore nominale200 A
Corrente permanente
● valore nominale400 A
● a 40 °C / valore nominale400 A
● a 50 °C / valore nominale360 A
● a 60 °C / valore nominale320 A
● a 70 °C / valore nominale280 A
Corrente di impiego / del fusibile a monte / valore nominale400 A
Corrente di impiego / con DC / valore nominale400 A
Corrente di interruzione limitata / del fusibile gG / con 690 V / max. ammissibile30 000 A
Corrente di interruzione limitata / con interruttore chiuso
● con 690 V / con combinazione interruttore + fusibile gG / max. ammissibile36 000 A
Circuito principale
Frequenza di impiego / valore nominale
● min.45 Hz
● max.65 Hz
Potenza di impiego
● con AC-23 A / con 690 V / a 50/60 Hz / valore nominale110 kW
Corrente di impiego / valore nominale400 A
Circuito ausiliario
Numero dei contatti NC collegati / per contatti ausiliari0
Numero dei contatti NO collegati / per contatti ausiliari3
Numero dei contatti CO collegati / per contatti ausiliari0
numero dei contatti CO / per contatti ausiliari4
numero dei contatti nC / per contatti ausiliari0
numero dei contatti nO / per contatti ausiliari0
Idoneità all'impiego
● Interruttore principaleSì
● sezionatore sottocaricoSì
● Interruttore di OFF DI EMERGENZANo
● Interruttore di sicurezzaSì
● interruttore per manutenzione/riparazioneSì
dotazione del prodotto / interbloccoSì
Ampliamento del prodotto / Blocchetto di contatti ausiliariSì
Ampliamento del prodotto / opzionale
● Comando motorizzatoNo
● Bobina a lancio di correnteNo
Cortocircuito
Potere di chiusura in cortocircuito (Icm) / per sezionatori sottocarico
● con AC 415 V / senza cartuccia fusibile / secondo IEC 60947-6-1 / valore nominale / min.17 kA
● con AC 690 V / senza cartuccia fusibile / secondo IEC 60947-3 / valore nominale / min.22 kA
Corrente di cortocircuito condizionata / con protezione lato rete
● con 415 V / mediante fusibile gG / secondo IEC 60947-6-1 / valore nominale50 kA
● con 415 V / mediante fusibile gG / valore nominale50 kA
● con 690 V / mediante fusibile gG / secondo IEC 60947-3 / valore nominale50 kA
numero di ingressi digitali11
Esecuzione del relè2 relè: 2NO, 2 A AC 250 V o 2 A DC 24 V; 1 relè: 1CO, 2 A AC 250 V o 2 A DC 24 V
Esecuzione dell'ingresso di commutazioneCollegato con morsetto di comando
corrente di ingresso / sull'ingresso digitale / per segnale <0> / max.2,1 mA
Ritardo sull'ingresso0,046 s
Metodo di misuraTrue RMS
Impedenza di ingresso / tra L e L12 MΩ
Campo di misura tensione / sugli ingressi di misura
● tra L e L / min.30 V
● tra L e L / max.600 V
● tra L e N / min.30 V
● tra L e N / max.332 V
Scostamento di misura relativo1 %
Numero delle fasi monitorate3
Connessioni
Tipo di sezioni di conduttore collegabili
● per sbarra di corrente in Cu1 x 32 x 8
Tipo di sezioni di conduttore collegabili / per conduttore in Cu
● multifilare / con capocorda / secondo DIN 462341 x (185 ... 240)
● esecuzione del collegamento elettrico / degli ingressi e delle usciteRimovibile/ad innesto
● Esecuzione del collegamento elettrico / per circuito principaleconnessione per sbarre
Progettazione meccanica
altezza170 mm
larghezza328 mm
profondità292 mm
tipo di fissaggiofissaggio a vite
● Tipo di fissaggio / Montaggio frontale con fissaggio a 4 foriNo
● Tipo di fissaggio / Montaggio frontale con fissaggio centraleNo
● tipo di fissaggio / montaggio su sbarreNo
peso netto7 800 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-20 °C
● max.70 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-40 °C
● max.70 °C
Certificati
codice di riferimento
● secondo EN 61346-2Q
● secondo IEC 81346-2:2009Q
General Product ApprovalDeclaration of Conformity

CCC

Miscellaneous

EC/EU-Declaration of Conformity

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications


Prodotto
Numero Articolo (MFN)3KC8342-0DA22-0GA3
DescrizioneSENTRON, ATE, commutatore di rete 3KC, automatico, ATSE, 3- poli, Iu: 400 A, Ue AC: 415 V, Ie con AC-33 B con 415V: 200 A, Ie con AC-23 A con 690V: 125 A, fissaggio a vite, comando a motore, sull'estremità destra, manopola con leva di comando lunga attacco a sbarra
Famiglia ProdottoApparecchi di base
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1CL
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione5 Giorno / Giorni
Peso netto10,090 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo360,00 x 470,00 x 360,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869532837
UPCNon disponibile
Codice doganale85365080
LKZ_FDB/ CatalogIDLV10
Gruppo prodotti5380
Group CodeP360
Paese d'origineFrancia
Conforme alla direttiva RoHS.Conforme a RoHS da: 30.04.16
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1539-12-22-33

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE SIEMENS EN.pdf 120 Mbytes
PDF CATALOGUE SIEMENS EN.pdf 104 Mbytes
3KC8342-0DA22-0GA3 3KC8342-0DA22-0GA3 IT_3KC8342-0DA22-0GA3.pdf 1 Mbytes 3KC8342-0DA22-0GA3 3KC8342-0DA22-0GA3 IT_3KC8342-0DA22-0GA3.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
