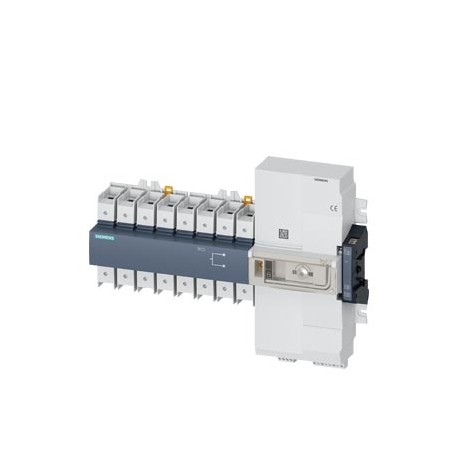

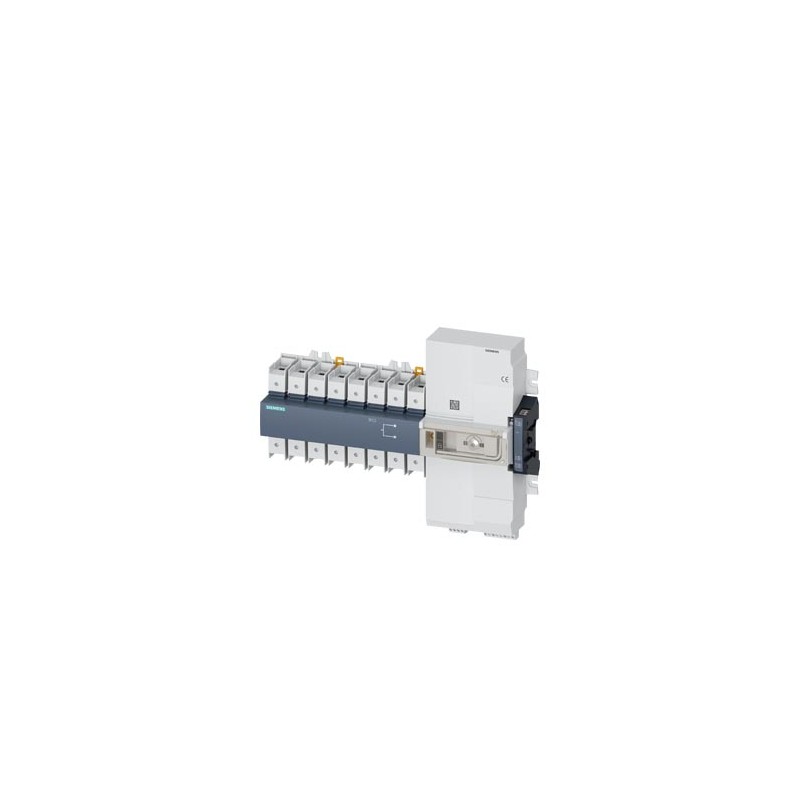

3KC3430-2AA22-0AA3 SIEMENS SENTRON, commutatore di rete 3KC, con comando a distanza, RTSE, a 4 poli, Iu: 100.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

3KC3430-2AA22-0AA3 SIEMENS SENTRON, commutatore di rete 3KC, con comando a distanza, RTSE, a 4 poli, Iu: 100..

3KC3430-2AA22-0AA3

SIEMENS

SENTRON, commutatore di rete 3KC, con comando a distanza, RTSE, a 4 poli, Iu: 100 A, Ue AC: 415 V, Ie a AC-33 B a 415V: 100 A, Ie con AC-23 A con 690V: 80 A, fissaggio a vite e fissaggio su guida DIN di 35 mm, comando a motore, sull'estremità destra, manopola con leva di comando lunga morsetto serracavo

INTERRUTTORE DI TRASFERIMENTO RTSE RTSE, 100A, 4 POLI ANTERIORE ACCONAMIENTO UNITÀ BASE CON MANIGLIA 2X POTENZA 230V AC TERMINALI TELAIO. Restituzione e cancellazione limitate. Controlla le condizioni.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

PROTEZIONI IN BASSA TENSIONE > Interruttori di manovra-sezionatori 3KD, Interruttori motore 3KC

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SIEMENS

Prezzo totale: $2,035.25
Prezzo unitario: $2,035.25
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


ETIM: EC000216 - Sezionatore

Valore Unità
corrente nominale permanente a AC-23, 400V (EF011777) -A
esecuzione come interruttore principale (EF006981) true
esecuzione come interruttore di manutenzione/riparazione (EF006986) true
esecuzione come interruttore di sicurezza (EF006985) false
esecuzione come dispositivo di arresto d’emergenza (EF006959) false
esecuzione come invertitore (EF009408) -
numero di interruttori (EF005586) -
max. tensione d’esercizio nominale Ue per AC (EF007355) 415V
tensione d’esercizio nominale (EF001435) ['176.0', '288.0']V
corrente nominale permanente Iu (EF001389) 100.0A
corrente nominale permanente per AC-21, 400 V (EF009165) 100A
resistenza a corrente di breve durata Icw (EF007050) 4.0kA
numero di poli (EF001391) 4
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 3
azionamento a motore opzionale (EF007386) false
azionamento a motore integrato (EF006697) true
sganciatore di tensione opzionale (EF007491) false
tipologia costruttiva dell\'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio a terra (EF007243) FALSE
adatto per fissaggio frontale a 4 fori (EF007247) false
adatto per fissaggio frontale centrale (EF007248) false
adatto per montaggio distributore (EF007262) true
adatto per costruzione intermedia (EF007264) true
colore dell’elemento di azionamento (EF007167) nero
esecuzione dell’elemento di azionamento (EF006976) manopola rotativa lunga
bloccabile (EF006281) true
tipo di collegamento circuito elettrico principale (EF006819) morsetto telaio
grado di protezione (IP), lato frontale (EF003118) IP00
tipo di protezione (NEMA) (EF011959) altri
potenza di interruzione a 400 V (EF009166) -kW
corrente di corto circuito nominale condizionale Iq (EF001444) -kA
potenza d’esercizio nominale per AC-3, 400 V (EF001364) -kW
potenza d’esercizio nominale per AC-23, 400V (EF007027) -kW


SENTRON, commutatore di rete 3KC, con comando a distanza, RTSE, a 4 poli, Iu: 100 A, Ue AC: 415 V, Ie a AC-33 B a 415V: 100 A, Ie con AC-23 A con 690V: 80 A, fissaggio a vite e fissaggio su guida DIN di 35 mm, comando a motore, sull'estremità destra, manopola con leva di comando lunga morsetto serracavo
Versione
marca del prodottoSENTRON
denominazione del prodottoCommutatore di rete 3KC
esecuzione del prodottocomandato a distanza
dell'elemento di comandoManopola con leva di comando lunga
Esecuzione della manigliaManiglia
esecuzione del comando di commutazionecomando a motore
Esecuzione del comando di commutazione / Comando motorizzatoSì
Dati tecnici generali
numero di poli4
Tecnica costruttiva dell'apparecchioincasso fisso
Valore I2t
● del fusibile / con 415 V / max. ammissibile61 300 A²·s
● con interruttore chiuso / per combinazione interruttore + fusibile / con 415 V / max.61 300 A²·s
Durata impulso / min.0,06 s
Durata di vita meccanica (cicli di manovra) / con sequenza funzione O-I-O / tip.8 500
Posizione / del comando di commutazioneall'estremità destra
categoria di sovratensioneIII
grado di inquinamento3
Tensione di isolamento
● valore nominale800 V
● con grado di inquinamento 3 / con DC / valore nominale800 V
Tensione di alimentazione
Corrente di impiego / con AC / valore nominale100 A
Tensione di alimentazione / con AC
● min.176 V
● max.288 V
Tensione di impiego
● con AC / a 50/60 Hz / valore nominale415 V
Classe di protezione
grado di protezione IPIP00
● Grado di protezione IP / con interruttore chiuso / con diaframma o copertura per capocordaIP20
● grado di protezione IP / lato frontaleIP20
Dissipazione
Potenza dissipata [W]
● con corrente nominale termica convenzionale / per ogni polo4 W
● con corrente nominale termica convenzionale / ogni apparecchio16 W
● con valore nominale di corrente / con AC / in stato di funzionamento caldo / per ogni polo4 W
Corrente di impiego
● con AC-23 B / con 690 V / valore nominale80 A
● con AC-22 B / con 690 V / valore nominale80 A
● con AC-21 B / con 690 V / valore nominale100 A
● con AC-23 A / con 690 V / valore nominale80 A
● con AC-22 A / con 690 V / valore nominale80 A
● con AC-21 / con 690 V / valore nominale100 A
● con AC-21 A / con 415 V / valore nominale100 A
● con AC-21 B / con 415 V / valore nominale100 A
● con AC-22 A / con 415 V / valore nominale100 A
● con AC-22 B / con 415 V / valore nominale100 A
● con AC-23 A / con 415 V / valore nominale100 A
● con AC-23 B / con 415 V / valore nominale100 A
● con AC-31 A / con 415 V / valore nominale100 A
● con AC-31 B / con 415 V / valore nominale100 A
● con AC-32 A / con 415 V / valore nominale100 A
● con AC-32 B / con 415 V / valore nominale100 A
● con AC-33 B / con 415 V / valore nominale100 A
● con AC-33 iB / con 415 V / valore nominale100 A
● con AC / con 230 V / valore nominale0,03 A
Corrente permanente
● valore nominale100 A
● a 40 °C / valore nominale100 A
● a 50 °C / valore nominale100 A
● a 60 °C / valore nominale80 A
● a 70 °C / valore nominale63 A
Corrente di impiego / del fusibile a monte / valore nominale100 A
Circuito principale
Frequenza di impiego / valore nominale
● min.45 Hz
● max.65 Hz
Potenza di impiego
● con AC-23 A / con 690 V / a 50/60 Hz / valore nominale75 kW
Corrente di impiego / valore nominale100 A
Circuito ausiliario
Numero dei contatti NC collegati / per contatti ausiliari0
Numero dei contatti NO collegati / per contatti ausiliari0
Numero dei contatti CO collegati / per contatti ausiliari3
numero dei contatti CO / per contatti ausiliari3
numero dei contatti nC / per contatti ausiliari0
numero dei contatti nO / per contatti ausiliari0
Idoneità all'impiego
● Interruttore principaleSì
● sezionatore sottocaricoSì
● Interruttore di OFF DI EMERGENZANo
● Interruttore di sicurezzaNo
● interruttore per manutenzione/riparazioneSì
dotazione del prodotto / interbloccoSì
Ampliamento del prodotto / Blocchetto di contatti ausiliariSì
Ampliamento del prodotto / opzionale
● Comando motorizzatoNo
● Bobina a lancio di correnteNo
Cortocircuito
Potere di chiusura in cortocircuito (Icm) / per sezionatori sottocarico
● con AC 415 V / senza cartuccia fusibile / secondo IEC 60947-3 / valore nominale / min.5,88 kA
Corrente di cortocircuito condizionata / con protezione lato rete
● con 415 V / mediante fusibile gG / secondo IEC 60947-6-1 / valore nominale50 kA
● con 415 V / mediante fusibile gG / valore nominale50 kA
numero di ingressi digitali3
Esecuzione dell'ingresso di commutazioneCollegato con morsetto di comando
corrente di ingresso / sull'ingresso digitale / per segnale <0> / max.0,5 mA
Ritardo sull'ingresso0,03 s
Connessioni
Tipo di sezioni di conduttore collegabili / per conduttore in Cu
● filo rigido1 x (10 ... 70 mm²)
● esecuzione del collegamento elettrico / degli ingressi e delle usciteRimovibile/ad innesto
● Esecuzione del collegamento elettrico / per circuito principalemorsetti serracavo
Progettazione meccanica
altezza245 mm
larghezza340 mm
profondità73,5 mm
tipo di fissaggioFissaggio a vite e su guida DIN da 35 mm
● Tipo di fissaggio / Montaggio frontale con fissaggio a 4 foriNo
● Tipo di fissaggio / Montaggio frontale con fissaggio centraleNo
● tipo di fissaggio / montaggio su sbarreSì
peso netto3 474 g
Condizioni ambientali
temperatura ambiente / durante l'esercizio
● min.-20 °C
● max.70 °C
temperatura ambiente / durante l'immagazzinaggio
● min.-40 °C
● max.70 °C
Certificati
codice di riferimento
● secondo EN 61346-2Q
● secondo IEC 81346-2:2009Q
General Product ApprovalDeclaration of Conformity

CCC

Miscellaneous

EC/EU-Declaration of Conformity

Ulteriori informazioni
Information- and Downloadcenter (Cataloghi, Opuscoli,…)
Industry Mall (sistema di ordinazione Online)
Service&Support (Manuali, Certificati, Caratteristiche, FAQ, …)
Banca dati immagini (foto prodotto, disegni dimensionali 2D, modelli 3D, schemi delle connessioni, …)
CAx-Online-Generator
Tender specifications


Prodotto
Numero Articolo (MFN)3KC3430-2AA22-0AA3
DescrizioneSENTRON, commutatore di rete 3KC, con comando a distanza, RTSE, a 4 poli, Iu: 100 A, Ue AC: 415 V, Ie a AC-33 B a 415V: 100 A, Ie con AC-23 A con 690V: 80 A, fissaggio a vite e fissaggio su guida DIN di 35 mm, comando a motore, sull'estremità destra, manopola con leva di comando lunga morsetto serracavo
Famiglia ProdottoApparecchi di base
Product Lifecycle (PLM)PM300:Active Product
Dettagli Prezzo
Codice sconto / Gruppo sconti Headquarter5EK / 1CL
Metal FactorNone
Informazioni sulla consegna
Disposizioni di controllo EsportazioniAL : N / ECCN : N
Tempo minimo di produzione5 Giorno / Giorni
Peso netto4,309 Kg
Dimensioni del prodotto (W x L X H)Non disponibile
Dimensioni dell'imballo300,00 x 400,00 x 120,00
Package size unit of measureMM
Unità Quantità1 Pezzo
Quantità imballo1
Informazioni aggiuntive sul prodotto
EAN4001869527383
UPCNon disponibile
Codice doganale85365080
LKZ_FDB/ CatalogIDLV10
Gruppo prodotti5380
Group CodeP360
Paese d'origineTunisia
Conforme alla direttiva RoHS.Conforme a RoHS da: 31.07.15
Product classB: Limite. Riutilizzabile a medio termine
Categoria d'obbligo per ritirare l'equipaggiamento elettrico ed elettronico dopo l'uso-
REACH Art. 33 Duty to inform according to the current list of candidates
Aus der Lieferkette und den von uns etablierten Verfahren zur Überprüfung unserer Erzeugnisse auf besorgniserregende Stoffe liegen derzeit keine Informationen zu SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) vor.Wir gleichen unsere Erzeugnisse regelmäßig entsprechend den Erfordernissen der REACH-Verordnung mit uns vorliegenden Informationen der vorgeschalteten Anwender bezüglich der in der Kandidatenliste angegebenen Stoffe ab. Sobald uns neue Erkenntnisse vorliegen, werden unsere Informationen an Sie entsprechend aktualisiert.
Classificazioni
VersioneClassificazione
eClass627-37-14-03
eClass7.127-37-14-03
eClass827-37-14-03
eClass927-37-14-03
eClass9.127-37-14-03
ETIM5EC000216
ETIM6EC000216
ETIM7EC000216
UNSPSC1539-12-22-33
