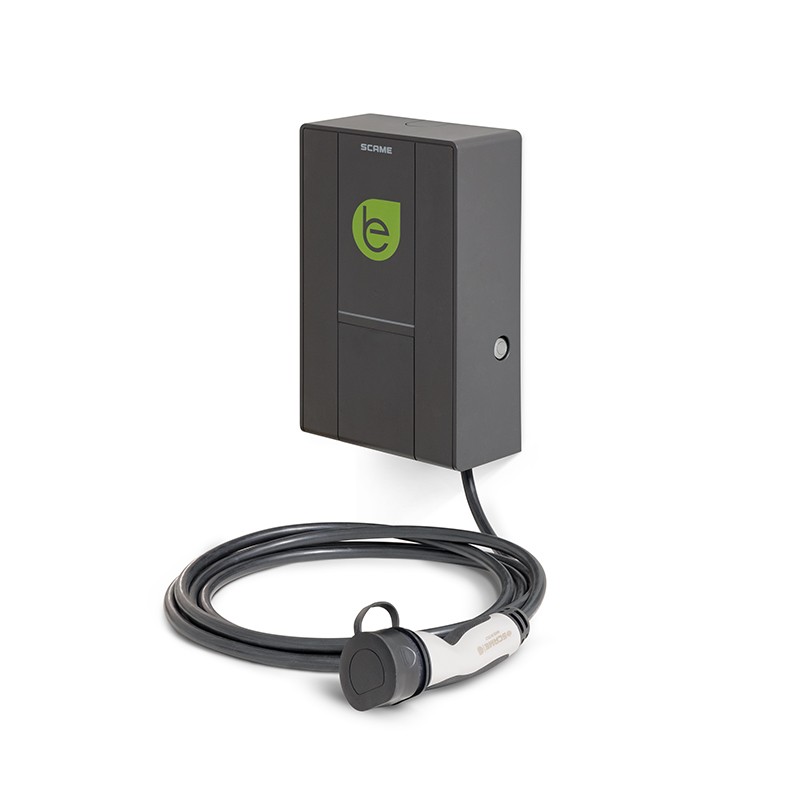

205.W75-U0 SCAME CAVO WALL BOX + JACK T2 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

205.W75-U0 SCAME CAVO WALL BOX + JACK T2

205.W75-U0

SCAME

CAVO WALL BOX + JACK T2

Type 2 3P+N+E 32A 400V~ 22kW 32A 400V 3P+N+E IP54 IK08 Type 2 4m OCPP 1.6 JSON

Maggiori dettagli


Home > SCAME

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SCAME

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

Dettagli



Serie Commerciale
Serie BE-W
Descrizione sintetica
WALL BOX CAVO+ PRESA T2
Materiale
TECNOPOLIMERO
Lunghezza cavo
4m
Sezione del cavo
5G6+1x0,5mm²
Corrente nominale
32A
Tensione nominale
400V
Frequenza d'impiego
50/60Hz
Poli
3P+N+T
Grado di protezione IP
IP54
Temperatura di esercizio
-30°C/+50°C
GLOW WIRE
GW 650°C
Grado di protezione IK
IK08
Colore
ANTRACITE
Soluzione salina
Resistente
Protezione UV
Resistente ai raggi UV
Tipo installazione
PARETE
Dimensioni
235x370x115mm
NOTE CATALOGO
Completo di supporto cavo.

Versione
PRO
EV standard
Tipo 2 3P+N+T 32A 400V~ 22kW
Con cavo integrato
Tipo 2
HMI (interfaccia utente)
LCD 2x20 char
Autenticazione utente
Autenticazione RFID
Connettività
Ethernet
WiFi
GSM
Protocollo di comunicazione
OCPP 1.6 JSON
EV funzioni
carica in modo 3 con circuito pilota pwm
predisposizione per comunicazione seriale
misurazione energia erogata e corrente assorbita
identificazione utente abilitato alla carica
funzionamento in modo stand-alone free o personal
controllo corretta apertura contattore
controllo remoto interfacciabile con OCPP Central Station
collegamento wireless al web
EV dotazioni
1 alimentatore 24Vdc 36W
1 sezionatore portafusibili 1P+N gG 4A
1 DC Leakage detector
1 scheda di controllo
1 pulsante di stop carica (modo free)
1 display lcd 2x20 righe retroilluminato
1 striscia led RGB
1 lettore RFID 13,56MHz
1 local server wired con protocollo OCPP 1.6J
1 contattore modulare 4P 40A 24Vdc
1 supporto portacavo in tecnopolimero
1 router Wi-Fi/4G
1 contatore digitale 3P+N 80A
1 cavo 5G6+1x0,5mm² 4m
1 morsettiera 5x10mm²
EV esclusi
protezione a monte (a cura dell'installatore):
1 interruttore 3P+N C40 30mA ist. A
1 bobina a lancio di corrente 24Vdc
EV capitolato
Wall box per montaggio a parete in materiale termoplastico esente da alogeni resistente agli urti ed ai raggi UV.<br> Equipaggiata con:<br> 1 connettore Tipo 2 secondo norma IEC/EN 62196-2 per ricarica in modo 3 e caso C (connettore mobile con cavo) secondo norma IEC/EN 61851-1, massima corrente erogabile 32A trifase 400Vac (22kW).<br> Completa di:<br> Contatore digitale per la misura dell’energia erogata ed il controllo della corrente assorbita.<br> Sistema di controllo per il rilevamento della corretta apertura del contattore.<br> Dispositivi «DC Leakage» per il rilevamento delle correnti di guasto verso terra in componente continua (>= 6 mA).<br> Lettore RFID per riconoscimento utente e gestione ricarica, funzionamento in modo stand-alone FREE o PERSONAL.<br> Display LCD 2x20 caratteri, retroilluminato per visualizzazione messaggi e gestione diagnostica con possibilità di cambiare la lingua attraverso il pulsante.<br> Pulsante di cambio lingua display e STOP per terminare la carica e permettere l’estrazione spina in modo FREE.<br> Controllo remoto tramite local server wired interfacciabile a Central Station con protocollo OCPP 1.6J.<br> Collegamento wireless al web tramite router Wi-Fi/4G.<br> Prevedere adeguata protezione a monte da dimensionare in base a carico e lunghezza della linea.<br> Temperatura di utilizzo -30°C + 50°C.<br> Resistenza agli urti IK08.<br> Grado di protezione dell’involucro IP54.<br> Conformità alle normative IEC/EN 61851-1, IEC/EN 62196-2, IEC/EN 61439-7 e completa di marcatura CE.<br>

Datasheet - PDF
