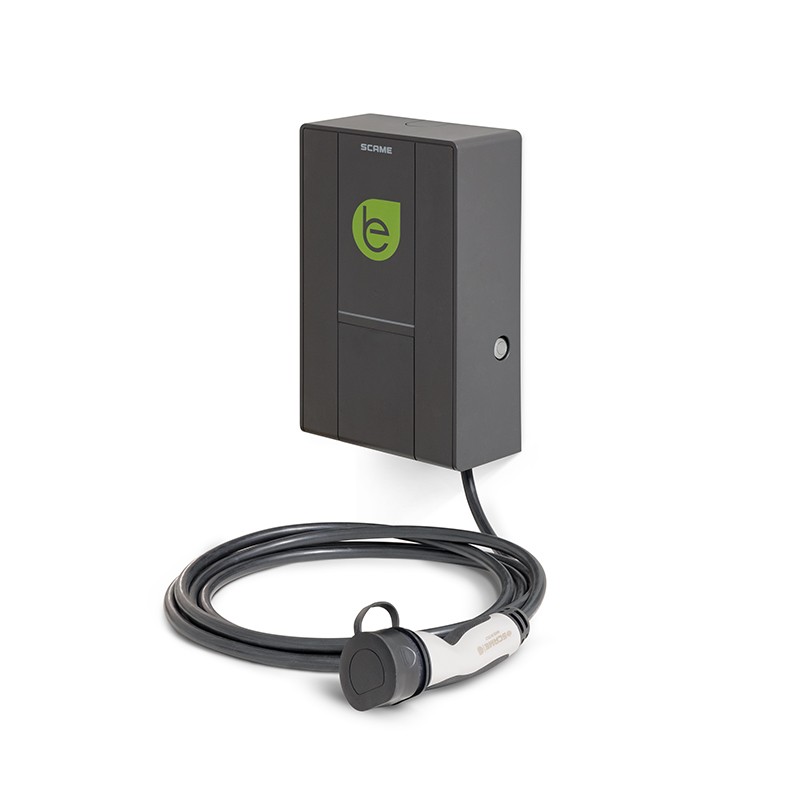

205.W38-U0 SCAME CAVO BOX MURO+PRESA T2 22kW PM+RFID
205.W38-U0
SCAME
CAVO BOX MURO+PRESA T2 22kW PM+RFID
Type 2 3P+N+E 32A 400V~ 22kW 32A 400V 3P+N+E IP54 IK08 Type 2 4m
Home > SCAME
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SCAME
Più venduti
▲Dettagli
▲Serie Commerciale
Serie BE-W
Descrizione sintetica
WALL BOX CAVO+ PRESA T2
Materiale
TECNOPOLIMERO
Lunghezza cavo
4m
Sezione del cavo
5G6+1x0,5mm²
Corrente nominale
32A
Tensione nominale
400V
Frequenza d'impiego
50/60Hz
Poli
3P+N+T
Grado di protezione IP
IP54
Temperatura di esercizio
-30°C/+50°C
GLOW WIRE
GW 650°C
Grado di protezione IK
IK08
Colore
ANTRACITE
Soluzione salina
Resistente
Protezione UV
Resistente ai raggi UV
Tipo installazione
PARETE
Dimensioni
235x370x115mm
NOTE CATALOGO
Completo di supporto cavo.
Versione
BUSINESS
EV standard
Tipo 2 3P+N+T 32A 400V~ 22kW
Con cavo integrato
Tipo 2
HMI (interfaccia utente)
LCD 2x20 char
Autenticazione utente
Autenticazione RFID
Connettività
Nessuna
EV funzioni
carica in modo 3 con circuito pilota pwm
predisposizione per comunicazione seriale
misurazione energia erogata e corrente assorbita
identificazione utente abilitato alla carica
funzionamento in modo stand-alone free o personal
controllo corretta apertura contattore
funzione POWER MANAGEMENT (modulazione automatica della corrente di carica in funzione della potenza contrattuale e della potenza impiegata dall'abitazione).
EV dotazioni
1 morsettiera 5x10mm²
1 alimentatore 24Vdc 36W
1 DC Leakage detector
1 sezionatore portafusibili 1P+N gG 4A
1 scheda di controllo
1 pulsante di stop carica (modo free)
1 striscia led RGB
1 display lcd 2x20 righe retroilluminato
1 lettore RFID 13,56MHz
1 contattore modulare 4P 40A 24Vdc
1 supporto portacavo in tecnopolimero
1 contatore digitale 3P+N 80A
1 cavo 5G6+1x0,5mm² 4m
1 contatore digitale 3P+N 65/80A (esterno)
EV esclusi
protezione a monte (a cura dell'installatore):
1 interruttore 3P+N C40 30mA ist. A
1 bobina a lancio di corrente 24Vdc
EV capitolato
Wall box per montaggio a parete in materiale termoplastico esente da alogeni resistente agli urti ed ai raggi UV.<br> Equipaggiata con:<br> 1 connettore Tipo 2 secondo norma IEC/EN 62196-2 per ricarica in modo 3 e caso C (connettore mobile con cavo) secondo norma IEC/EN 61851-1, massima corrente erogabile 32A trifase 400Vac (22kW).<br> Modulazione automatica della corrente di carica in funzione della potenza contrattuale e della potenza impiegata dall'impianto.<br> Completa di:<br> Contatore digitale per la misura dell’energia erogata ed il controllo della corrente assorbita.<br> Sistema di controllo per il rilevamento della corretta apertura del contattore.<br> Dispositivi «DC Leakage» per il rilevamento delle correnti di guasto verso terra in componente continua (>= 6 mA).<br> Lettore RFID per riconoscimento utente e gestione ricarica, funzionamento in modo stand-alone FREE o PERSONAL.<br> Display LCD 2x20 caratteri, retroilluminato per visualizzazione messaggi e gestione diagnostica con possibilità di cambiare la lingua attraverso il pulsante.<br> Pulsante di cambio lingua display e STOP per terminare la carica e permettere l’estrazione spina in modo FREE.<br> Predisposizione per comunicazione su linea seriale RS485 (modo NET con gestione tramite server).<br> Prevedere adeguata protezione a monte da dimensionare in base a carico e lunghezza della linea.<br> Temperatura di utilizzo -30°C + 50°C.<br> Resistenza agli urti IK08.<br> Grado di protezione dell’involucro IP54.<br> Conformità alle normative IEC/EN 61851-1, IEC/EN 62196-2, IEC/EN 61439-7 e completa di marcatura CE.<br>
