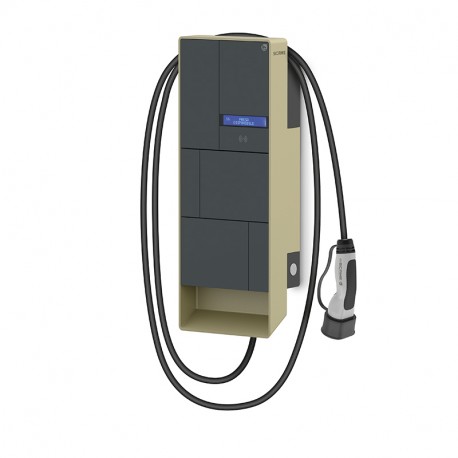

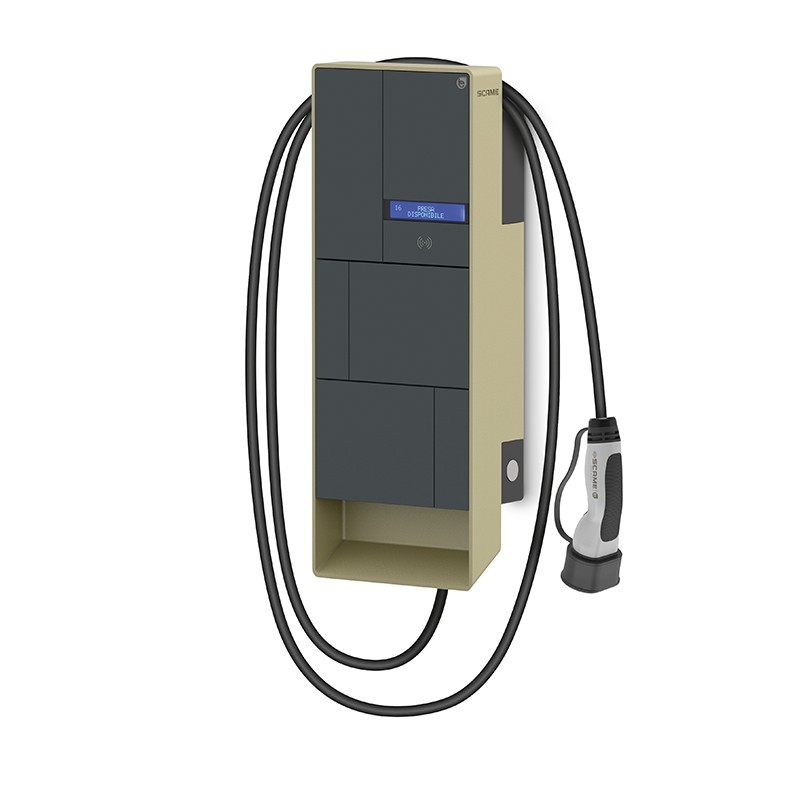

205.T33-UWB SCAME BE-T LCD+MID+RFID+PROTEZIONI WALL BOX Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

205.T33-UWB SCAME BE-T LCD+MID+RFID+PROTEZIONI WALL BOX

205.T33-UWB

SCAME

BE-T LCD+MID+RFID+PROTEZIONI WALL BOX

Type 2 3P+N+E 32A 400V~ 22kW 32A 400V 3P+N+E IP54 IK09 Type 2 7,5m

Maggiori dettagli


Home > SCAME

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SCAME

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Serie Commerciale
Serie BE-T
Descrizione sintetica
WALL BOX CAVO+ PRESA T2
Materiale
TECNOPOLIMERO
Lunghezza cavo
7,5m
Sezione del cavo
5G6+1x0,5mm²
Corrente nominale
32A
Tensione nominale
400V
Frequenza d'impiego
50/60Hz
Poli
3P+N+T
Grado di protezione IP
IP54
Temperatura di esercizio
-30°C/+50°C
GLOW WIRE
GW 650°C
Grado di protezione IK
IK09
Colore
ANTRACITE
Finitura del pannello frontale
WOOD
Finitura della cornice
BRONZE
Soluzione salina
Resistente
Protezione UV
Resistente ai raggi UV
Tipo installazione
PARETE
Dimensioni
245x660x120mm

Versione
BUSINESS
EV standard
Tipo 2 3P+N+T 32A 400V~ 22kW
Con cavo integrato
Tipo 2
HMI (interfaccia utente)
LCD 2x20 char
Autenticazione utente
Autenticazione RFID
Connettività
Nessuna
EV funzioni
carica in modo 3 con circuito pilota pwm
predisposizione per comunicazione seriale
misurazione energia erogata e corrente assorbita
identificazione utente abilitato alla carica
funzionamento in modo stand-alone free o personal
protezione da sovracorrenti e contatti indiretti
controllo corretta apertura contattore
predisposizione POWER MANAGEMENT
EV dotazioni
1 sezionatore portafusibili 1P+N gG 4A
1 alimentatore 24Vdc 36W
1 DC Leakage detector
1 scheda di controllo
1 pulsante di stop carica (modo free)
1 striscia led RGB
1 display lcd 2x20 righe retroilluminato
1 lettore RFID 13,56MHz
1 cornice metallica verniciata
1 contattore modulare 4P 40A 24Vdc
1 morsettiera 5x16mm²
1 contatore digitale MID 3P+N 80A
1 interruttore 3P+N C40 30mA ist. A
1 bobina a lancio di corrente 24Vdc
1 cavo 5G6+1x0,5mm² 7,5m
EV capitolato
Wall box per montaggio a parete in materiale termoplastico esente da alogeni resistente agli urti ed ai raggi UV.<br> Equipaggiata con:<br> 1 connettore Tipo 2 secondo norma IEC/EN 62196-2 per ricarica in modo 3 e caso C (connettore mobile con cavo) secondo norma IEC/EN 61851-1, massima corrente erogabile 32A trifase 400Vac (22kW).<br> Completa di:<br> Apparecchi di protezione automatici e differenziali per contro sovracorrenti e contatti indiretti.<br> Contatore digitale per la misura dell’energia erogata ed il controllo della corrente assorbita, certificato MID.<br> Sistema di controllo per il rilevamento della corretta apertura del contattore.<br> Dispositivi «DC Leakage» per il rilevamento delle correnti di guasto verso terra in componente continua (>= 6 mA).<br> Lettore RFID per riconoscimento utente e gestione ricarica, funzionamento in modo stand-alone FREE o PERSONAL.<br> Display LCD 2x20 caratteri, retroilluminato per visualizzazione messaggi e gestione diagnostica con possibilità di cambiare la lingua attraverso il pulsante.<br> Pulsante di cambio lingua display e STOP per terminare la carica e permettere l’estrazione spina in modo FREE.<br> Predisposizione per comunicazione su linea seriale RS485 (modo NET con gestione tramite server).<br> Prevedere adeguata protezione a monte da dimensionare in base a carico e lunghezza della linea.<br> Temperatura di utilizzo -30°C + 50°C.<br> Resistenza agli urti IK09.<br> Grado di protezione dell’involucro IP54.<br> Superficie frontale personalizzabile con stampante a colori e cornice metallica verniciata.<br> Conformità alle normative IEC/EN 61851-1, IEC/EN 62196-2, IEC/EN 61439-7 e completa di marcatura CE.<br>
