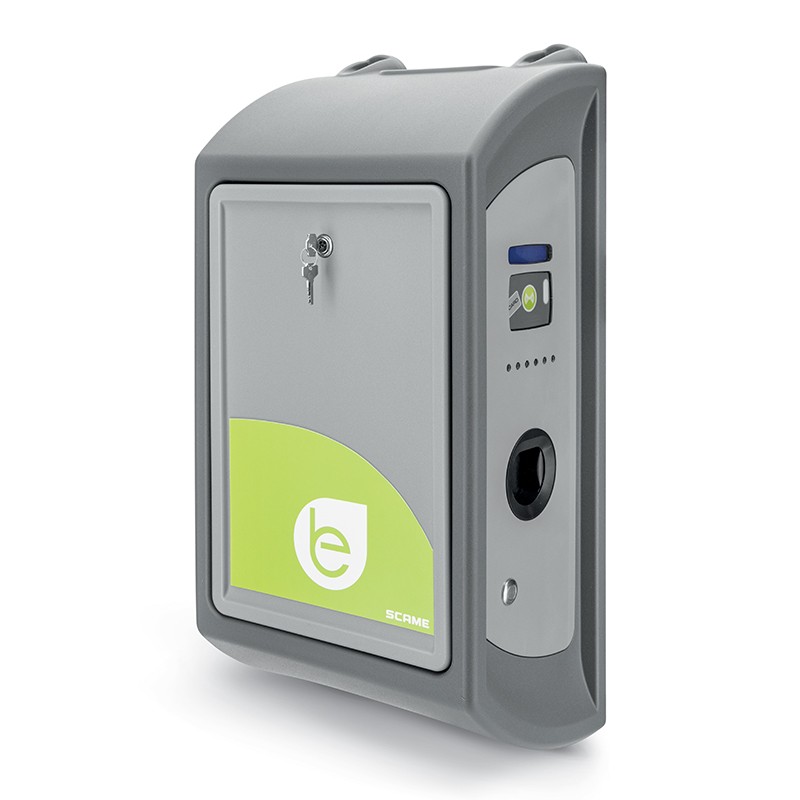

204.WD23B-T2T2 SCAME Wall Box con 2 prese con blocco Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

204.WD23B-T2T2 SCAME Wall Box con 2 prese con blocco

204.WD23B-T2T2

SCAME

Wall Box con 2 prese con blocco

SCATOLA A MURO 2 PRESE TIPO 2 22kW IP54 63A

Type 2 3P+N+E 32A 400V~ 22kW 63A 400V 3P+N+E IP54 IK10

Maggiori dettagli


connettori industriali e speciali > Dispositivo di ricarica E-Mobility

Home > SCAME

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SCAME

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Serie Commerciale
Serie WD
Descrizione sintetica
WALL BOX 2 PRESE CON BLOCCO
Materiale
TECNOPOLIMERO
Corrente nominale
63A
Tensione nominale
400V
Frequenza d'impiego
50/60Hz
Poli
3P+N+T
Grado di protezione IP
IP54
Temperatura di esercizio
-30°C/+50°C
GLOW WIRE
GW 650°C
Grado di protezione IK
IK10
Colore
GRIGIO
Soluzione salina
Resistente
Protezione UV
Resistente ai raggi UV
Tipo installazione
PARETE
Dimensioni
360x780x264mm

Versione
BUSINESS
EV standard
Tipo 2 3P+N+T 32A 400V~ 22kW
HMI (interfaccia utente)
LCD 2x20 char
Autenticazione utente
Autenticazione RFID
Connettività
Nessuna
EV funzioni
carica in modo 3 con circuito pilota pwm
predisposizione per comunicazione seriale
misurazione energia erogata e corrente assorbita
identificazione utente abilitato alla carica
funzionamento in modo stand-alone free o personal
protezione da contatti diretti Safety Child Shutters
gestione carica in assenza tensione
identificazione della taglia del cavo collegato
protezione da sovracorrenti e contatti indiretti
gestione blocco coperchio e antiestrazione spina
EV dotazioni
2 barre luminose con led RGB
1 alimentatore 24Vdc 36W
1 sezionatore portafusibili 1P+N gG 4A
1 batteria di backup
2 DC Leakage detectors
2 schede di controllo
2 pulsanti di stop carica (modo free)
2 display lcd 2x20 righe retroilluminati
2 lettori RFID 13,56MHz
2 contattori modulari 4P 40A 24Vdc
1 morsettiera 1x35mm²
2 interruttori 3P+N C40 30mA ist. A
2 contatori digitali 3P+N 80A
1 sezionatore 4P 80A
EV capitolato
Stazione di ricarica per veicoli elettrici con installazione a parete (o su supporto tubolare) realizzata in tecnopolimero colore grigio e lamiera d’acciaio resistente agli urti ed ai raggi UV, grado di protezione IP54, dimensioni 360 x 793 x 264 mm.<br> Contenitore con striscia LED RGB a tre colori indicanti lo stato di funzionamento della stazione.<br> Stazione equipaggiata con due prese tipo 2 antivandalo dotata di shutter di protezione secondo norma CEI EN 62196-2 e adatta alla ricarica in modo 3 secondo la norma CEI EN 61851-1 (il grado di protezione IPXXD è garantito senza ulteriori dispositivi di sezionamento).<br> Presa dotata di blocco antiestrazione spina e interblocco del coperchio per evitare manomissioni e accessi non autorizzati.<br> Massima corrente erogabile 32 A trifase (22 kW) per ciascuna presa con identificazione della taglia del cavo collegato.<br> Stazione completa di apparecchi di protezione sia automatici che differenziali e di contatore digitale per la misura dell’energia erogata ed il controllo della corrente assorbita.<br> Display LCD per visualizzazione messaggi e gestione diagnostica con possibilità di cambiare la lingua attraverso un semplice pulsante.<br> Lettore RFID per riconoscimento utente e gestione ricarica; funzionamento in modo stand-alone FREE o PERSONAL.<br> Pulsante di STOP per terminare la carica e permettere l’estrazione spina (modo FREE).<br> Predisposizione per sistema alimentazione esterna di emergenza a 24 V DC per garantire la continuità del servizio in caso di mancanza tensione AC principale.<br> Predisposizione per comunicazione su linea seriale RS485 (modo NET con gestione tramite server).<br> Temperatura di utilizzo -25°C + 40°C , resistenza agli urti IK10, grado di protezione dell’involucro IP54.<br> Possibilità di accessoriare la stazione con supporto tubolare e piastra in acciaio zincato.<br> Conformità alle normative CEI EN 61851-1, CEI EN 62196-2, CEI EN 61439-7, CEI EN 60304-7-722 e completa di marcatura CE.<br>

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGARE SCAME IT.pdf 20 Mbytes
204.WD23B-T2T2 204.WD23B-T2T2 IT_204.WD23B-T2T2.pdf 43 Kbytes 204.WD23B-T2T2 204.WD23B-T2T2 IT_204.WD23B-T2T2.pdf
