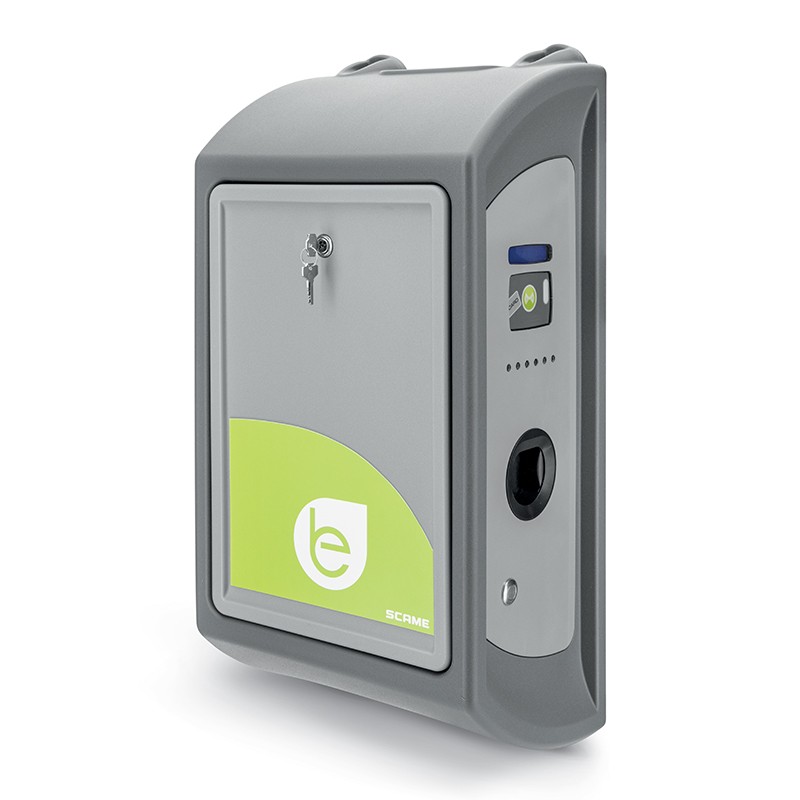

204.WD11B-T2 SCAME Wall box con 1 presa con blocco Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

204.WD11B-T2 SCAME Wall box con 1 presa con blocco

204.WD11B-T2

SCAME

Wall box con 1 presa con blocco

SCATOLA A MURO 1 PRESA TIPO 2 7kW IP54 32A 230V

Type 2 1P+N+E 32A 230V~ 7,4kW 32A 230V 1P+N+E IP54 IK10

Maggiori dettagli


connettori industriali e speciali > Dispositivo di ricarica E-Mobility

Home > SCAME

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SCAME

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Serie Commerciale
Serie WD
Descrizione sintetica
WALL BOX 1 PRESA CON BLOCCO
Materiale
TECNOPOLIMERO
Corrente nominale
32A
Tensione nominale
230V
Frequenza d'impiego
50/60Hz
Poli
1P+N+T
Grado di protezione IP
IP54
Temperatura di esercizio
-30°C/+50°C
GLOW WIRE
GW 650°C
Grado di protezione IK
IK10
Colore
GRIGIO
Soluzione salina
Resistente
Protezione UV
Resistente ai raggi UV
Tipo installazione
PARETE
Dimensioni
360x780x264mm

Versione
BUSINESS
EV standard
Tipo 2 1P+N+T 32A 230V~ 7,4kW
HMI (interfaccia utente)
LCD 2x20 char
Autenticazione utente
Autenticazione RFID
Connettività
Nessuna
EV funzioni
carica in modo 3 con circuito pilota pwm
predisposizione per comunicazione seriale
misurazione energia erogata e corrente assorbita
identificazione utente abilitato alla carica
protezione da contatti diretti Safety Child Shutters
funzionamento in modo stand-alone free o personal
gestione carica in assenza tensione
identificazione della taglia del cavo collegato
protezione da sovracorrenti e contatti indiretti
gestione blocco coperchio e antiestrazione spina
EV dotazioni
1 barra luminosa con led RGB
1 alimentatore 24Vdc 36W
1 sezionatore portafusibili 1P+N gG 4A
1 DC Leakage detector
1 scheda di controllo
1 pulsante di stop carica (modo free)
1 display lcd 2x20 righe retroilluminato
1 batteria di backup
1 lettore RFID 13,56MHz
1 contattore modulare 2P 40A 24Vdc
1 interruttore 1P+N C40 30mA ist. A
1 contatore digitale 1P+N 40A
1 morsettiera 3x35mm²
EV capitolato
Stazione di ricarica per veicoli elettrici con installazione a parete (o su supporto tubolare) realizzata in tecnopolimero colore grigio e lamiera d’acciaio resistente agli urti ed ai raggi UV, grado di protezione IP54, dimensioni 360 x 793 x 264 mm.<br> Contenitore con striscia LED RGB a tre colori indicanti lo stato di funzionamento della stazione.<br> Stazione equipaggiata con una presa tipo 2 antivandalo dotata di shutter di protezione secondo norma CEI EN 62196-2 e adatta alla ricarica in modo 3 secondo la norma CEI EN 61851-1 (il grado di protezione IPXXD è garantito senza ulteriori dispositivi di sezionamento).<br> Presa dotata di blocco antiestrazione spina e interblocco del coperchio per evitare manomissioni e accessi non autorizzati.<br> Massima corrente erogabile 32 A monofase (7 kW) con identificazione della taglia del cavo collegato.<br> Stazione completa di apparecchi di protezione sia automatici che differenziali e di contatore digitale per la misura dell’energia erogata ed il controllo della corrente assorbita.<br> Display LCD per visualizzazione messaggi e gestione diagnostica con possibilità di cambiare la lingua attraverso un semplice pulsante.<br> Lettore RFID per riconoscimento utente e gestione ricarica; funzionamento in modo stand-alone FREE o PERSONAL.<br> Pulsante di STOP per terminare la carica e permettere l’estrazione spina (modo FREE).<br> Predisposizione per sistema alimentazione esterna di emergenza a 24 V DC per garantire la continuità del servizio in caso di mancanza tensione AC principale.<br> Predisposizione per comunicazione su linea seriale RS485 (modo NET con gestione tramite server).<br> Temperatura di utilizzo -25°C + 40°C , resistenza agli urti IK10, grado di protezione dell’involucro IP54.<br> Possibilità di accessoriare la stazione con supporto tubolare e piastra in acciaio zincato.<br> Conformità alle normative CEI EN 61851-1, CEI EN 62196-2, CEI EN 61439-7, CEI EN 60304-7-722 e completa di marcatura CE.<br>

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGARE SCAME IT.pdf 20 Mbytes
204.WD11B-T2 204.WD11B-T2 IT_204.WD11B-T2.pdf 43 Kbytes 204.WD11B-T2 204.WD11B-T2 IT_204.WD11B-T2.pdf
