> SCAME>204.CA42B-001 SCAME Colonn. CA 4prese c/blocco T2:3A-T2:3A
Prodotto precedente Prodotto successivo

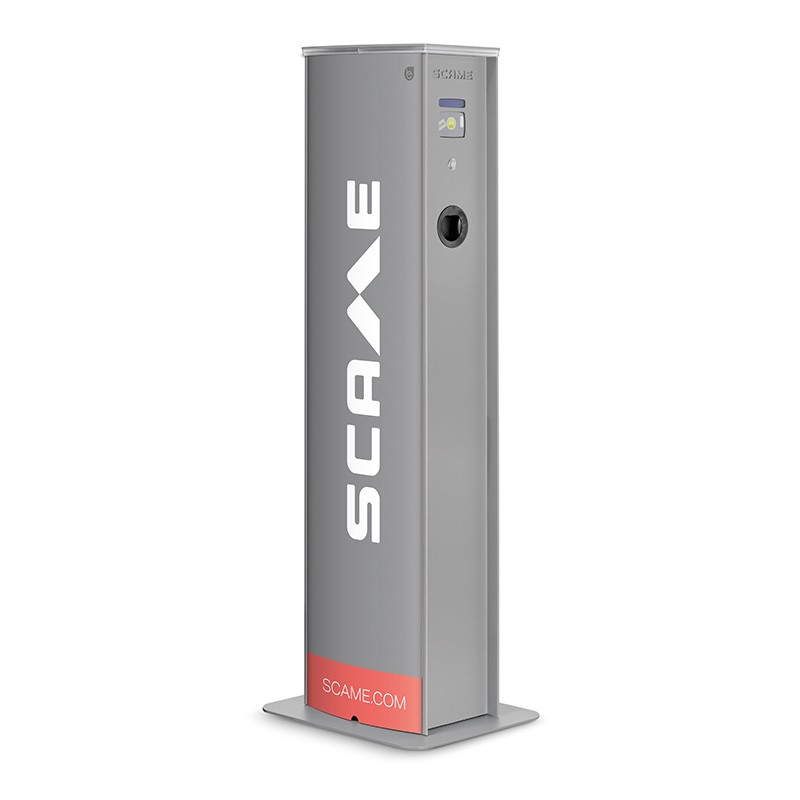

204.CA42B-001 SCAME Colonn. CA 4prese c/blocco T2:3A-T2:3A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

204.CA42B-001 SCAME Colonn. CA 4prese c/blocco T2:3A-T2:3A

204.CA42B-001

SCAME

Colonn. CA 4prese c/blocco T2:3A-T2:3A

COLONNA CA 4 PRESE CON SERRATURA

Type 2 3P+N+E 32A 400V~ 22kW 80A 400V 3P+N+E IP54 IK10

Maggiori dettagli


connettori industriali e speciali > Dispositivo di ricarica E-Mobility

Home > SCAME

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SCAME

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Serie Commerciale
Serie CA
Descrizione sintetica
COLONNINA CA 4 PRESE C/BLOCCO
Materiale
METALLO VERNICIATO
Corrente nominale
80A
Tensione nominale
400V
Frequenza d'impiego
50/60Hz
Poli
3P+N+T
Grado di protezione IP
IP54
Temperatura di esercizio
-30°C/+50°C
Grado di protezione IK
IK10
Colore
GRIGIO
Soluzione salina
Resistente
Protezione UV
Resistente ai raggi UV
Tipo installazione
A TORRETTA
Dimensioni
385x1510x263mm

Versione
BUSINESS
EV standard
Tipo 2 3P+N+T 32A 400V~ 22kW
HMI (interfaccia utente)
LCD 2x20 char
Autenticazione utente
Autenticazione RFID
Connettività
Nessuna
EV funzioni
carica in modo 3 con circuito pilota pwm
predisposizione per comunicazione seriale
misurazione energia erogata e corrente assorbita
identificazione utente abilitato alla carica
funzionamento in modo stand-alone free o personal
protezione da contatti diretti Safety Child Shutters
gestione carica in assenza tensione
identificazione della taglia del cavo collegato
protezione da sovracorrenti e contatti indiretti
gestione blocco coperchio e antiestrazione spina
EV dotazioni
1 basamento con camera di separazione
1 sezionatore portafusibili 1P+N gG 4A
1 batteria di backup
1 testata luminosa in traslucido e led RGB
1 morsettiera 5x35mm²
1 coppia di pannelli frontali in policarbonato
1 sezionatore 4P 80A
2 interruttori 1P+N D20 30mA ist. A
4 DC Leakage detectors
4 schede di controllo
2 interruttori 3P+N C40 30mA ist. A
1 alimentatore 24Vdc 60W
2 contatori digitali 1P+N 40A
2 contattori modulari 4P 40A 24Vdc
4 display lcd 2x20 righe retroilluminati
4 lettori RFID 13,56MHz
4 pulsanti di stop carica (modo free)
2 contattori modulari 2P 25A 24Vdc
2 contatori digitali 3P+N 80A
EV capitolato
Stazione di ricarica per veicoli elettrici con installazione a pavimento tramite basamento in acciaio zincato (dimensioni 500 X 410 mm) facente funzione di camera di separazione per la condensa, dotato di prigionieri sui quali fissare la colonnina tramite dadi M8 (interasse fori 250 X 170 mm).<br> Struttura in lamiera d’acciaio zincato e verniciato dotata di pannelli frontali in plexiglass con possibilità di personalizzazione con logo o brand del cliente.<br> Testata luminosa a LED RGB con tre colori indicanti lo stato di funzionamento della stazione.<br> Colonnina equipaggiata con quattro prese: due tipo 2 antivandalo e due tipo 3A dotate di shutter di protezione secondo norma CEI EN 62196-2 e adatte alla ricarica in modo 3 secondo la norma CEI EN 61851-1 (il grado di protezione IPXXD è garantito senza ulteriori dispositivi di sezionamento).<br> Prese dotate di blocco antiestrazione spina e interblocco del coperchio per evitare manomissioni e accessi non autorizzati.<br> Massima corrente erogabile 32 A trifase (22 kW) con identificazione della taglia del cavo collegato per le prese tipo 2, 16 A monofase (3,5 kW) per le prese tipo 3A.<br> Colonnina completa di apparecchi di protezione sia automatici che differenziali (di tipo B per presa trifase) e di contatore digitale per la misura dell’energia erogata ed il controllo della corrente assorbita.<br> Display LCD per visualizzazione messaggi e gestione diagnostica con possibilità di cambiare la lingua attraverso un semplice pulsante, batterie di backup per garantire la continuità del servizio in caso di mancanza tensione principale.<br> Lettore RFID per riconoscimento utente e gestione ricarica; funzionamento in modo stand-alone FREE o PERSONAL.<br> Pulsante di STOP per terminare la carica e permettere l’estrazione spina (modo FREE).<br> Predisposizione per comunicazione su linea seriale RS485 (modo NET con gestione tramite server).<br> Temperatura di utilizzo -25°C + 40°C , resistenza agli urti IK10, grado di protezione dell’involucro IP54.<br> Conformità alle normative CEI EN 61851-1, CEI EN 62196-2, CEI EN 61439-7, CEI EN 60304-7-722 e completa di marcatura CE.<br>

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGARE SCAME IT.pdf 20 Mbytes
204.CA42B-001 204.CA42B-001 IT_204.CA42B-001.pdf 34 Kbytes 204.CA42B-001 204.CA42B-001 IT_204.CA42B-001.pdf
Scarica il catalogo generale Scarica il catalogo generale
