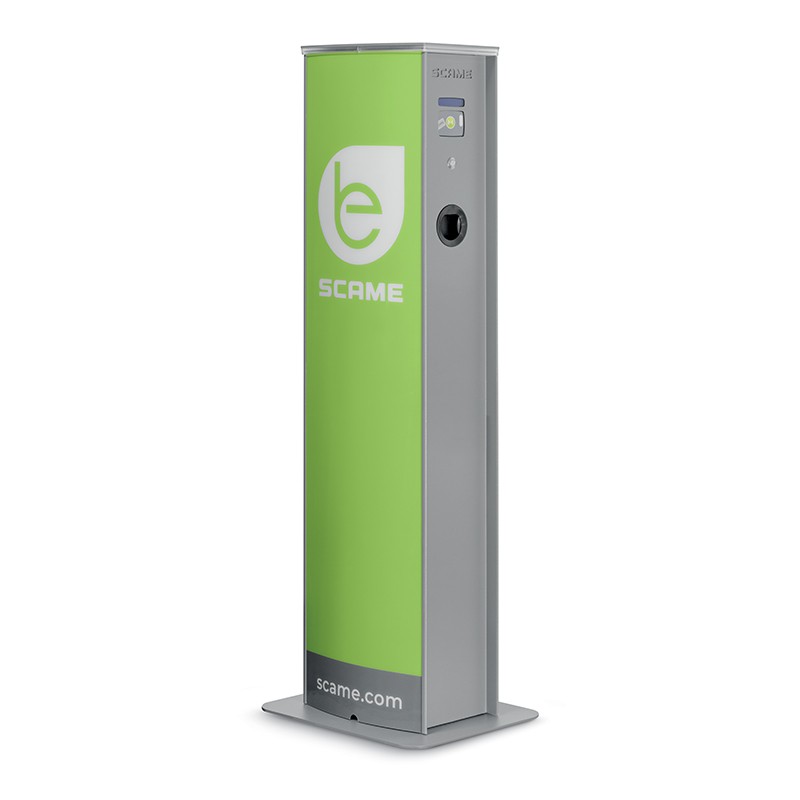

204.CA21B-T2UN SCAME Colonn. CA 2prese c/blocco TIPO 2 UN
204.CA21B-T2UN
SCAME
Colonn. CA 2prese c/blocco TIPO 2 UN
COLONNA CA 2 PRESE CON SERRATURA
Type 2 1P+N+E 32A 230V~ 7,4kW DE 2P+E 16A 230V~ 3,7kW 32A 400V 3P+N+E IP54 IK10
connettori industriali e speciali > Dispositivo di ricarica E-Mobility
Connettore per veicoli elettrici - SCAME > Serie LIBERA - SCAME
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de SCAME
Più venduti
▲Dettagli
▲Material series
Serie CA
Descrizione sintetica
COLONNINA CA 2 PRESE C/BLOCCO
Materiale
METALLO VERNICIATO
Corrente nominale
32A
Tensione nominale
400V
Frequenza d'impiego
50/60Hz
Poli
3P+N+T
Grado di protezione IP
IP54
Temperatura di esercizio
-30°C/+50°C
Grado di protezione IK
IK10
Colore
GRIGIO
Soluzione salina
Resistente
Protezione UV
Resistente ai raggi UV
Tipo installazione
A TORRETTA
Dimensioni
385x1510x263mm
Versione
BUSINESS
EV standard
Tipo 2 1P+N+T 32A 230V~ 7,4kW
DE 2P+T 16A 230V~ 3,7kW
HMI (interfaccia utente)
LCD 2x20 char
Autenticazione utente
Autenticazione RFID
EV funzioni
carica in modo 3 con circuito pilota pwm
predisposizione per comunicazione seriale
misurazione energia erogata e corrente assorbita
identificazione utente abilitato alla carica
funzionamento in modo stand-alone free o personal
protezione da contatti diretti Safety Child Shutters
identificazione della taglia del cavo collegato
gestione carica in assenza tensione
protezione da sovracorrenti e contatti indiretti
gestione blocco coperchio e antiestrazione spina
EV dotazioni
1 basamento con camera di separazione
1 sezionatore portafusibili 1P+N gG 4A
1 DC Leakage detector
1 batteria di backup
1 contattore modulare 2P 40A 24Vdc
2 schede di controllo
2 pulsanti di stop carica (modo free)
1 interruttore 1P+N C40 30mA ist. A
2 display lcd 2x20 righe retroilluminati
2 lettori RFID 13,56MHz
1 testata luminosa in traslucido e led RGB
1 morsettiera 5x35mm²
1 coppia di pannelli frontali in policarbonato
1 sezionatore 4P 40A
1 interruttore 1P+N D20 30mA ist. A
1 contattore modulare 2P 25A 24Vdc
2 contatori digitali 1P+N 40A
1 alimentatore 24Vdc 60W
2 coppie di led di servizio
EV capitolato
Colonnina in lamiera d’acciaio verniciata predisposta per il fissaggio a pavimento con basamento avente funzione di camera di separazione anti-condensa.<br> Testata luminosa a LED RGB con tre colori indicanti lo stato di funzionamento della stazione.<br> Pannelli frontali in policarbonato con possibilità di personalizzazione con logo o brand del cliente.<br> Equipaggiata con:<br> 1 presa Tipo 2 secondo norma IEC/EN 62196-2 per ricarica in modo 3 secondo norma IEC/EN 61851-1, dotata di shutter di protezione (grado di protezione IPXXD raggiunto senza ulteriori dispositivi), blocco antiestrazione spina per evitare manomissioni e disconnessioni sotto carico, coperchio bloccabile antivandalico, massima corrente erogabile 32A monofase 230Vac (7,4kW).<br> 1 presa Tipo Tedesca (domestica), dotata di shutter di protezione (grado di protezione IPXXD raggiunto senza ulteriori dispositivi), coperchio bloccabile anche a spina inserita per evitare manomissioni, massima corrente erogabile 16A monofase 230Vac (3,7kW), l’uso di questa presa è consentito solo in quegli ambienti in cui non sia obbligatorio il modo 3.<br> Completa di:<br> Apparecchi di protezione automatici e differenziali per contro sovracorrenti e contatti indiretti.<br> Contatore digitale per la misura dell’energia erogata ed il controllo della corrente assorbita.<br> Dispositivi «DC Leakage» per il rilevamento delle correnti di guasto verso terra in componente continua (>= 6 mA).<br> Batterie di backup per garantire la continuità del servizio in caso di mancanza tensione principale.<br> Sistema «Save Unlock» per garantire la possibilità di estrazione del connettore in caso di blackout.<br> Lettore RFID per riconoscimento utente e gestione ricarica, funzionamento in modo stand-alone FREE o PERSONAL.<br> Display LCD 2x20 caratteri, retroilluminato per visualizzazione messaggi e gestione diagnostica con possibilità di cambiare la lingua attraverso il pulsante.<br> Pulsante di cambio lingua display e STOP per terminare la carica e permettere l’estrazione spina in modo FREE.<br> Predisposizione per comunicazione su linea seriale RS485 (modo NET con gestione tramite server).<br> Temperatura di utilizzo -30°C + 50°C.<br> Resistenza agli urti IK10.<br> Grado di protezione dell’involucro IP54.<br> Conformità alle normative IEC/EN 61851-1, IEC 61439-7 e completa di marcatura CE.<br>
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGARE SCAME IT.pdf | 20 Mbytes |
|
| Scarica il catalogo generale |
|
