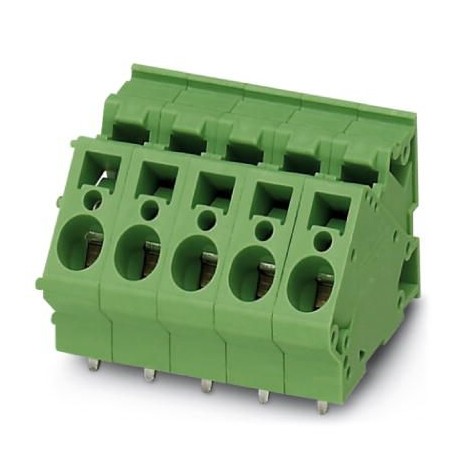

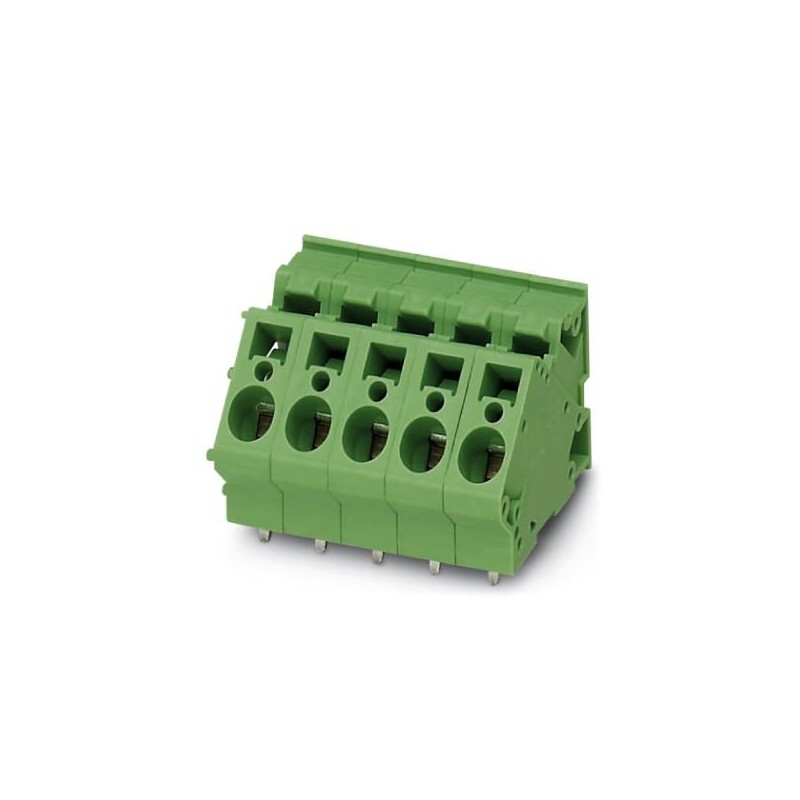

ZFKDSA 4-7,5 RD 1704116 PHOENIX CONTACT Morsetto per circuiti stampati
ZFKDSA 4-7,5 RD
1704116
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
Morsetto per circuiti stampati
Morsettiera per circuito stampato, corrente nominale: 32 A, tensione nominale (III/2): 630 V, sezione nominale: 4 mm², numero di potenziali: 1, numero di file: 1, numero di poli per fila: 1, famiglia di articoli: ZFKDS(A) 4, passo: 7,5 mm, tipo di collegamento: collegamento a molla, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 45 °, colore: rosso, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 4,6 mm, numero di pin di saldatura per potenziale: 2, tipo di imballaggio: in scatola
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1704116 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABBAA - |
| Quantità di ordinazione minima | 50 PZ |
| GTIN | 4046356675598 |
| Peso per pezzo (confezione esclusa) | 5,512 g |
| Numero tariffa doganale | 85369010 |
Dimensioni
| Lunghezza [ l ] | 29 mm |
|---|---|
| Passo | 7,5 mm |
| Altezza di montaggio | 23 mm |
| Lunghezza pin [P] | 4,6 mm |
| Diametro foro | 1,8 mm |
Generalità
| Famiglia articolo | ZFKDS(A) 4 |
|---|---|
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione impulsiva di dimensionamento (III/2) | 6 kV |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tensione di dimensionamento (III/3) | 500 V |
| Tensione di dimensionamento (III/2) | 630 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 32 A |
| Sezione nominale | 4 mm² |
| Superficie pin di saldatura | |
| Calibro a tampone | A4 |
| Lunghezza di spelatura | 10 mm |
| N. poli | 1 |
Dati di collegamento
| Sezione trasversale conduttore AWG min. | 24 |
|---|---|
| Sezione trasversale conduttore AWG max. | 10 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 27.6 mm |
| numero di collegamenti elettrici (EF008252) | 1 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 7.5 mm |
| corrente nominale In (EF008250) | 32 A |
| tensione nominale (EF000228) | 630 V |
| tensione impulsiva nominale (EF002993) | 6 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 6 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.8 mm |
| lunghezza del pin (EF006825) | 4.6 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | rosso |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
