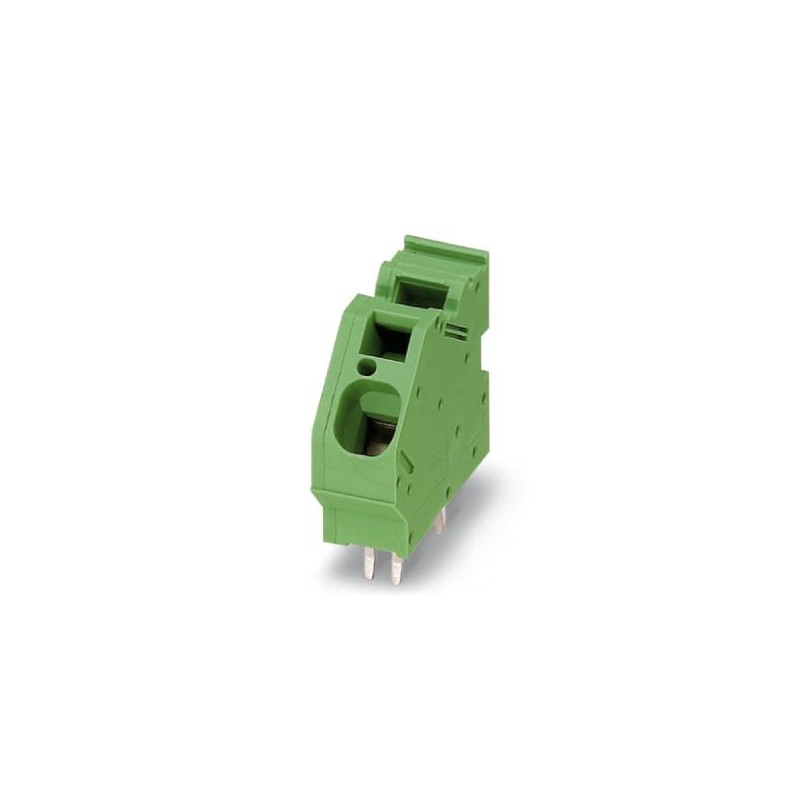

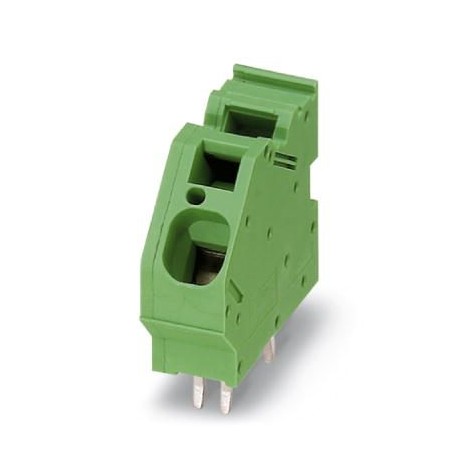

ZFKDSA 10-10,00- 4 RDBDWH4-1SO 1744112 PHOENIX CONTACT PCB terminal block
ZFKDSA 10-10,00-4 RDBDWH4-1SO
1744112
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
PCB terminal block
Morsettiera per circuito stampato, corrente nominale: 76 A, tensione nominale (III/2): 400 V, sezione nominale: 10 mm², numero di potenziali: 4, numero di file: 1, numero di poli per fila: 4, famiglia di articoli: ZFKDS(A) 10, passo: 10 mm, tipo di collegamento: collegamento a molla, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 45 °, colore: rosso, disposizione dei perni: disposizione lineare dei perni, lunghezza dei perni [P]: 6,5 mm, numero di perni di saldatura per potenziale: 4, tipo di imballaggio: in scatola
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione sette cento quaranta quattro mila cento dodici |
|---|---|
| Unità d'imballaggio | 50 pc |
| Quantità di ordine minimo | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4046356332217 |
| Peso per Pezzo (escluso imballaggio) | 42.220 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 33.4 mm |
|---|---|
| Passo | 10 mm |
| La dimensione di una | 30 mm |
| Altezza | 27 mm |
| Spina a saldare [P] | 6.5 mm |
| Spaziatura Pin | 15 mm |
| Diametro del foro | 2.2 mm |
Generale
| Gamma di articoli | ZFKDS(A) 10 |
|---|---|
| Tensione d'impulso (III/3) | 4 kV |
| Tensione d'impulso (III/2) | 4 kV |
| Tensione d'impulso (II/2) | 4 kV |
| Tensione nominale (III/3) | 320 V |
| Tensione nominale (III/2) | 400 V |
| Tensione nominale (II/2) | 800 V |
| Connessione in acc. con standard | EN-VDE |
| Corrente nominale IN | 76 Un |
| Sezione trasversale nominale | 10 mm2 |
| Lega per saldatura di pin di superficie | |
| Lunghezza di spelatura | 12 mm |
| Numero di posizioni | Quattro |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento undicieCl@ss 4.1Venti sette millioni cento quaranta un mille cento noveeCl@ss 5.0Venti sette millioni cento quaranta un mille cento novantaeCl@ss 5.1Venti sette millioni due cento sessanta un mille centoeCl@ss 6.0Venti sette millioni due cento sessanta un mille centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 8.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 9.0Venti sette millioni quattro cento quaranta mila quattro cento uno
UNSPSC 6.01Trenta millioni due cento undici mila otto cento unoUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 11Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento trenta due
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 33.5 mm |
| numero di collegamenti elettrici (EF008252) | 4 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 10 mm |
| corrente nominale In (EF008250) | 76 A |
| tensione nominale (EF000228) | 400 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a molla |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 16 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 2.2 mm |
| lunghezza del pin (EF006825) | 6.5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | rosso |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
