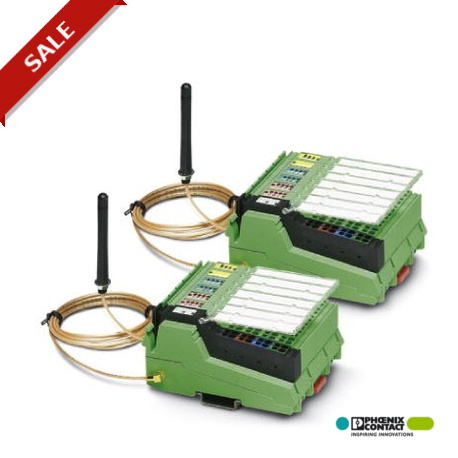

ILB BT ADIO MUX-OMNI 2884208 PHOENIX CONTACT Set Wireless-MUX, composto da due moduli con 16 ingressi/uscite.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

ILB BT ADIO MUX-OMNI 2884208 PHOENIX CONTACT Set Wireless-MUX, composto da due moduli con 16 ingressi/uscite..

ILB BT ADIO MUX-OMNI

2884208

PHOENIX_CONTACT

Set Wireless-MUX, composto da due moduli con 16 ingressi/uscite digitali e 2 ingressi/uscite analogici ciascuno (0 ... 20 mA, 0 ... 10 V), antenne omnidirezionali con cavo da 1,5 m , tensione di alimentazione 24 V DC

Gioco MUX wireless, due moduli con 16 ingressi e uscite digitali ciascuno e 2 ingressi e uscite analogiche (0 ... 20 mA, 0 ... 10 V), collegamento antenna RSMA (femmina), incl. antenne omnidirezionali con cavo da 1,5 m

Set Wireless MUX, due moduli con 16 ingressi e uscite digitali e 2 ingressi e uscite analogici ciascuno (0 ... 20 mA, 0 ... 10 V), connessione per antenna RSMA (femmina), incluse antenne omnidirezionali con cavo da 1,5 m

Maggiori dettagli


sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O analogico/ digitale

Sicurezza e comunicazioni

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $2,073.21
Prezzo unitario: $2,073.21
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Dati tecnici
Note
Nota per l'utilizzo
Nota per l'utilizzoSolo per l'uso industriale
Limitazione dell'uso
Nota EMCEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download
Caratteristiche articolo
Tipo di prodottoModulo radio
Famiglia di prodottiInline
ApplicazioneI/O
TipoStruttura modulare
MTTF1458 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%)
557 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%)
219 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100%)
MTBF465 Anni (Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno))
140 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno))
Messaggi di diagnosticaCortocircuito o sovraccarico delle uscite digitali LED
Collegamento in radiofrequenza LED FS
Tensione logica e attuatore LED
Link Qualità del connessione radio 4 LED
Stato di manutenzione dei dati
Revisione articolo12
Caratteristiche di isolamento
Categoria di sovratensioneII
Grado di inquinamento2
Tempi
Tempo di accensione≤ 3 s (Fino alla creazione del collegamento radio)
Tempo di ritardo all'intervento≤ 10 ms (Tempo di latenza, tipico)
≤ 800 ms (Funzione fail-safe in caso di interruzione radio)
Caratteristiche elettriche
Potenza dissipata massima in condizioni nominali2,4 W
Alimentazione: Elettronica del modulo
CollegamentoConnettore Inline
Tensione di alimentazione24 V DC
Range tensione di alimentazione19,2 V DC ... 30,5 V DC (tramite connettore di alimentazione)
Corrente assorbita60 mA (Alimentazione logica, per 24 V DC, 25 °C)
25 mA (Alimentazione attuatore, corrente di carico+ Digital OUT (8 A))
Circuito di protezioneprotezione contro inversione polarità, protezione contro le sovratensioni
Dati di ingresso
Analogico:
Denominazione ingressoIngressi analogici
Descrizione dell'ingressosingle ended
Numero ingressi2
Segnale d'ingresso, corrente0 mA ... 20 mA
Resistenza d'ingresso ingresso corrente50 Ω
Segnale d'ingresso, tensione0 V ... 10 V
Resistenza d'ingresso ingresso tensione130 kΩ
Risoluzione dei valori di misura12 bit
Circuito di protezioneSovratensione; Diodi soppressori negli ingressi analogici, limitazione di corrente mediante circuito di protezione interno
Digitale:
Denominazione ingressoIngressi digitali
Numero ingressi16
CollegamentoConnessione a molla
Tecnica di connessione1 conduttore
Range d'ingresso segnale "0"< 5 V
Range d'ingresso segnale "1"> 15 V
Tensione nominale d'ingresso UIN24 V DC
Corrente d'ingresso tipica per canale2,3 mA
Frequenza d'ingresso≤ 10 Hz
Dati di uscita
Analogico:
Denominazione uscitaUscite analogiche
Numero uscite2
Circuito di protezioneprotezione da fenomeni transitori
Risoluzione DAC12 Bit
Segnale d'uscita, corrente0 mA ... 20 mA
Carico/carico di uscita uscita di corrente≤ 500 Ω
Segnale d'uscita, tensione0 V ... 10 V
Carico/carico di uscita uscita di tensione≥ 2 kΩ
Digitale:
Denominazione uscitaUscite digitali
CollegamentoConnessione a molla
Tecnica di connessione1 conduttore
Numero uscite16
Circuito di protezioneProtezione contro cortocircuiti e sovraccarichi, resistente alla tensione di ritorno
Corrente d'uscita8 A (Totale)
Corrente massima d'uscita per canale500 mA
Tensione di uscita nominale24 V DC
Corrente di uscita allo stato disattivato≤ 10 µA (Nello stato non caricato si può misurare la tensione anche su un'uscita non collegata.)
Carico nominale induttivo12 VA (1,2 H, 50 Ω)
Carico nominale lampade12 W
Carico nominale ohmico12 W (48 Ω)
Resistenza alla tensione inversa verso impulsi breviresistente alla tensione di ritorno
Comportamento in caso di sovraccaricoAuto-Restart
Comportamento in caso di sovraccarico induttivoL’uscita può essere distrutta
Comportamento in caso di interruzione di tensioneL’uscita segue senza ritardo la tensione di alimentazione
Disattivazione sovracorrente≥ 0,7 A
Dati di collegamento
Sezione conduttore rigida0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile [AWG]... 16
Lunghezza di spelatura8 mm
Interfacce
Funzioni
Certificazioni radioEuropa, USA, Canada, altri paesi nell'E-Shop
Wireless
Tipo di modulazioneGFSK (Gaussian Frequency Shift Keying)
Tipo di connessione dell'antennaRSMA (femmina)
Numero di canali40
Frequenza2,402 GHz ... 2,48 GHz (Banda ISM)
Banda di frequenza2,4 GHz
Standard radioBluetooth
Sensibilità di trasmissione5 dBm
Sensibilità di ricezione-95,00 dBm
Segnalazione
Messaggi di diagnostica
DiagnosticaCortocircuito o sovraccarico delle uscite digitali
MessaggioLED
Messaggi di diagnostica
DiagnosticaCollegamento in radiofrequenza
MessaggioLED FS
Messaggi di diagnostica
DiagnosticaTensione logica e attuatore
MessaggioLED
Messaggi di diagnostica
DiagnosticaLink Qualità del connessione radio
Messaggio4 LED
Dimensioni
Disegno quotatoeyaysmpaqr.jpg
Larghezza95 mm
Altezza123,4 mm
Profondità57 mm
Nota sulle dimensionicon connettori
Indicazioni materiale
Colore (Custodia)verde (RAL 6021)
Materiale (Custodia)PA 6.6-FR
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Temperatura ambiente (esercizio)-25 °C ... 60 °C
Grado di protezioneIP20
Pressione aria (funzionamento)795 hPa ... 1080 hPa (fino a 2000 m s.l.m.)
Pressione aria (trasporto e stoccaggio)66 kPa ... 108 kPa (fino a 3500 m s.l.m.)
Temperatura ambiente (stoccaggio/trasporto)-25 °C ... 85 °C
Umidità dell'aria consentita (esercizio)95 % (senza formazione di condensa)
Umidità dell'aria consentita (stoccaggio/trasporto)95 %
Omologazioni
CE
CertificatoConformità CE
UL, USA / Canada
Siglatura508 Listed
Certificazione radio Europa
NotaRED 2014/53/EU
Certificazione radio USA, FCC
SiglaturaYG3ADIOMUX
NotaDirettiva FCC Parte 15.247
Omologazione radio India, WPC
CertificatoNR-ETA/5957
Certificazione radio Giappone, MIC
SiglaturaJapan MIC (RF) ID:202-LSF002
Certificazione radio Canada, IC
Certificato4720B-ADIOMUX
NotaDirettiva ISC RSS 210
Omologazione radio per il Messico, IFT
CertificatoIFT RCPPHIL19-2130
Omologazione radio Sud Africa, ICASA
CertificatoTA-2006/032
Omologazione Corea del Sud, KC
CertificatoMSIP-CRI-PCK-2884208
Dati EMC
Compatibilità elettromagneticaConformità alla direttiva EMC 2014/30/EU
Scariche elettrostatiche
Norme/DisposizioniEN 61000-4-2
Scariche elettrostatiche
Scarica contatti± 6 kV (Grado severità collaudo 3)
Scarica in aria± 8 kV (Grado severità collaudo 3)
Scarica indiretta± 6 kV
OsservazioniCriterio B
Campi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
Campi elettromagnetici ad alta frequenza
Frequenza26 MHz ... 3 GHz (Grado severità collaudo 3)
Intensità di campo10 V/m
OsservazioniCriterio A
Transitori veloci (Burst)
Norme/DisposizioniEN 61000-4-4
Transitori veloci (Burst)
Ingresso± 2 kV (Grado severità collaudo 3)
Segnale± 2 kV (Linea del segnale)
OsservazioniCriterio B
Carico di corrente impulsiva (Surge)
Norme/DisposizioniEN 61000-4-5
Carico di corrente impulsiva (Surge)
Ingresso± 0,5 kV (simmetrico)
± 1 kV (asimmetrico)
Segnale± 1 kV (Cavo di segnale, asimmetrico)
OsservazioniCriterio B
Influenza condotta
Norme/DisposizioniEN 61000-4-6
Influenza condotta
Frequenza0,15 MHz ... 80 MHz
OsservazioniCriterio A
Tensione10 V
Emissione di disturbi
Raggio di radiodisturbo secondo norma EN 55011EN 55016-2-3 classe A campo di impiego industria
Criteri
Criterio ASegnalazione di stato normale entro i limiti fissati.
Criterio BSegnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo.
Normative e prescrizioni
Classe di protezioneIII
Privo di sostanze incidenti sulla reticolazione di verniciVDMA 24364:2018-05
Definizione normaDirettiva RED 2014/53/UE
Norme/disposizioniEN 300328
EN 61000-6-4
EN 61000-6-2
EN 62311
EN 60950
Montaggio
Tipo di montaggioMontaggio su guida DIN
