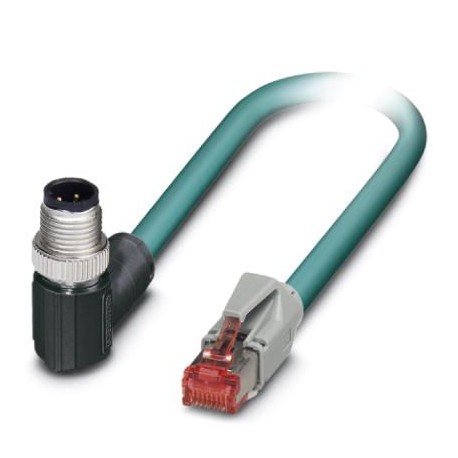

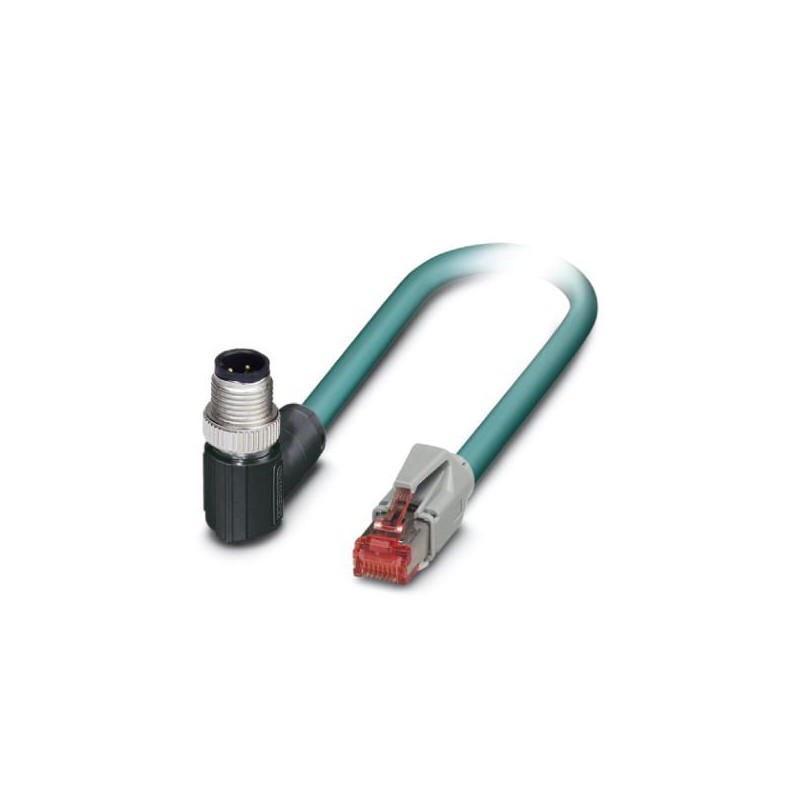

VS-M12MRD-IP20-93E-LI/ 8,5 1403944 PHOENIX CONTACT Cavo di rete
VS-M12MRD-IP20-93E-LI/ 8,5
1403944
PHOENIX_CONTACT
50
Cavo di rete
sensori > Cavo sensore-attuatore confezionato
Cavi, sensore e attuatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione quattro cento tré mila nove cento quaranta quattro |
|---|---|
| Unità d'imballaggio | 1 pc |
| Quantità di ordine minimo | 50 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4046356675772 |
| Peso per Pezzo (escluso imballaggio) | 384.380 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quattro cento quaranta quattro mila due cento novanta |
| Paese di origine | PL (Polonia) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (Connettore / presa) |
|---|---|
| Grado di protezione | IP20 |
| IP67 |
Generale
| Tensione nominale | 48 V AC |
|---|---|
| 60 V DC | |
| Numero di posizioni | Quattro |
| Codifica | D - dati |
| Tipo di segnale/categoria | Ethernet CAT5 (IEC 11801:2002) |
| Display di stato | No |
| Categoria di sovratensione | Io |
| Grado di inquinamento | Tre |
| Inserimento/estrazione cicli | ≥ 100 |
| Coppia | 0,4 Nm (connettore M12) |
Materiale
| Classe di infiammabilità secondo UL 94 | V2 |
|---|---|
| Materiale a contatto con il | CuSn |
| Superficie di contatto del materiale | Ni/Au |
| Contattare il vettore materiale | TPU GF |
| Materiale di presa per il corpo | TPU, difficilmente infiammabile, autoestinguente |
| Materiale, zigrinature | In pressogetto di zinco, nichelato |
Cavo
| Tipo di cavo | PUR ETHERNET 2x2 FLEX |
|---|---|
| Tipo cavo (sigla) | 93E |
| Cavo abbreviazione | 02YS(ST)C11Y |
| UL AWM style | 20963 (80°C/30 V) |
| Cavo di struttura | 2x2xAWG26/7; SF/UTP |
| Sezione conduttore | 2x 2x 0,14 mm2 |
| Linea segnale AWG | Venti sei |
| Direttore della struttura di linea di segnale | 7x 0,16 mm |
| Diametro del nucleo, compreso isolamento | 0,98 mm |
| I colori dei fili | bianco/arancio-arancio, bianco/verde-verde |
| Coppie | 2 core per la coppia |
| Nel complesso twist | Due coppie con due cariche per il core |
| Schermatura | Alluminio rivestito di pellicola, schermo a treccia in rame stagnato |
| Ottica scudo che copre | 70 % |
| Guaina esterna, colore | acqua blu RAL 5021 |
| La guaina esterna di spessore | 1.2 mm |
| Cavo esterno diametro D | 6.4 mm ±0,2 mm |
| Minimo raggio di curvatura posa fissa | 4 x D |
| Minimo raggio di curvatura, installazione flessibile | 8 x D |
| Peso del cavo | 42 kg/km |
| Resistenza alla trazione GRP | ≤ 80 N |
| La guaina esterna, materiale | PUR |
| Il materiale di isolamento del conduttore | La schiuma di PE |
| Materiale del conduttore | Nuda Cu fili litz |
| Norme/specifiche | Requisiti elettrici EN 50288-2-2 |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza di Loop | ≤ 290.00 Ω/km |
| Capacità del cavo | ca. 45 nF/km (a 1 kHz) |
| Impedenza d'onda | 100 Ω ±5 Ω (a 100 MHz) |
| Verso la fine diafonia (NEXT) | Pari al 65,3 dB (a 1 MHz) |
| 56.3 dB (a 4 MHz) | |
| Il 50,3 dB (a 10 MHz) | |
| 47.2 dB (a 16 MHz) | |
| 45.8 dB (a 20 MHz) | |
| 42.9 dB (a 31.25 MHz) | |
| 38.4 dB (a 62,5 MHz) | |
| 35.3 dB (a 100 MHz) | |
| Attenuazione | 3.2 dB (a 1 MHz) |
| 6 dB (a 4 MHz) | |
| 9.5 dB (a 10 MHz) | |
| 12.1 dB (a 16 MHz) | |
| 13.6 dB (a 20 MHz) | |
| 17.1 dB (a 31.25 MHz) | |
| 24.8 dB (a 62,5 MHz) | |
| 32 dB (a 100 MHz) | |
| Perdita Di Ritorno | 23 dB (a 4 MHz) |
| 24.1 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (a 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 23.6 dB (a 31.25 MHz) | |
| 21.5 dB (a 62,5 MHz) | |
| 20.1 dB (a 100 MHz) | |
| Segnale di runtime | 5.3 ns/m |
| Accoppiamento a resistenza | ≤ 100.00 mΩ/m (a 10 MHz) |
| Tensione nominale, tv via cavo | ≤ 100 V (valore di Picco, non per applicazioni ad alta potenza) |
| Tensione di prova Core/Core | 700 V (50 Hz, 1 min.) |
| Tensione di prova Core/Scudo | 700 V (50 Hz, 1 min.) |
| Capacità di trasporto di corrente cavo | 2 Un (secondo DIN VDE 0891-1) |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| in acc. UL VW1 | |
| Senza alogeni | secondo IEC 60754-1 |
| Resistenza all'olio | secondo EN 60811-2-1 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -20 °C ... 80 °C (cavi, installazione flessibile) |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 4.0Venti sette millioni sessanta mila tre cento seieCl@ss 4.1Venti sette millioni sessanta mila tre cento seieCl@ss 5.0Venti sette millioni sessanta un mille otto cento unoeCl@ss 5.1Venti sette millioni sessanta un mille otto centoeCl@ss 6.0Venti sette millioni due cento settanta nove mila due centoeCl@ss 7.0Venti sette millioni due cento settanta nove mila due cento diciottoeCl@ss 8.0Venti sette millioni due cento settanta nove mila due cento diciottoeCl@ss 9.0Venti sette millioni sessanta mila tre cento undici
UNSPSC 6.01Venti sei millioni cento venti un mille sei cento sediciUNSPSC 7.0901Venti sei millioni cento venti un mille sei cento sediciUNSPSC 11Venti sei millioni cento venti un mille sei cento quattroUNSPSC 12.01Venti sei millioni cento venti un mille sei cento sediciUNSPSC 13.2Trenta un millione due cento cinquanta un mille cinque cento uno
