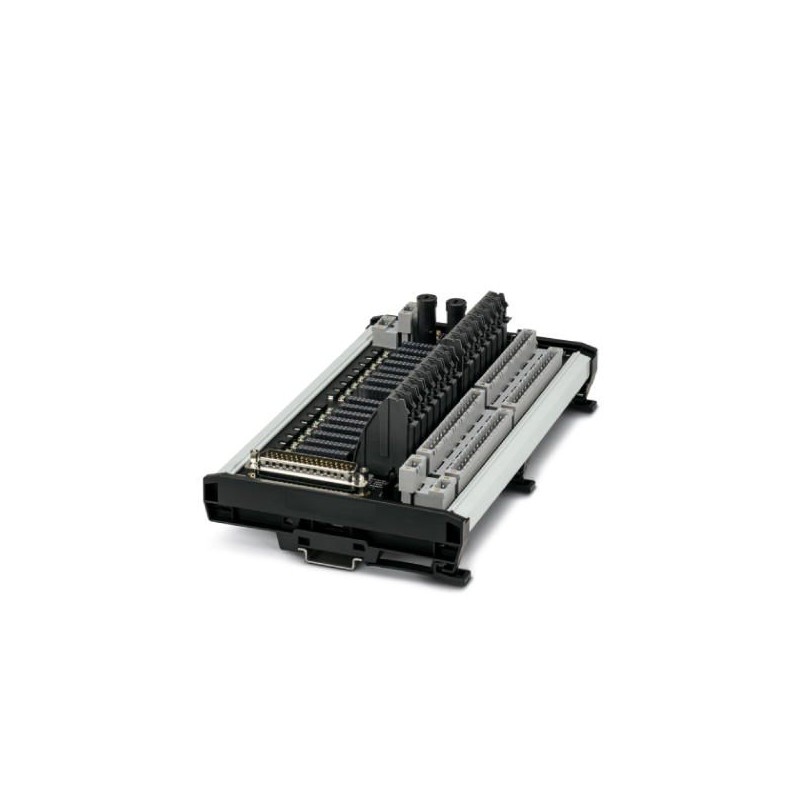

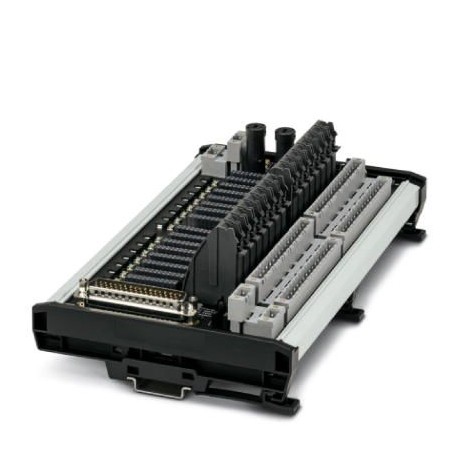

VIP/MSTB/D50M/BASE/16CH/CX/EX 2908788 PHOENIX CONTACT Modulo Base
VIP/MSTB/D50M/BASE/16CH/CX/EX
2908788
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Modulo Base
Elemento base I/O VIP di marshalling con 16 canali per uso universale. I morsetti di campo e l'alimentazione a innesto sono disponibili come accessori. A scelta con tecnologia di connessione a vite o a innesto. Compatibile con la serie Tricon CX DCS (D-SUB 50).
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento otto mila sette cento ottanta otto |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626477992 |
| Peso per Pezzo (escluso imballaggio) | 761.300 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta sei mila nove cento novanta |
| Paese di origine | NOI (Stati Uniti) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
Generale
| Max. tensione di funzionamento Umax | 30 V DC (terminali) |
|---|---|
| Max. tensione di esercizio | 30 V DC (terminali) |
| 230 V AC (terminali) | |
| 30 V DC (A e B terminali) | |
| 30 V DC (D-SUB 50 connettore) | |
| Max. perm. corrente (per ramo) | 3 (campo di segnale) |
| 0,5 A (contatti di comando) | |
| Max. di corrente ammessa | 3 (A e B terminali) |
| Max. totale ammissibile corrente | 10 (per modulo) |
| Display di stato | No |
| Posizione di montaggio | Come desiderata su guida DIN da 35 mm in acc. EN 60715 |
| Grado di protezione | IP20 |
I dati di connessione per il collegamento 1
| Nome connessione | Livello di campo |
|---|---|
| Connessione in acc. con standard | IEC / EN |
| Metodo di connessione | pluggable |
| Numero di connessioni | Quattro |
| Numero di posizioni | Sedici |
I dati di connessione per il collegamento di 2
| Nome connessione | A livello di Controller |
|---|---|
| Metodo di connessione | D-SUB pin strip |
| Numero di connessioni | Uno |
| Numero di posizioni | Cinquanta |
Norme e Regolamenti
| Norme/regolamenti | IEC 60664 |
|---|---|
| DIN EN 50178 | |
| Grado di inquinamento | Due |
| Categoria di sovratensione | II, III |
| Conformità | ANSI/ISA 60079-0; 60079-11; 60079-15 |
| ANSI/IEC 60529 | |
| FM 3600; 3611; 3810 | |
| ATEX | Sira 18ATEX 4041X Ex II 3G; Ex nA IIC T4 Gc; Ex II 3(3)G Ex nA [ic] IIC T4 Gc; Ex II (3)G [Ex ic Gc] IIC Ex II 3G (3)D Ex nA [ic IIIC Dc] IIC T4 Gc; Ex II (3)D [Ex ic Dc] IIIC |
| Sira 18ATEX 2040X Ex II 3(1)G Ex nA [ia Ga] IIC T4 Gc; Ex II (1)G [Ex ia Ga] IIC; Ex II 3G (1)D Ex nA [ia IIIC Da] IIC T4 Gc; Ex II (1)D [Ex ia Da] IIIC | |
| IECEx | IECEx SIR 18.0007 X Ex nA IIC T4 Gc; Ex nA [ic] IIC T4 Gc; [Ex ic Gc] IIC; [Ex ic Dc] IIIC; Ex nA [ia Ga] IIC T4 Gc Ex nA [ic IIIC Dc] IIC T4 Gc; Ex nA [ia IIIC Da] IIC T4 Gc; [Ex ia Ga] IIC; [Ex ia Da] IIIC |
| CSA, USA/Canada | Antiaccensione: Classe I, Div. 2, Gruppi ABCD T4 Connessione di Classe I, II, III, Div. 2, Gruppi ABCDEFG Classe I, Zona 2, lettera A)Ex nA IIC T4 Gc, Classe I, Zona 2 Classe I, Zona 2, con collegamento alla Classe I, Zona 2, lettera A)Ex nA [ic] IIC T4 Gc Classe I, Zona 2, con collegamento alla Classe I, Zona 0, (A)Ex nA [ia Ga] IIC T4 Gc Classe I, Zona 2, con collegamento a Zona 22, (A)Ex nA [ic IIIC Dc] IIC T4 Gc Classe I, Zona 2, con collegamento a Zona 20, (A)Ex nA [ia IIIC Da] IIC T4 Gc |
Classificazioni
eCl@ss 4.0Venti sette millioni due cento cinquanta mila tre cento tredicieCl@ss 4.1Venti sette millioni due cento cinquanta mila tre cento tredicieCl@ss 5.0Venti sette millioni due cento cinquanta mila tre cento tredicieCl@ss 5.1Venti sette millioni due cento cinquanta mila tre cento tredicieCl@ss 7.0Venti sette millioni cento quaranta un mille cento cinquanta dueeCl@ss 8.0Venti sette millioni cento quaranta un mille cento cinquanta dueeCl@ss 9.0Venti sette millioni cento quaranta un mille cento cinquanta due
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato comando (EF008549) | D-Sub |
| numero di poli (EF001391) | 16 |
| corrente nominale (EF000227) | 3 A |
| profondità (EF000049) | 78 mm |
| larghezza (EF000008) | 250 mm |
| altezza (EF000040) | 142.3 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
