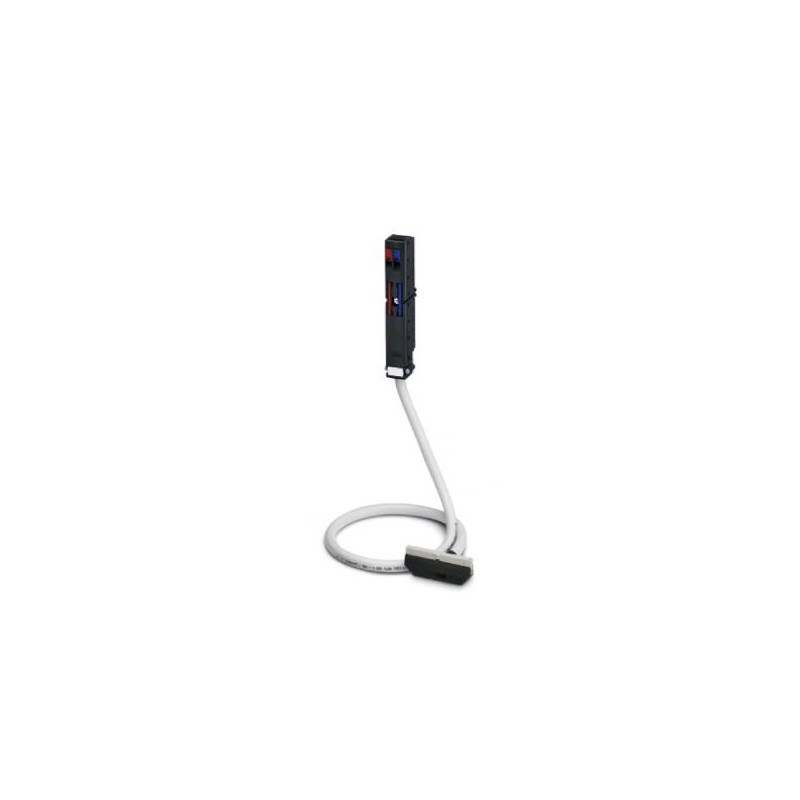

VIP-PA-FLK50/ 8,0M/S7 2322537 PHOENIX CONTACT Adattatore frontale
VIP-PA-FLK50/ 8,0M/S7
2322537
PHOENIX_CONTACT
Adattatore frontale
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2322537 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2317 - |
| Pagina catalogo | Pagina 500 (C_5_2017) |
| GTIN | 4046356452274 |
| Peso per pezzo (confezione esclusa) | 1.584,600 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Nota
| Tipo di nota | Nota per il funzionamento |
|---|---|
| Nota | Schede I/O analogiche Per evitare cortocircuiti, tutti i ponticelli a filo devono essere isolati. Sull'adattatore frontale non deve essere prevista alcuna alimentazione di tensione. |
| Tipo di nota | Nota per il funzionamento |
| Nota | Schede I/O digitali I byte di entrata e di uscita sono legati al potenziale mediante i ponticelli a filo presenti di default. |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Generalità
| Tensione d'esercizio max. ammissibile | < 50 V AC |
|---|---|
| 60 V DC | |
| Max. corrente consentita | 1 A (per conduttore) |
| 8 A (tensione di alimentazione separata) | |
| Posizione d'installazione | a scelta |
| Grado di protezione | IP20 |
Dati di collegamento 1
| Denominazione collegamento | Lato controllo open loop |
|---|---|
| Collegamento | Attacco connettore |
| Nota | Innestabile su schede I/O a 40 pin |
Dati di collegamento 2
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | IDC/FLK conduttore femmina |
| Numero collegamenti | 1 |
| N. poli | 50 |
| Passo | 2,54 mm |
Dati di collegamento 3
| Denominazione collegamento | Alimentazione |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
Cavi
| Struttura conduttore: Numero fili: | 7 |
|---|---|
| Conduttore singolo, materiale | stagnati Cu |
| Conduttore singolo, sezione trasversale | 0,14 mm² |
| Diametro esterno | 10,3 mm |
| Lungh. cavo | 8 m |
| Schermatura | no |
| Cavo senza alogenati | no |
Controllore supportato
| Controllore | SIEMENS S7-300 / ET 200 M |
|---|---|
| - scheda I/O adatta | CPU 312C |
| CPU 313C | |
| CPU 313C-2PtP | |
| CPU 313C-2DP | |
| CPU 314C-2PtP | |
| CPU 314C-2DP | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 322-8BH01-0AB0 | |
| 6ES7 322-8BH10-0AB0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 331-1KF01-0AB0 | |
| 6ES7 331-7NF00-0AB0 | |
| 6ES7 331-7NF10-0AB0 | |
| 6ES7 331-7PF01-0AB0 | |
| 6ES7 331-7PF11-0AB0 | |
| 6ES7 332-5HF00-0AB0 | |
| 6ES7 350-2AH01-0AE0 | |
| 6ES7 357-4AH01-0AE0 | |
| 6ES7 321-7TH00-0AB0 | |
| 6ES7 331-1KF02-0AB0 |
Normative e prescrizioni
| Attacco a norma | CUL |
|---|---|
| Norme/Disposizioni | IEC 60664 |
| DIN EN 50178 | |
| Tensione di isolamento nominale | 63 V |
| Tensione impulsiva di dimensionamento | 0,6 kV (Isolamento funzionale) |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 5.027249290eCl@ss 5.127061800eCl@ss 6.027249200eCl@ss 7.027249290eCl@ss 8.027249290eCl@ss 9.027242292
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2322537-VIP-PA-FLK50/ 8,0M/S7 | 115 Kbytes |
|
