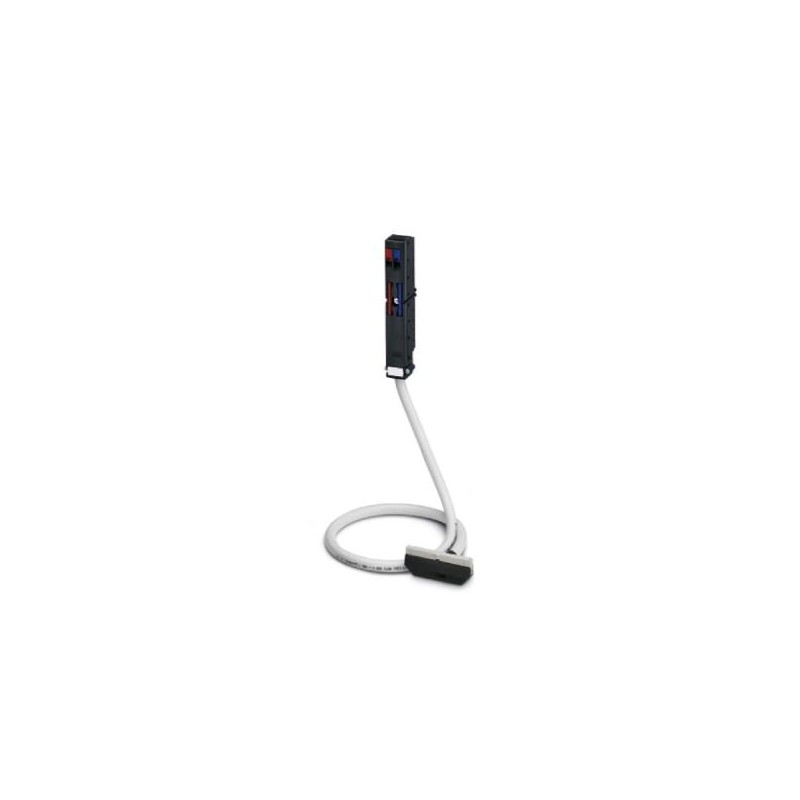

PHOENIX_CONTACT VIP-PA-FLK50/ 4,0M/S7 2322498 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

VIP-PA-FLK50/ 4,0M/S7 2322498 PHOENIX CONTACT Adattatore frontale

Riferimento: VIP-PA-FLK50/ 4,0M/S7

Codice: 2322498

Produttore: PHOENIX_CONTACT

Descrizione:

Adattatore frontale
Adattatore frontale VIP VARIOFACE, con cavi di sistema collegati per SMATIC S7-300, collegabile 1 x 32 canali, lunghezza cavo: 4 m

Categorie:

  • PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2322498
Pezzi/conf.1 PZ
Sales keyCK2317 -
Pagina catalogoPagina 500 (C_5_2017)
GTIN4046356451932
Peso per pezzo (confezione esclusa)874,000 g
Numero tariffa doganale85444290
Paese di origineDE (Germania)

Nota

Tipo di notaNota per il funzionamento
NotaSchede I/O analogiche
Per evitare cortocircuiti, tutti i ponticelli a filo devono essere isolati.
Sull'adattatore frontale non deve essere prevista alcuna alimentazione di tensione.
Tipo di notaNota per il funzionamento
NotaSchede I/O digitali
I byte di entrata e di uscita sono legati al potenziale mediante i ponticelli a filo presenti di default.

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 50 °C
Temperatura ambiente (trasporto e stoccaggio)-20 °C ... 70 °C

Generalità

Tensione d'esercizio max. ammissibile< 50 V AC
60 V DC
Max. corrente consentita1 A (per conduttore)
8 A (tensione di alimentazione separata)
Posizione d'installazionea scelta
Grado di protezioneIP20

Dati di collegamento 1

Denominazione collegamentoLato controllo open loop
CollegamentoAttacco connettore
NotaInnestabile su schede I/O a 40 pin

Dati di collegamento 2

Denominazione collegamentoLivello di campo
CollegamentoIDC/FLK conduttore femmina
Numero collegamenti1
N. poli50
Passo2,54 mm

Dati di collegamento 3

Denominazione collegamentoAlimentazione
CollegamentoConnessione Push-in
Lunghezza di spelatura10 mm
Sezione conduttore rigida0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
Sezione conduttore AWG24 ... 14

Cavi

Struttura conduttore: Numero fili:7
Conduttore singolo, materialestagnati Cu
Conduttore singolo, sezione trasversale0,14 mm²
Diametro esterno10,3 mm
Lungh. cavo4 m
Schermaturano
Cavo senza alogenatino

Controllore supportato

ControlloreSIEMENS S7-300 / ET 200 M
- scheda I/O adattaCPU 312C
CPU 313C
CPU 313C-2PtP
CPU 313C-2DP
CPU 314C-2PtP
CPU 314C-2DP
6ES7 321-1BL00-0AA0
6ES7 322-1BL00-0AA0
6ES7 322-8BH01-0AB0
6ES7 322-8BH10-0AB0
6ES7 323-1BL00-0AA0
6ES7 331-1KF01-0AB0
6ES7 331-7NF00-0AB0
6ES7 331-7NF10-0AB0
6ES7 331-7PF01-0AB0
6ES7 331-7PF11-0AB0
6ES7 332-5HF00-0AB0
6ES7 350-2AH01-0AE0
6ES7 357-4AH01-0AE0
6ES7 321-7TH00-0AB0
6ES7 331-1KF02-0AB0

Normative e prescrizioni

Attacco a normaCUL
Norme/DisposizioniIEC 60664
DIN EN 50178
Tensione di isolamento nominale63 V
Tensione impulsiva di dimensionamento0,6 kV (Isolamento funzionale)
Grado d'inquinamento2
Categoria di sovratensioneII

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"
