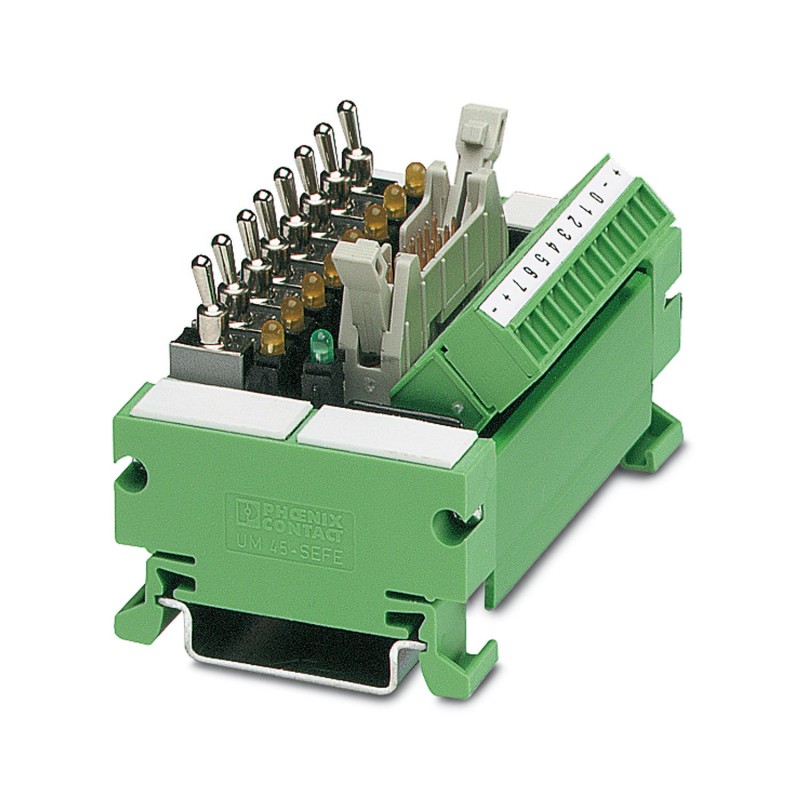

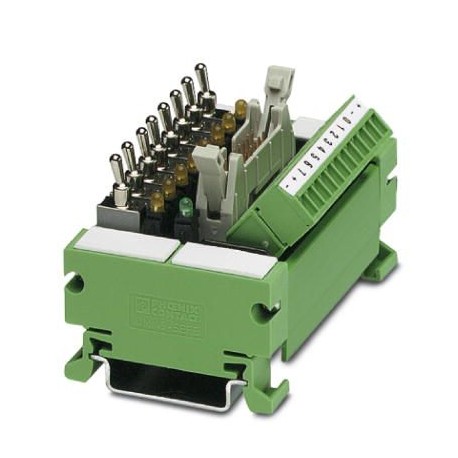

UM 45-DI/DO/S/LA/SIM8 2968205 PHOENIX CONTACT Modulo d’interfaccia
UM 45-DI/DO/S/LA/SIM8
2968205
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Modulo d’interfaccia
Modulo di collegamento VARIOFACE, con connettore a innesto per cavo piatto e connettore a innesto COMBICON, per simulazione, per 8 segnali, per montaggio su NS 35/7.5
Modulo di commutazione VARIOFACE, con cavo piatto e connettore COMBICON, per la simulazione, per 8 segnali, per montaggio NS 35/7.5
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2968205 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2261 - |
| Pagina catalogo | Pagina 535 (C_5_2017) |
| GTIN | 4017918173685 |
| Peso per pezzo (confezione esclusa) | 61,080 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Generalità
| Tensione d’esercizio max. ammessa | 30 V DC |
|---|---|
| Corrente max. ammessa (per segnale) | 1 A |
| Corrente max. ammessa (tutti i segnali) | 3 A (connettore maschio FLK) |
| Corrente max. ammessa (alimentazione separata) | 8 A (morsetto +, -) |
| 3 A (+, - FLK) | |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
| Grado di protezione | IP00 |
Dati di connessione connessione 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | Morsetto a vite estraibile |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
Dati di connessione connessione 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Connettore maschio IDC/FLK |
| Numero collegamenti | 1 |
| N. poli | 14 |
| Passo | 2,54 mm |
Controllore supportato
| Controllore | ABB S800 I/O |
|---|---|
| - scheda I/O adatta | DO810 |
| DI818 | |
| DO840 | |
| Controllore | SIEMENS S7-400 |
| - scheda I/O adatta | 6ES7 421-1BL01-0AA0 |
| 6ES7 422-1BL00-0AA0 | |
| 6ES7 422-7BL00-0AB0 | |
| Controllore | GE-FANUC 90-30 |
| - scheda I/O adatta | IC693 MDL241 |
| IC693 MDL634 | |
| IC693 MDL645 | |
| IC693 MDL646 | |
| IC693 MDL732 | |
| IC693 MDL740 | |
| IC693 MDL742 | |
| Controllore | ALLEN-BRADLEY ControlLogix |
| - scheda I/O adatta | 1756-IB32 |
| 1756-IB16 | |
| 1756-OB32 | |
| 1756-OB16E | |
| Controllore | ALLEN-BRADLEY PLC 5 |
| - scheda I/O adatta | 1771 IBN |
| 1771 OBN | |
| Controllore | ALLEN-BRADLEY SLC 500 |
| - scheda I/O adatta | 1746 IB16 |
| 1746 ITB16 | |
| 1746 IN16 | |
| 1746 IB 32 | |
| 1746 OB16 | |
| 1746 OB 32 | |
| Controllore | HONEYWELL Experion PKS C200 |
| - scheda I/O adatta | TC-IDD 321 |
| TC-ODD 321 | |
| Controllore | MITSUBISHI MELSEC Q |
| - scheda I/O adatta | QX81 |
| QY81P | |
| Controllore | SIEMENS S7-300 / ET 200 M |
| - scheda I/O adatta | CPU 313C-2DP |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7 321-1BH02-0AA0 | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 321-1BH10-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| 6ES7 322-1BH01-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| Controllore | Schneider Electric Modicon TSX QUANTUM |
| - scheda I/O adatta | DDI 353 |
| DDI 853 | |
| Controllore | ALLEN-BRADLEY ControlLogix |
| - scheda I/O adatta | DI810 |
| DI830 | |
| DI840 | |
| Controllore | Emerson DeltaV |
| - scheda I/O adatta | VE4001S2T2B3 |
| VE4002S1T1B3 | |
| VE4002S1T2B3 | |
| VE4002S1T2B3 Series 2 | |
| VE4002S1T2B6 | |
| Controllore | GE-FANUC RX3i |
| - scheda I/O adatta | IC694MDL660 |
| IC694MDL754 | |
| Controllore | YOKOGAWA CS3000 CentumVP |
| - scheda I/O adatta | ADV151 |
| ADV161 | |
| Controllore | YOKOGAWA STARDOM |
| - scheda I/O adatta | NFDV151 |
| NFDV161 |
Normative e prescrizioni
| Norme/Disposizioni | DIN EN 50178 |
|---|---|
| IEC 60664 | |
| Tensione di isolamento nominale | 50 V |
| Tensione impulsiva di dimensionamento | 0,5 kV (Isolamento funzionale) |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a vite |
| tipo di collegamento elettrico, lato comando (EF008549) | spina piatta |
| numero di poli (EF001391) | 12 |
| corrente nominale (EF000227) | 1 A |
| profondità (EF000049) | 50.9 mm |
| larghezza (EF000008) | 74.8 mm |
| altezza (EF000040) | 50.02 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2968205-UM 45-DI/DO/S/LA/SIM8 | 119 Kbytes |
|
