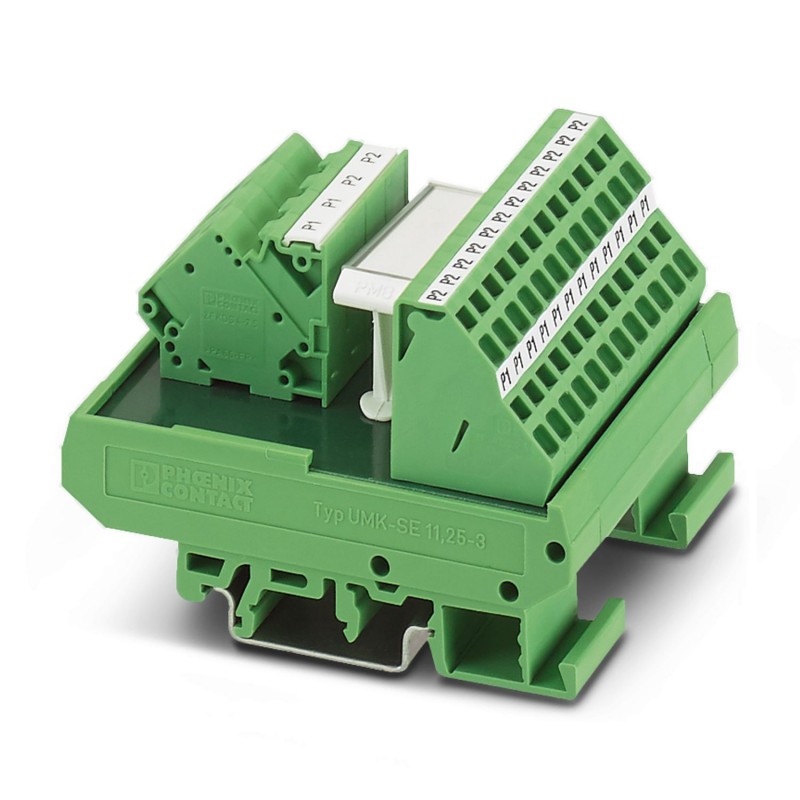

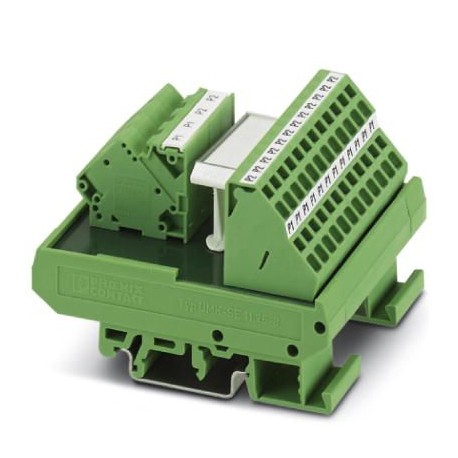

UMK- PVB 2/24/ZFKDS 2302366 PHOENIX CONTACT Ripartitore di potenziale
UMK-PVB 2/24/ZFKDS
2302366
PHOENIX_CONTACT
Ripartitore di potenziale
Modulo VARIOFACE, con due barre di potenziale (P1,P2) per la distribuzione del potenziale, per il montaggio su NS 32 o su NS 35/7,5
Modulo VARIOFACE, con due livelli equipotenziali (P1, P2) per la ripartizione del potenziale per il montaggio su NS 32 o NS 35/7,5
sistemi di distribuzione dell’energia/apparecchi elettrici > Blocco terminale con morsettiere di distribuzione
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il funzionamento | I requisiti di isolamento necessari per l'applicazione (isolamento di base o rinforzato) devono essere soddisfatti con misure adeguate (ad es. piastre di separazione) contro i moduli adiacenti (in direzione della guida DIN). |
| Nota per il funzionamento | Assicuratevi che la tensione di alimentazione del dispositivo abbia un potenziale di riferimento comune. |
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
| Tipo di prodotto | Ripartitore di potenziale |
| Famiglia di prodotti | VARIOFACE |
| Stato di manutenzione dei dati | |
| Revisione articolo | 07 |
| Caratteristiche di isolamento | |
| isolamento | Isolamento funzionale |
| Grado di inquinamento | 2 |
| Tensione nominale UN | 250 V AC/DC |
| Max. amperaggio per segnale | 17 A |
| Corrente cumulativa massima di tutti i segnali | 32 A (per potenziale) |
| Tensione di isolamento nominale | 260 V |
| Tensione impulsiva di dimensionamento | 2,3 kV |
| Alimentazione | |
| Collegamento | Connessione a molla |
| Lunghezza di spelatura | 8 mm |
| Numero collegamenti | 2 |
| Sezione conduttore rigida | 0,2 mm² ... 6 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 10 |
| Ripartizione | |
| Collegamento | Connessione a molla |
| Lunghezza di spelatura | 8 mm |
| Numero collegamenti | 24 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Larghezza | 67,5 mm |
| Altezza | 77 mm |
| Profondità | 51,5 mm |
| Colore | verde (RAL 6021) |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Norme/Disposizioni | EN IEC 61010-2-201 |
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione d'installazione | a scelta |
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 77 mm |
| larghezza (EF000008) | 67.5 mm |
| profondità (EF000049) | 51.5 mm |
| max. corrente nominale (EF007926) | 32 A |
| numero di poli (EF001391) | 2 |
| sezione conduttore flessibile (a filo sottile) con bussola d'estremità (EF003460) | 0.2 mm² |
| sezione conduttore rigida (uni-/multifilare) (EF003462) | 0.2 mm² |
| numero di punti di fissaggio per ogni polo (EF002519) | 12 |
| con guida PE (EF007967) | No |
| con guida N (EF007963) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2302366-UMK- PVB 2/24/ZFKDS | 113 Kbytes |
|
