PHOENIX_CONTACTInterfaceUMK- EC38/38-XOL 2976284 PHOENIX CONTACT Modulo d’interfaccia

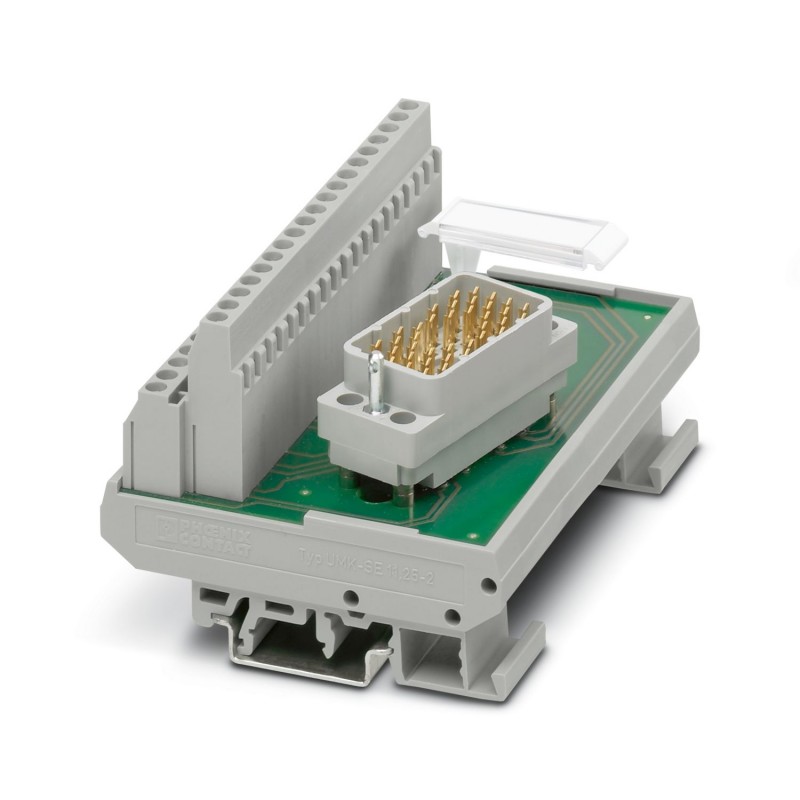

PHOENIX_CONTACT UMK-EC38/38-XOL 2976284 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

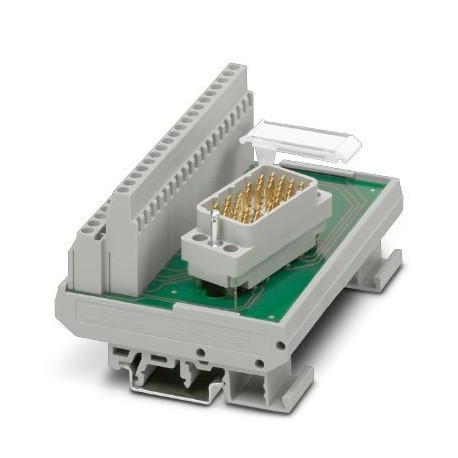

UMK- EC38/38-XOL 2976284 PHOENIX CONTACT Modulo d’interfaccia

Riferimento: UMK-EC38/38-XOL

Codice: 2976284

Produttore: PHOENIX_CONTACT

Prodotto su richiesta, non accetta il ritorno.

Descrizione:

Modulo d’interfaccia
Modulo di interconnessione, collegamento 1: Collegamento a vite, collegamento 2: EDAC / ELCO 1x spratto a 38 poli (ELCO tipo 8016 spratto / EDAC spratto tipo 516, sinistra)
Modulo di interfaccia, collegamento 1: Connettore maschio EDAC / ELCO 1x 38-poli (Connettore maschio ELCO Tipo 8016 / connettore maschio EDAC Tipo 516, sinistra), collegamento 2: Connessione a vite 38-poli

Categorie:

  • sistemi di controllo industriali (PLC) > modulo di interfaccia
  • PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 202,99 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Caratteristiche articolo
Tipo di prodottoModulo di interfaccia
Famiglia di prodottiVARIOFACE
Numero di poli38
Funzionamento100 % ED
Stato di manutenzione dei dati
Revisione articolo09
Caratteristiche di isolamento: Distanze in aria e linee di fuga
isolamentoIsolamento funzionale
Categoria di sovratensioneII
Grado di inquinamento2
Caratteristiche elettriche
Tensione di esercizio (AC)≤ 30 V AC
Tensione di esercizio (DC)≤ 60 V DC
Corrente (per derivazione)≤ 2 A
Corrente (Corrente cumulativa)≤ 76 A
Distanze in aria e linee di fuga
Tensione di isolamento nominale85 V
Tensione impulsiva di dimensionamento0,8 kV (1,2 / 50 μs)
Dati di collegamento
Collegamento 1 (livello di controllo)
CollegamentoConnettore maschio EDAC / ELCO
Codifica1-1
Numero collegamenti1
Numero di poli38
NotaConnettore maschio ELCO Tipo 8016 / connettore maschio EDAC Tipo 516, sinistra
Passo3,81 mm
Collegamento 2 (livello di campo)
CollegamentoConnessione a vite
Lunghezza di spelatura7 mm
FilettaturaM3
Numero di poli38
Sezione conduttore rigida0,2 mm² ... 4 mm²
Sezione conduttori rigidi (2 conduttori della stessa sezione)0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
0,25 mm² ... 1,5 mm² (Capocorda montato senza collare di isolamento)
0,25 mm² ... 2,5 mm² (Capocorda con collare in plastica)
Sezione conduttori flessibili (2 conduttori della stessa sezione)0,2 mm² ... 1,5 mm²
0,25 mm² ... 0,75 mm² (Capocorda montato senza collare di isolamento)
0,5 mm² ... 0,5 mm² (Capocorda montato TWIN con collare di isolamento)
Sezione conduttore AWG24 ... 12
Coppia di serraggio0,5 Nm ... 0,6 Nm
Passo5,08 mm
Segnalazione
Indicazione di stato disponibileNo
Dimensioni
Dimensioni articolo
Larghezza101,5 mm
Altezza77 mm
Profondità57,32 mm
Indicazioni materiale
Coloregrigio (RAL 7042)
Materiale isolante custodiaPoliammide PA non rinforzato
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezione (Modulo)IP00
Grado di protezione (Luogo di installazione)≥ IP54
Temperatura ambiente (esercizio)-20 °C ... 50 °C
Temperatura ambiente (stoccaggio/trasporto)-20 °C ... 70 °C
Posizione elevata≤ 2000 m
Omologazioni
UKCA
CertificatoConformità UKCA
Normative e prescrizioni
Distanze in aria e linee di fuga
Norme/DisposizioniEN IEC 60664-1
Montaggio
Tipo di montaggioMontaggio su guida DIN
Posizione d'installazionea scelta
Note
Nota per il funzionamentoPer l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo.

ETIM for 2976284 Controllori logici programmabili (PLC) (EC002780)

Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaraccordo a vite
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica38
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica30 V
Nome caratteristicacorrente nominale (EF000227)
Valore caratteristica2 A
Nome caratteristicaprofondità (EF000049)
Valore caratteristica57.32 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica101.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica77 mm
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaguida DIN 35 mm

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2976284-UMK- EC38/38-XOL
114 Kbytes
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT
29 Mbytes
