PHOENIX_CONTACTRelè industrialiUMK- 8 RM110DC/MKDS 2972945 PHOENIX CONTACT Modulo a relè multipli

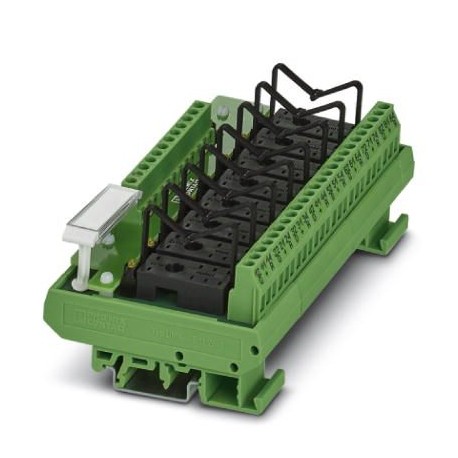

PHOENIX_CONTACT UMK- 8 RM110DC/MKDS 2972945 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

UMK- 8 RM110DC/MKDS 2972945 PHOENIX CONTACT Modulo a relè multipli

Riferimento: UMK- 8 RM110DC/MKDS

Codice: 2972945

Produttore: PHOENIX_CONTACT

Descrizione:

Modulo a relè multipli

Categorie:

  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione 2972945
Pezzi/conf. 1 PZ
Sales keyCK6164 -
Pagina catalogoPagina 551 (C_7_2013)
GTIN4017918088873
Peso per pezzo (confezione esclusa)218,940 g
Numero tariffa doganale85364900
Paese di origineDE (Germania)

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Larghezza135 mm
Altezza77 mm
Profondità59 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 50 °C
Temperatura ambiente (trasporto e stoccaggio)-20 °C ... 70 °C

Dati d'ingresso

Tensione d'ingresso nominale UN110 V DC
Range d'ingresso rispetto a UN0,8 ... 1,1
Corrente d'ingresso tipica con UN2 mA (Segnalazione luminosa)
Nome protezionediodo di smorzamento
Circuito/componente di protezioneDiodo di smorzamento
Nome protezioneProt. contro inversione polarità
Circuito/componente di protezioneDiodo contro inv. polarità
Indicazione tensione di esercizioLED giallo
Indicazione di stato/canaleLED giallo

Dati d'uscita

Esecuzione dei contatti1 di scambio
Max. tensione commutabile250 V AC/DC
Corrente di carico permanente5 A
Max. corrente d'inserzione8 A
Rilevamento guasto (rottura conduttore / cortocircuito)no

Generalità

Numero di canali8
Possibili equipaggiamentiRelè in miniatura o optoaccoppiatore in miniatura
Con equipaggiamentono
Grado di protezioneIP20
Posizione d'installazionea scelta
Coloreverde

Dati di connessione connessione 1

Denominazione collegamentoIngresso
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
FilettaturaM3
Sezione conduttore rigida0,2 mm² ... 4 mm²
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
Sezione conduttore AWG24 ... 12
Numero collegamenti1
N. poli12

Dati di connessione connessione 2

Denominazione collegamentoUscita
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
FilettaturaM3
Sezione conduttore rigida0,2 mm² ... 4 mm²
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
Sezione conduttore AWG24 ... 12
Numero collegamenti24
N. poli3

Normative e prescrizioni

Norme/DisposizioniDIN EN 50178
IEC 60664
Tensione di isolamento nominale260 V AC
Tensione impulsiva di dimensionamento4 kV (Isolamento base fra circuiti contatti d'uscita)
6 kV (Separazione sicura e isolamento rinforzato fra circuito d'ingresso e circuiti contatti d'uscita)
Grado d'inquinamento2
Categoria di sovratensioneIII

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2972945-UMK- 8 RM110DC/MKDS
111 Kbytes
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT
28 Mbytes
