PHOENIX_CONTACTRelè industrialiUMK-16 RM 24DC/MKDS 2972990 PHOENIX CONTACT Modulo a relè multipli

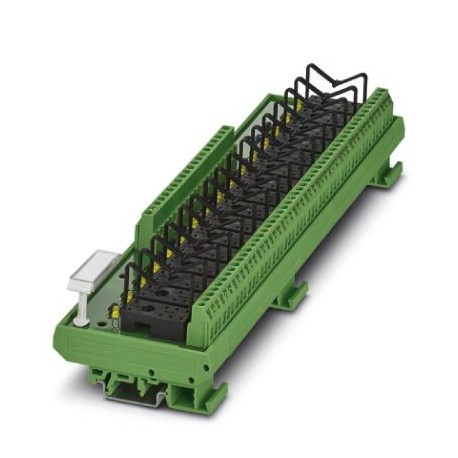

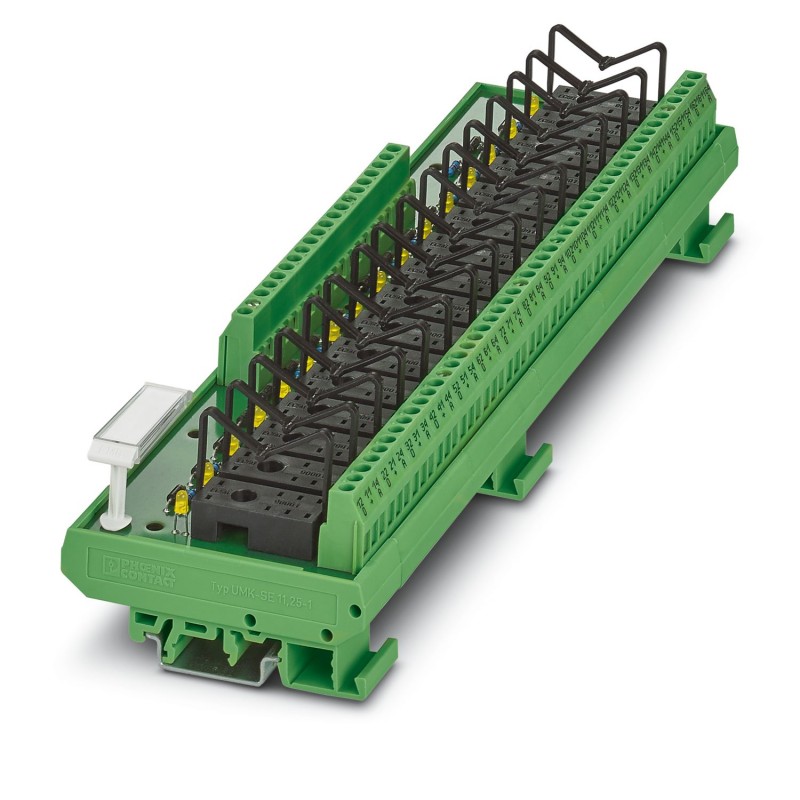

PHOENIX_CONTACT UMK-16 RM 24DC/MKDS 2972990 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

UMK-16 RM 24DC/MKDS 2972990 PHOENIX CONTACT Modulo a relè multipli

Riferimento: UMK-16 RM 24DC/MKDS

Codice: 2972990

Produttore: PHOENIX_CONTACT

Prodotto su richiesta, non accetta il ritorno.

Descrizione:

Modulo a relè multipli
Modulo VARIOFACE, per 16 relè miniaturizzati o optoaccoppiatori miniaturizzati a innesto, con indicatore luminoso, tensione di ingresso 24 V DC
Modulo VARIOFACE, per 16 relè a innesto in miniatura o optoaccoppiatori in miniatura, con LED, tensione d’ingresso 24 V DC

Categorie:

  • relè > zoccolo per relè
  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 218,20 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Note
Limitazione dell'uso
Nota EMCEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download
Caratteristiche articolo
Tipo di prodottoModulo relè a più canali
Numero di canali16
Possibili equipaggiamentiRelè in miniatura o optoaccoppiatore in miniatura
Con equipaggiamentono
Stato di manutenzione dei dati
Revisione articolo11
Caratteristiche di isolamento
Categoria di sovratensioneIII
Grado di inquinamento2
Caratteristiche elettriche
Potenza dissipata massima in condizioni nominali48 mW
Tensione di isolamento nominale260 V AC
Tensione impulsiva di dimensionamento4 kV (Isolamento base fra circuiti contatti d'uscita)
6 kV (Separazione sicura e isolamento rinforzato fra circuito d'ingresso e circuiti contatti d'uscita)
Dati di ingresso
Tensione d'ingresso nominale UN24 V DC
Range d'ingresso rispetto a UN0,8 ... 1,1
Corrente d'ingresso tipica con UN2 mA (Spia luminosa)
Circuito di protezionediodo di smorzamento; Diodo di smorzamento
Prot. contro inversione polarità; Diodo contro inv. polarità
Indicazione tensione di esercizioLED giallo
Indicazione di stato/canaleLED giallo
Dati di uscita
Possibili equipaggiamentiRelè in miniatura o optoaccoppiatore in miniatura
Commutazione
Tipo di commutazione del contatto1 contatto deviatore
Max. tensione commutabile250 V AC/DC
Corrente di carico permanente5 A
Max. corrente d'inserzione8 A
Rilevamento guasto (rottura conduttore / cortocircuito)no
Dati di collegamento
Ingresso
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
FilettaturaM3
Numero collegamenti1
Numero di poli20
Sezione conduttore rigida0,2 mm² ... 4 mm²
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
Sezione conduttore AWG24 ... 12
Uscita
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
FilettaturaM3
Numero collegamenti48
Numero di poli3
Sezione conduttore rigida0,2 mm² ... 4 mm²
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
Sezione conduttore AWG24 ... 12
Segnalazione
Indicazione di stato disponibileSì
Dimensioni
Larghezza259 mm
Altezza77 mm
Profondità59 mm
Indicazioni materiale
Coloreverde (RAL 6021)
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezioneIP00
Temperatura ambiente (esercizio)-20 °C ... 50 °C
Temperatura ambiente (stoccaggio/trasporto)-20 °C ... 70 °C
Normative e prescrizioni
Norme/DisposizioniDIN EN 50178
IEC 60664
Montaggio
Tipo di montaggioMontaggio su guida DIN
Posizione d'installazionea scelta

ETIM for 2972990 Relè (EC001456)

Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaaltro
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaaltro
Nome caratteristicacon morsetti amovibili (EF003340)
Valore caratteristicaNo
Nome caratteristicaintegrazione funzionale possibile (EF003444)
Valore caratteristicaNo
Nome caratteristicalarghezza (EF000008)
Valore caratteristica259 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica77 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica59 mm

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2972990-UMK-16 RM 24DC/MKDS
110 Kbytes
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT
28 Mbytes
