PHOENIX_CONTACTInterfaceUM 45-D50SUB/B/ZFKDS 2293705 PHOENIX CONTACT Modulo d’interfaccia

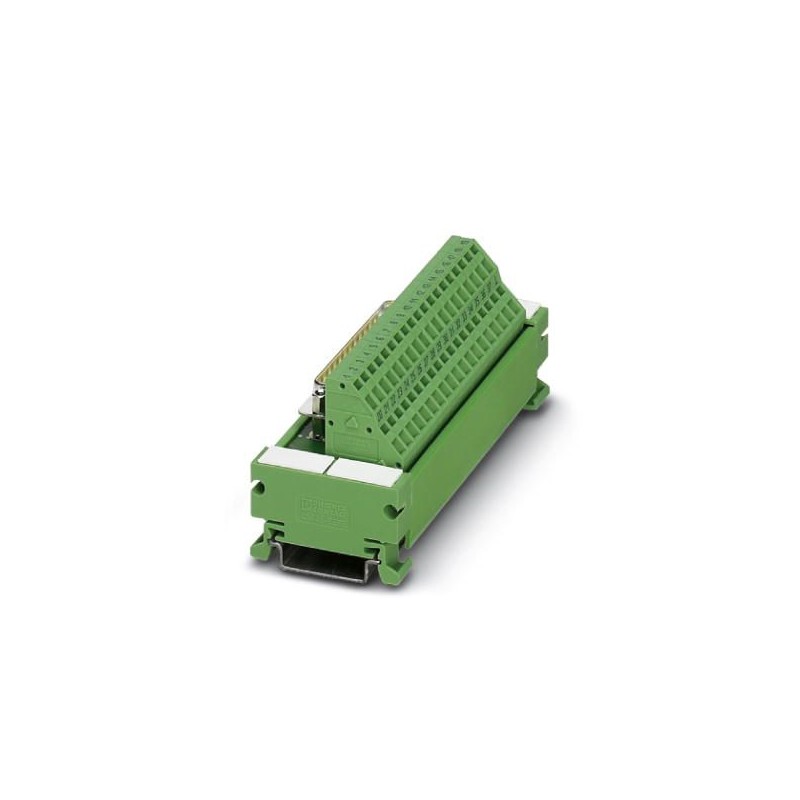

PHOENIX_CONTACT UM 45-D50SUB/B/ZFKDS 2293705 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

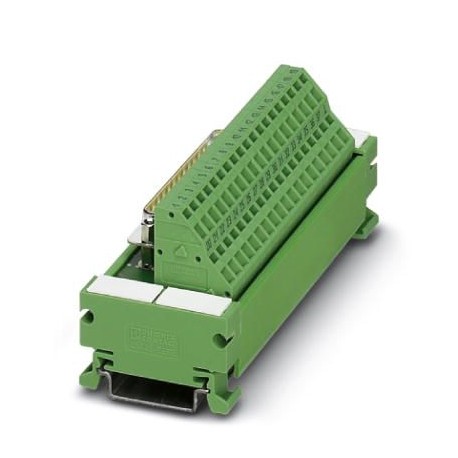

UM 45-D50SUB/B/ZFKDS 2293705 PHOENIX CONTACT Modulo d’interfaccia

Riferimento: UM 45-D50SUB/B/ZFKDS

Codice: 2293705

Produttore: PHOENIX_CONTACT

Prodotto su richiesta, non accetta il ritorno.

Descrizione:

Modulo d’interfaccia
Modulo VARIOFACE, con collegamento a molla e connettore femmina ultraminiaturizzato D, per il montaggio su NS 35/7,5, numero di poli 50

Categorie:

  • sistemi di controllo industriali (PLC) > modulo di interfaccia
  • PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 190,72 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 4-5 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2293705
Pezzi/conf.1 PZ
Sales keyCK2223 -
Pagina catalogoPagina 308 (IF_2011)
GTIN4017918120603
Peso per pezzo (confezione esclusa)156,660 g
Numero tariffa doganale85369010
Paese di origineDE (Germania)

Dimensioni

Larghezza156 mm
Altezza45 mm
Profondità50 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 50 °C
Temperatura ambiente (trasporto e stoccaggio)-20 °C ... 70 °C

Generalità

Tensione d’esercizio max. ammessa25 V AC
60 V DC
Corrente max. ammessa (per segnale)2,5 A
1,5 A (con carico uniforme di tutte le derivazioni)
N. poli50
Segnalazione statoNo
Posizione d'installazionea scelta
Grado di protezioneIP20

Dati di connessione connessione 1

Denominazione collegamentoLivello di campo
Attacco a normaIEC / EN
CollegamentoConnessione a molla
Lunghezza di spelatura8 mm
FilettaturaM3
Sezione conduttore rigida0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile0,2 mm² ... 1,5 mm²
Sezione conduttore AWG24 ... 14

Dati di connessione connessione 2

Denominazione collegamentoLivello di controllo
CollegamentoConnettore femmina D-SUB
Numero collegamenti1
N. poli50

Normative e prescrizioni

Norme/DisposizioniIEC 60664
DIN EN 50178
Tensione di isolamento nominale125 V
Tensione impulsiva di dimensionamento1,2 kV
isolamentoIsolamento funzionale
Grado d'inquinamento2
Categoria di sovratensioneII

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 2293705 Controllori logici programmabili (PLC) (EC002780)

Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaraccordo a molla
Nome caratteristicatipo di collegamento elettrico, lato comando (EF008549)
Valore caratteristicaD-Sub
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica50
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica30 V
Nome caratteristicacorrente nominale (EF000227)
Valore caratteristica2.5 A
Nome caratteristicaprofondità (EF000049)
Valore caratteristica49.7 mm
Nome caratteristicalarghezza (EF000008)
Valore caratteristica156 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica45 mm
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaguida DIN 35 mm

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2293705-UM 45-D50SUB/B/ZFKDS
105 Kbytes
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT
29 Mbytes
