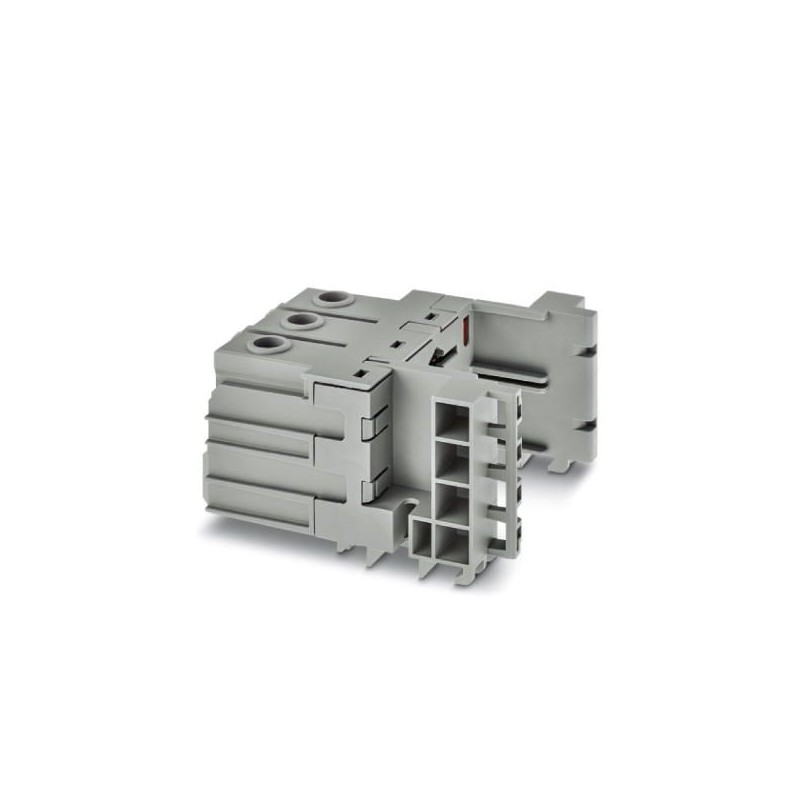

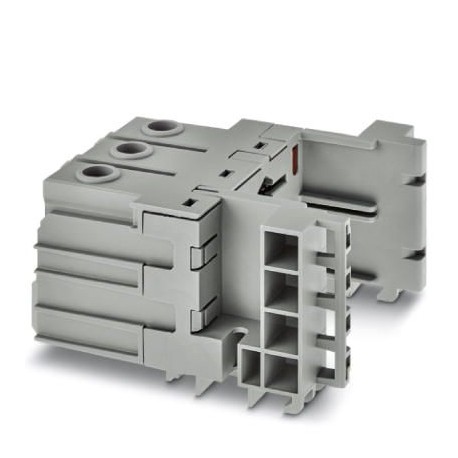

VAL-MS BE/1+1/1U/FM 2909628 PHOENIX CONTACT Elemento di Base
VAL-MS BE/1+1/1U/FM
2909628
PHOENIX_CONTACT
Elemento di Base
Presa per dispositivo universale di protezione da sovratensioni e correnti da fulmine a innesto per applicazioni fino a 240 V con due conduttori e messa a terra, con contatto di segnalazione remoto
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento nove mila sei cento venti otto |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| Pagina del catalogo | Pagina 39 (C-4-2017) |
| GTIN | 4055626370552 |
| Peso per Pezzo (escluso imballaggio) | 222.220 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta tré mila dieci |
| Paese di origine | NOI (Stati Uniti) |
Condizioni ambientali
| Grado di protezione | IP20 (solo quando tutti i punti terminali sono utilizzati) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Altitudine | ≤ 2000 m slm (al di sopra del livello medio del mare)) |
| Ammessa umidità (funzionamento) | 5 % ... 95 % |
| Ammortizzatore (funzionamento) | 30g (sinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazioni (funzionamento) | 7.5 g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
Generale
| Prova IEC classificazione | I / II |
|---|---|
| T1 / T2 | |
| Io | |
| IT tipo di | T1 / T2 |
| IEC sistema di alimentazione | TN-S |
| Modalità di protezione | L-N |
| N-PE | |
| Tipo di montaggio | Guida DIN 35 mm |
| Colore | grigio |
| Materiale custodia | PA 6.6 |
| PBT | |
| Grado di inquinamento | Due |
| Classe di infiammabilità secondo UL 94 | V-0 |
| Tipo | Guida DIN modulo a due sezione, divisibile |
| Numero di posizioni | Due |
| Protezione da sovratensioni messaggio di errore | L'indicazione a distanza di contatto |
Descrizioni aggiuntive
| Nota | Per l'installazione in un tocco protetto armadio. Per applicazioni con UC> 500 V distanze di lato e le distanze all'area di connessione deve essere minimo di 5 mm tra le diverse componenti attivi tra cui messa a terra delle parti. |
|---|
Il circuito di protezione
| Frequenza nominale fN | 50 Hz (60 Hz) |
|---|---|
| Tensione continua massima UC | 480 V AC |
| Corrente nominale di cortocircuito hoSCCR | 25 kA |
| Max. fusibile di backup con V-tipo di cablaggio | 80 A AC (gG - 16 mm2) |
| Max. fusibile di backup con ramo di cablaggio | 160 CA (gG) |
Indicatore/segnalazione remota
| La funzione di commutazione | PDT contatto |
|---|---|
| Tensione di esercizio | 5 V AC 250 V AC |
| 125 V AC (UL) | |
| 125 V DC (200 mA DC) | |
| Corrente di funzionamento | 5 mA CA ... 1,5 A |
| 1 A (UL) | |
| 1 (30 V DC) | |
| Metodo di connessione | Push-in connessione a molla |
| Lunghezza di spelatura | 6 mm |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 0,5 mm2 |
| Sezione conduttore solido min. | 0,14 mm2 |
| Sezione conduttore solid max. | 0,5 mm2 |
| Sezione conduttore AWG | 24 ... 20 (UL) |
Connessione dati
| Metodo di connessione | Collegamento a vite |
|---|---|
| La filettatura della vite | M5 |
| Coppia di serraggio | 2.5 Nm ... 3 Nm |
| 22 lbf- . ... 26.5 lbf- . (UL) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile min. | 1,5 mm2 |
| Sezione conduttore flessibile max. | 25 mm2 |
| Sezione conduttore solido min. | 1,5 mm2 |
| Sezione conduttore solid max. | 35 mm2 |
| Sezione conduttore AWG | 15 2 ... |
| 10 ... 2 (UL) |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta mila due cento unoeCl@ss 4.1Venti sette millioni cento trenta mila otto cento unoeCl@ss 5.0Venti sette millioni cento trenta mila otto cento unoeCl@ss 5.1Venti sette millioni cento trenta mila otto cento unoeCl@ss 6.0Venti sette millioni cento trenta mila otto centoeCl@ss 7.0Venti sette millioni cento trenta mila otto cento tréeCl@ss 8.0Venti sette millioni cento trenta mila otto cento tréeCl@ss 9.0Venti sette millioni cento trenta mila otto cento tré
UNSPSC 6.01Trenta millioni due cento dodici mila dieciUNSPSC 7.0901Trenta nove millioni cento venti un mille sei cento dieciUNSPSC 11Trenta nove millioni cento venti un mille sei cento dieciUNSPSC 12.01Trenta nove millioni cento venti un mille sei cento dieciUNSPSC 13.2Trenta nove millioni cento venti un mille sei cento venti
