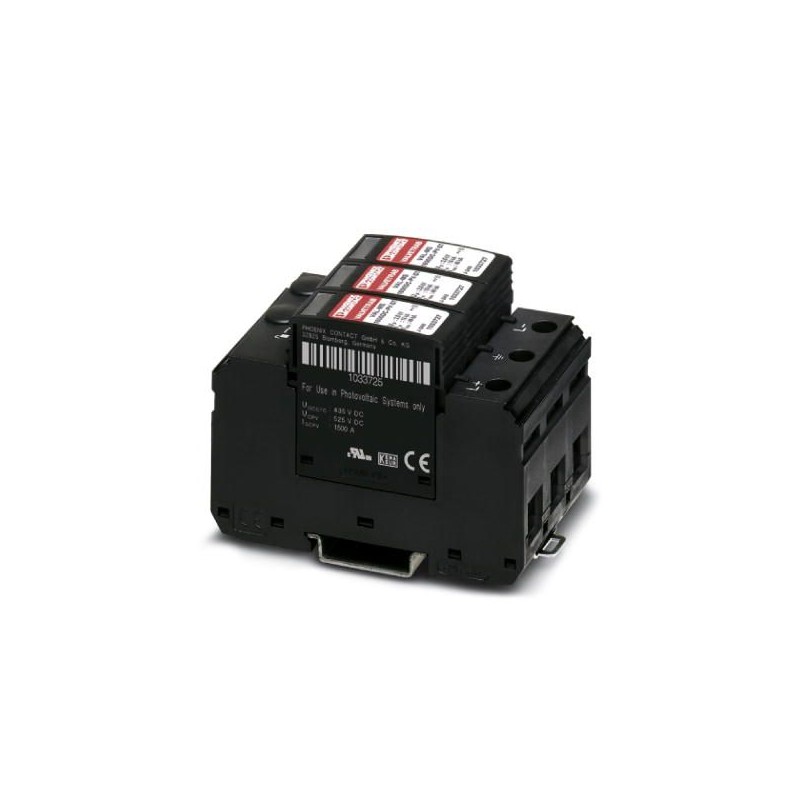

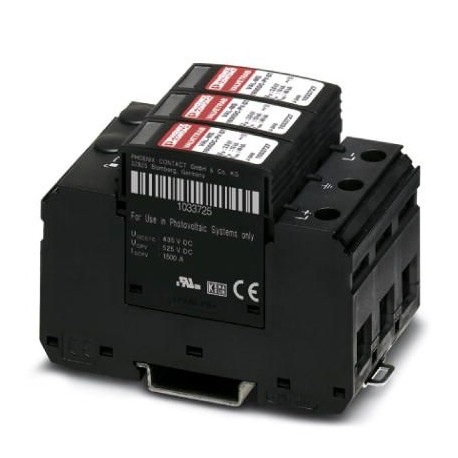

VAL-MS 1500DC-PV/2+V 1033708 PHOENIX CONTACT Scaricatore di sovratensione di tipo 2
VAL-MS 1500DC-PV/2+V
1033708
PHOENIX_CONTACT
Scaricatore di sovratensione di tipo 2
Caricatore di sovratensione per sistemi isolati in corrente continua da 1500 V DC e 2 poli, per montaggio su rotaia, elemento base a 3 poli, tre elementi di protezione plug-in con controllo della temperatura, segnalazione di stato in ogni connettore.
messa a terra, protezione da fulmini e sovratensioni > Limitatore di sovratensione per rete elettrica
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione trenta tré mila sette cento otto |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626540351 |
| Peso per Pezzo (escluso imballaggio) | 335.300 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento cinquanta quattro mila |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 (solo quando tutti i punti terminali sono utilizzati) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Altitudine | ≤ 3000 m (slm (al di sopra del livello medio del mare)) |
| Ammessa umidità (funzionamento) | 5 % ... 95 % |
| Ammortizzatore (funzionamento) | 30g (sinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazioni (funzionamento) | 5g (5-500 Hz/2.5 h/XYZ) |
Generale
| Prova IEC classificazione | PV II |
|---|---|
| PV T2 | |
| IT tipo di | T2 |
| IEC sistema di alimentazione | DC |
| SPD comportamento di errore | OCM (circuito Aperto)in modalità |
| Configurazione della connessione | Y configurazione |
| Posizione di installazione | All'interno |
| Accessibilità | Accessibile |
| Posizione di installazione del dispositivo di disconnessione | Interno |
| Modalità di protezione | (L+ I) - (L-) |
| (L+) - PE | |
| (L-) - PE | |
| Tipo di montaggio | Guida DIN 35 mm |
| Colore | jet nero RAL 9005 |
| Materiale custodia | PA 6.6-FR |
| PBT-FR | |
| Grado di inquinamento | Due |
| Distanza tra live e messa a terra delle parti | 8 mm |
| Classe di infiammabilità secondo UL 94 | V-0 |
| Tipo | Guida DIN modulo a due sezione, divisibile |
| Protezione da sovratensioni messaggio di errore | ottica |
Descrizioni aggiuntive
| Nota | Il dispositivo è stato progettato per toccare la prova di installazione in un contenitore. Assicurarsi che vi sia uno spazio di almeno 8 mm tra attivi e radicati parti in area di collegamento. |
|---|
Il circuito di protezione tensione di CC di lato (DC)
| Continua massima tensione di esercizio UCPV | 1500 V DC |
|---|---|
| Corrente nominale di cortocircuito hoSCPV | Due mila |
| Continuo corrente di esercizio miCPV | < 350 µA |
| Nominale corrente di carico IL | 80 A |
| Corrente residua ioPE | ≤ 350 µA DC |
| ≤ 600 µA AC | |
| Consumo energetico in Standby PC | ≤ 250 mVA |
| Corrente nominale di scarica (8/20) µs | 15 kA |
| La massima corrente di scarica mimax(8/20) µs | 30 kA |
| Scarico totale corrente Itotale(8/20) µs | 30 kA |
| Protezione di tensione a livello di Up | ≤ 5 kV |
| Tensione residua Ures | ≤ 5 kV (min) |
| ≤ 6 kV (a 30 kA) | |
| Il tempo di risposta tUn | ≤ 25 ns |
Ulteriori dati tecnici
| La massima corrente di scarica mimax(8/20) µs | 40 kA |
|---|---|
| Corrente nominale di scarica min(8/20) µs | 20 kA (4x (5x hon| 120 s) | 30 min)) |
Connessione dati
| Metodo di connessione | Collegamento a vite |
|---|---|
| La filettatura della vite | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm2 ... 16 mm2) |
| 4.5 Nm (25 mm2 ... 35 mm2) | |
| Lunghezza di spelatura | 16 mm |
| Sezione conduttore flessibile | 1,5 mm2 ... 25 mm2 |
| Sezione conduttore solido | 1,5 mm2 ... 35 mm2 |
| Sezione conduttore AWG | 15 2 ... |
| Metodo di connessione | Forcella-tipo di capocorda per cavo |
| Sezione conduttore flessibile | 1,5 mm2 ... 16 mm2 |
UL specifiche
| SPD Tipo | 1CA |
|---|---|
| Continua massima tensione di esercizio MCOV | 1500 V DC |
| Tensione nominale | 1500 V DC |
| Modalità di protezione | (DC+) - (DC-) |
| (DC+) - G | |
| (DC -) A - G | |
| Sistema di distribuzione di potenza | DC PV |
| Tensione grado di protezione VPR | 4 kV |
| Corrente nominale di scarica min | 10 kA |
| Corrente nominale di cortocircuito (SCCR) | 50 kA |
Classificazioni
eCl@ss 6.0Venti sette millioni cento trenta mila otto centoeCl@ss 7.0Venti sette millioni cento trenta mila otto cento cinqueeCl@ss 8.0Venti sette millioni cento trenta mila otto cento cinqueeCl@ss 9.0Venti sette millioni cento trenta mila otto cento cinque
| Caratteristica | Valore |
|---|---|
| forma della rete DC (EF009926) | Sì |
| forma della rete IT (EF009927) | No |
| classe di prova tipo 2 (EF004230) | Sì |
