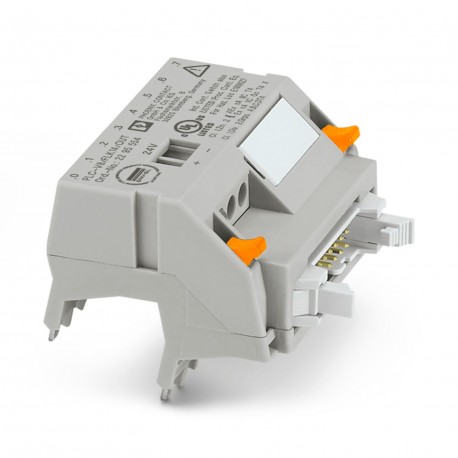

PLC-V8/FLK14/OUT 2295554 PHOENIX CONTACT Collegamento del sistema
PLC-V8/FLK14/OUT
2295554
PHOENIX_CONTACT
Collegamento del sistema
Adattatore V8 per 8 x PLC-INTERFACE (6,2 mm), controllo: sistema di cablaggio PLC per schede di uscita, collegamento 1: collegamento a vite 1x, collegamento 2: connettore maschio IDC/FLK 1x 14 poli, collegamento 3: collegamento a innesto (si adatta a 8 terminali PLC-INTERFACE), numero di canali: 8, logica di controllo: plusschaltend
Adattatore V8 per 8 x PLC-INTERFACE (6,2 mm), controllore: Cablaggio di sistema PLC delle schede di uscita, collegamento 1: Connettore maschio IDC/FLK 1x 14-poli, collegamento 2: Attacco connettore (Può essere agganciato a scatto su 8 morsetti PLC-INTERFACE), collegamento 3: Connessione a vite 1x 2-poli, numero di canali: 8, logica di comando: a commutazione positiva
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Modulo di interfaccia |
| Famiglia di prodotti | PLC-INTERFACE |
| Numero di poli | 14 |
| Numero di canali | 8 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 13 |
| Caratteristiche di isolamento: Distanze in aria e linee di fuga | |
| isolamento | Isolamento funzionale |
| Categoria di sovratensione | II |
| Grado di inquinamento | 2 |
| Range tensioni di esercizio | 18 V DC ... 33,6 V DC |
| Corrente (per derivazione) | ≤ 1 A |
| Corrente (Alimentazione di tensione) | ≤ 3 A |
| Distanze in aria e linee di fuga | |
| Tensione di isolamento nominale | 50 V |
| Tensione impulsiva di dimensionamento | 0,5 kV (1,2 / 50 μs) |
| Controllore supportato SIEMENS S7-1500 | |
| Scheda I/O adatta | 6ES7522-1BH00-0AB0 |
| 6ES7522-1BH01-0AB0 | |
| 6ES7522-1BL00-0AB0 | |
| 6ES7522-1BL01-0AB0 | |
| Controllore supportato SIEMENS S7-400 | |
| Scheda I/O adatta | 6ES7422-1BL00-0AA0 |
| 6ES7422-7BL00-0AB0 | |
| Controllore supportato ALLEN-BRADLEY ControlLogix | |
| Scheda I/O adatta | 1756-OB32 |
| 1756-OB16E | |
| Controllore supportato ALLEN-BRADLEY PLC 5 | |
| Scheda I/O adatta | 1771 OBN |
| Controllore supportato ALLEN-BRADLEY SLC 500 | |
| Scheda I/O adatta | 1746 OB 32 |
| Controllore supportato HONEYWELL Experion PKS C200 | |
| Scheda I/O adatta | TC-ODD 321 |
| Controllore supportato MITSUBISHI MELSEC Q | |
| Scheda I/O adatta | QY81P |
| QY82P | |
| Controllore supportato SIEMENS S7-300 / ET 200 M | |
| Scheda I/O adatta | CPU 313C-2DP |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7322-1BH01-0AA0 | |
| 6ES7322-1BL00-0AA0 | |
| 6ES7323-1BH01-0AA0 | |
| 6ES7323-1BL00-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| Controllore supportato ABB S800 I/O | |
| Scheda I/O adatta | DO810 |
| DO840 | |
| Controllore supportato EMERSON DeltaV | |
| Scheda I/O adatta | VE4002S1T1B3 |
| VE4002S1T2B3 | |
| VE4002S1T2B3 Series 2 | |
| VE4002S1T2B6 | |
| Controllore supportato GE-FANUC RX3i | |
| Scheda I/O adatta | IC694MDL754 |
| Controllore supportato MITSUBISHI MELSEC L | |
| Scheda I/O adatta | LY41PT1P |
| LY42PT1P | |
| Collegamento 1 (livello di controllo) | |
| Attacco a norma | IEC 60603-13 |
| Collegamento | Connettore maschio IDC/FLK |
| Numero collegamenti | 1 |
| Numero di poli | 14 |
| Cicli di manovra | > 50 |
| Passo | 2,54 mm |
| Collegamento 2 (livello di campo) | |
| Collegamento | Attacco connettore |
| Nota | Può essere agganciato a scatto su 8 morsetti PLC-INTERFACE |
| Collegamento 3 (alimentazione) | |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Numero collegamenti | 1 |
| Numero di poli | 2 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttori rigidi (2 conduttori della stessa sezione) | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| 0,25 mm² ... 2,5 mm² (Capocorda montato senza collare di isolamento) | |
| 0,25 mm² ... 2,5 mm² (Capocorda con collare in plastica) | |
| Sezione conduttori flessibili (2 conduttori della stessa sezione) | 0,2 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,75 mm² (Capocorda montato senza collare di isolamento) | |
| 0,5 mm² ... 1,5 mm² (Capocorda montato TWIN con collare di isolamento) | |
| Sezione conduttore AWG | 24 ... 12 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm |
| Passo | 5 mm |
| Indicazione di stato disponibile | Sì |
| Indicazione tensione di esercizio | LED verde |
| Dimensioni articolo | |
| Larghezza | 49,93 mm |
| Altezza | 41 mm |
| Profondità | 55,8 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale isolante custodia | poliammide 6.6 verde |
| Condizioni ambientali | |
| Grado di protezione (Modulo) | IP20 |
| Grado di protezione (Luogo di installazione) | ≥ IP54 |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Posizione elevata | ≤ 2000 m |
| CE | |
| Certificato | Conformità CE |
| UKCA | |
| Certificato | Conformità UKCA |
| UL, USA / Canada | |
| Siglatura | Class I, Div. 2, Groups A, B, C, D T4 |
| UL, Canada | |
| Siglatura | Class I, Zone 2, Ex ec IIC Gc T4 X |
| UL, USA | |
| Siglatura | Class I, Zone 2, AEx ec IIC T4 |
| Omologazione per settore navale | |
| Certificato | TAE0000196 |
| Dati DNV GL | |
| Temperature | D |
| Humidity | A |
| Vibrazione | C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Direttiva sulla bassa tensione | Conformità alla direttiva NS |
| Distanze in aria e linee di fuga | |
| Norme/Disposizioni | EN IEC 60664-1 |
| Tipo di montaggio | Montaggio a innesto |
| Nota per il montaggio | affiancabile senza distanza |
| Posizione d'installazione | a scelta |
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a innesto |
| tipo di collegamento elettrico, lato comando (EF008549) | spina piatta |
| numero di poli (EF001391) | 14 |
| corrente nominale (EF000227) | 1 A |
| profondità (EF000049) | 55.8 mm |
| larghezza (EF000008) | 49.93 mm |
| altezza (EF000040) | 41 mm |
| modo di montaggio (EF000003) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2295554-PLC-V8/FLK14/OUT | 232 Kbytes |
|
