PHOENIX_CONTACTConnessione di dispositivi di campoVS-04-2X2X26C7/7-SDA/SDB/5,0 1653948 PHOENIX CONTACT Cavo patch

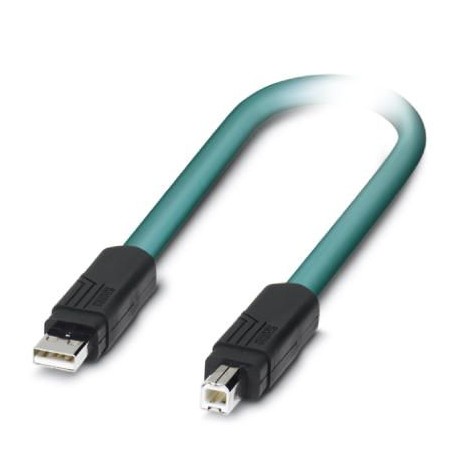

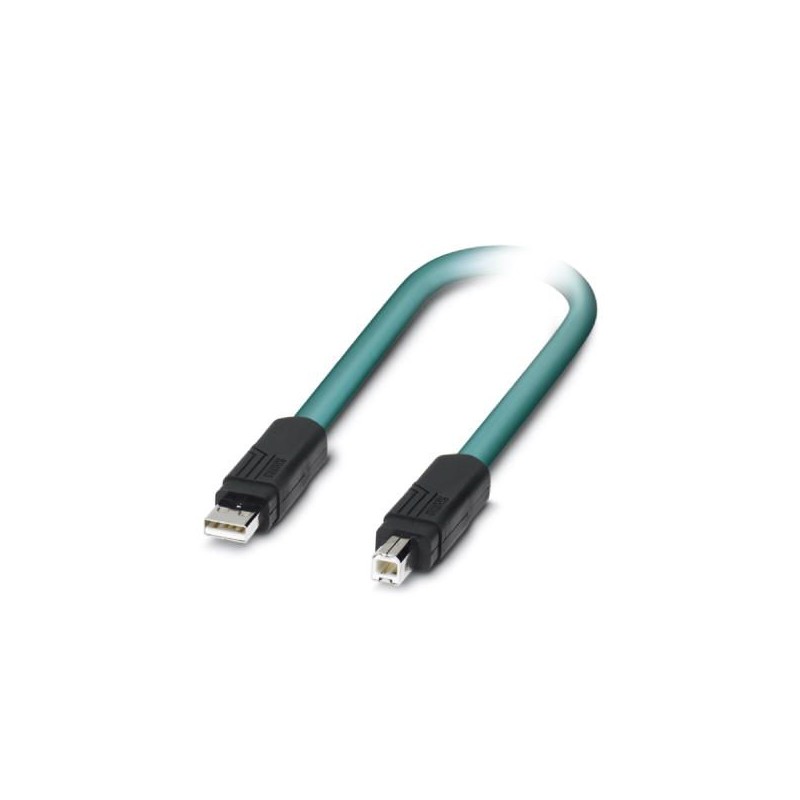

PHOENIX_CONTACT VS-04-2X2X26C7/7-SDA/SDB/5,0 1653948 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

VS-04-2X2X26C7/7-SDA/SDB/5,0 1653948 PHOENIX CONTACT Cavo patch

Riferimento: VS-04-2X2X26C7/7-SDA/SDB/5,0

Codice: 1653948

Produttore: PHOENIX_CONTACT

Descrizione:

Cavo patch
Cavo USB già pronto, schermato, colore: RAL 5021 (blu acqua), avvolgimento esterno in PUR, da USB Type-A/standard a USB Type-B/standard, lunghezza: 5 m

Categorie:

  • sensori > Cavo sensore-attuatore confezionato
  • PHOENIX_CONTACT > Connessione di dispositivi di campo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 122,41 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1653948
Pezzi/conf.1 PZ
Sales keyABNAEC -
Pagina catalogoPagina 452 (C_2_2017)
GTIN4046356298872
Peso per pezzo (confezione esclusa)314,400 g
Numero tariffa doganale85444290
Paese di origineDE (Germania)

Dimensioni

Lungh. cavo5,00 m

Condizioni ambientali

Grado di protezioneIP20
Temperatura ambiente (esercizio)-20 °C ... 60 °C (cavi, posa fissa)
0 °C ... 50 °C (cavi, posa mobile)

Dati generali

N. poli4
Grado d'inquinamento2
Breve descrizione alternativa del prodottoCavo USB
Tensione di dimensionamento (III/3)125 V
Materiale custodiaPA

Cavo

Tipo cavoFireWire
Tipo cavo (sigla)980
Tipo di segnale/categoriaUSB CAT7, 480 MBit/s
FireWire CAT7, 400 MBit/s
Struttura cavo2x2xAWG26/7 + 2xAWG20/19; S/FTP
Sezione conduttore2x 2x 0,14 mm² (Linea del segnale)
2x 0,5 mm² (Tensione di alimentazione)
Linea segnale AWG26
Tensione di alimentazione AWG20
Struttura conduttore segnale linea7x 0,15 mm
Struttura conduttore tensione di alimentazione19x 0,20 mm
Diametro cavo incluso isolamento≤ 1,05 mm (Linea del segnale)
nom. 1,4 mm (Tensione di alimentazione)
Colori filobianco-blu, bianco-arancione, bianco, nero
Cordatura a coppie2 conduttori a coppia
Tipo di schermatura a coppiePoliestere rivestito in alluminio
Cordatura intera2 paia e 2 fili per alimentazione tensione verso l’anima
SchermaturaTreccia di fili in rame stagnati
Guaina esterna, coloreazzurro mare RAL 5021
Diametro esterno cavo D6,7 mm
Raggio di piegatura minima, fisso5 x D
Raggio di piegatura minima, flessibile5 x D
Resistenza alla trazione GRP≤ 30 N
Peso del cavo59 kg/km
Guaina esterna, materialePUR
Materiale isolamento filiPE a celle (Linea del segnale)
PVC (Tensione di alimentazione)
Materiale conduttoreFilo Cu nudo
Resistenza di isolamento5 GΩ*km
resistenza del conduttore150 Ω/km
Capacità42 pF (al metro)
Impedenza caratteristica100 Ω ±5 % (con 100 MHz)
Velocità del segnale0,72 c
Runtime4,6 ns/m
Attenuazione schermatura60 dB (fino a 1000 MHz)
Soppressione interferenze90 dB (fino a 1000 MHz)
Resistenza accoppiamento5,00 mΩ/m (con 10 MHz)
Tensione nominale cavo≤ 125 V
Tensione di prova cavo1000 V
Caratteristiche particolarisenza sostanze impregnate di vernice
Resistenza alla fiammaa norma IEC 60332-2-2
Resistenza all'oliosecondo EN 60811-2-1
Altra resistenzaResistenza ai microbi a norma DIN VDE 0282
Resistenza all'idrolisi a norma DIN 53504
Temperatura ambiente (esercizio)-40 °C ... 70 °C (cavi, posa fissa)
-10 °C ... 50 °C (cavi, posa mobile)

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 1653948 Sensori (EC001855)

Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicatipo di collegamento elettrico, lato esterno (EF005525)
Valore caratteristicaaltro
Nome caratteristicatipo di contatto a innesto, lato campo (EF006269)
Valore caratteristicamaschio (connettore)
Nome caratteristicaposizionamento dell'ingresso cavi, lato esterno (EF005928)
Valore caratteristicadiritto
Nome caratteristicatipo di collegamento elettrico, lato scatola (EF005524)
Valore caratteristicaaltro
Nome caratteristicatipo di contatto a innesto, lato scatola (EF008386)
Valore caratteristicamaschio (connettore)
Nome caratteristicadisposizione dell'ingresso cavi, lato scatola (EF005927)
Valore caratteristicadiritto
Nome caratteristicalunghezza del cavo (EF000536)
Valore caratteristica5 m
Nome caratteristicamateriale della guaina del cavo (EF004136)
Valore caratteristicaaltro
Nome caratteristicasenza alogeni (EF000025)
Valore caratteristicaSì
Nome caratteristicacolore della guaina del cavo (EF008249)
Valore caratteristicaaltro
Nome caratteristicacon indicatore a LED (EF005950)
Valore caratteristicaNo
Nome caratteristicaschermato (EF000881)
Valore caratteristicaSì
Nome caratteristicareticolato (EF004115)
Valore caratteristicaNo
Nome caratteristicamateriale del corpo base del contatto (EF008248)
Valore caratteristicaaltro
Nome caratteristicatemperatura esterna cavo ammiss., posa fissa (EF001686)
Valore caratteristica-40 °C
Nome caratteristicatemperatura esterna cavo ammiss., in movimento (EF001685)
Valore caratteristica-10 °C
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaaltro
