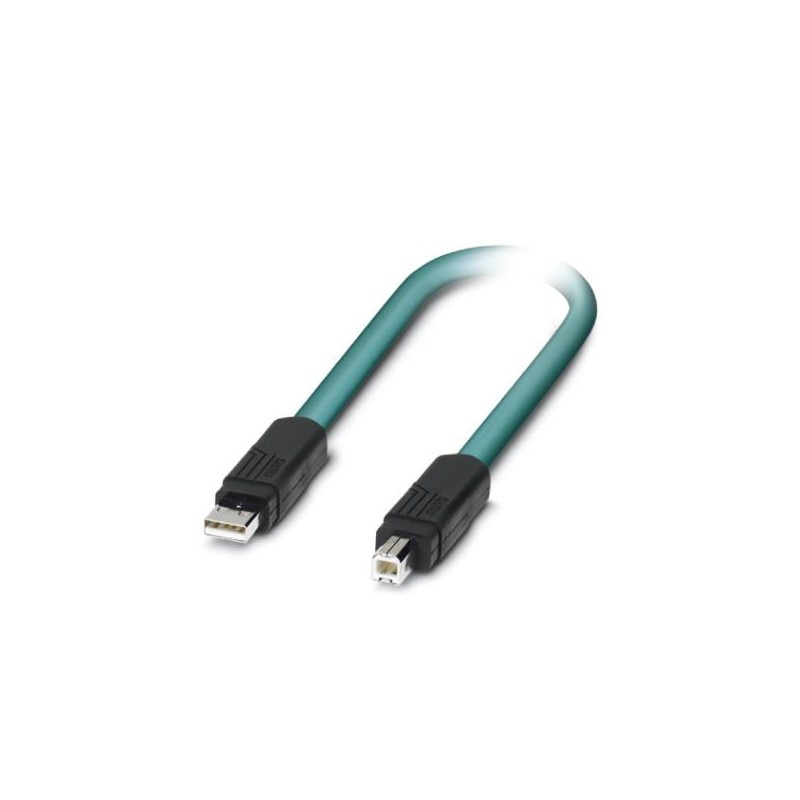

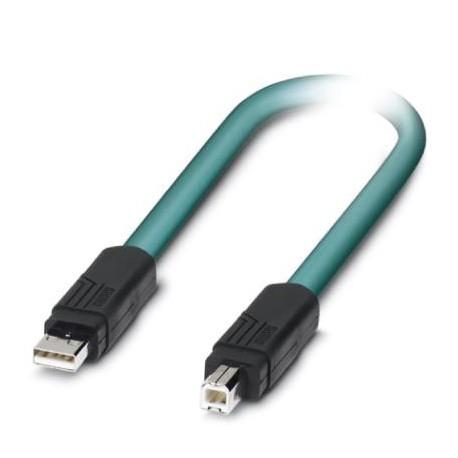

VS-04-2X2X26C7/7-SDA/SDB/1,0 1654853 PHOENIX CONTACT Cavo patch
VS-04-2X2X26C7/7-SDA/SDB/1,0
1654853
PHOENIX_CONTACT
Cavo patch
Cavo USB già pronto, schermato, colore: RAL 5021 (blu acqua), avvolgimento esterno in PUR, da USB tipo A/standard a USB tipo B/standard, lunghezza: 1 m
sensori > Cavo sensore-attuatore confezionato
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1654853 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABNAEC - |
| Pagina catalogo | Pagina 452 (C_2_2017) |
| GTIN | 4017918984199 |
| Peso per pezzo (confezione esclusa) | 78,000 g |
| Numero tariffa doganale | 85444290 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (cavi, posa fissa) |
| 0 °C ... 50 °C (cavi, posa mobile) | |
| connettore / connecttore femmina |
Dati generali
| N. poli | 4 |
|---|---|
| Grado d'inquinamento | 2 |
| Breve descrizione alternativa del prodotto | Cavo USB |
| Tensione di dimensionamento (III/3) | 125 V |
| Materiale custodia | PA |
Cavo
| Tipo cavo | FireWire |
|---|---|
| Tipo cavo (sigla) | 980 |
| Tipo di segnale/categoria | USB CAT7, 480 MBit/s |
| FireWire CAT7, 400 MBit/s | |
| Struttura cavo | 2x2xAWG26/7 + 2xAWG20/19; S/FTP |
| Sezione conduttore | 2x 2x 0,14 mm² (Linea del segnale) |
| 2x 0,5 mm² (Tensione di alimentazione) | |
| Linea segnale AWG | 26 |
| Tensione di alimentazione AWG | 20 |
| Struttura conduttore segnale linea | 7x 0,15 mm |
| Struttura conduttore tensione di alimentazione | 19x 0,20 mm |
| Diametro cavo incluso isolamento | ≤ 1,05 mm (Linea del segnale) |
| nom. 1,4 mm (Tensione di alimentazione) | |
| Colori filo | bianco-blu, bianco-arancione, bianco, nero |
| Cordatura a coppie | 2 conduttori a coppia |
| Tipo di schermatura a coppie | Poliestere rivestito in alluminio |
| Cordatura intera | 2 paia e 2 fili per alimentazione tensione verso l’anima |
| Schermatura | Treccia di fili in rame stagnati |
| Guaina esterna, colore | azzurro mare RAL 5021 |
| Diametro esterno cavo D | 6,7 mm |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 5 x D |
| Resistenza alla trazione GRP | ≤ 30 N |
| Peso del cavo | 59 kg/km |
| Guaina esterna, materiale | PUR |
| Materiale isolamento fili | PE a celle (Linea del segnale) |
| PVC (Tensione di alimentazione) | |
| Materiale conduttore | Filo Cu nudo |
| Resistenza di isolamento | 5 GΩ*km |
| resistenza del conduttore | 150 Ω/km |
| Capacità | 42 pF (al metro) |
| Impedenza caratteristica | 100 Ω ±5 % (con 100 MHz) |
| Velocità del segnale | 0,72 c |
| Runtime | 4,6 ns/m |
| Attenuazione schermatura | 60 dB (fino a 1000 MHz) |
| Soppressione interferenze | 90 dB (fino a 1000 MHz) |
| Resistenza accoppiamento | 5,00 mΩ/m (con 10 MHz) |
| Tensione nominale cavo | ≤ 125 V |
| Tensione di prova cavo | 1000 V |
| Caratteristiche particolari | senza sostanze impregnate di vernice |
| Resistenza alla fiamma | a norma IEC 60332-2-2 |
| Resistenza all'olio | secondo EN 60811-2-1 |
| Altra resistenza | Resistenza ai microbi a norma DIN VDE 0282 |
| Resistenza all'idrolisi a norma DIN 53504 | |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, posa fissa) |
| -10 °C ... 50 °C (cavi, posa mobile) |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 10.0.127060390eCl@ss 4.027140816eCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027060300eCl@ss 7.027060390eCl@ss 8.027060390eCl@ss 9.027060390
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | altro |
| tipo di contatto a innesto, lato campo (EF006269) | maschio (connettore) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | altro |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 1 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | Sì |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -40 °C |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -10 °C |
| corrente nominale In (EF008250) | 1 A |
| grado di protezione (IP) (EF005474) | altro |
