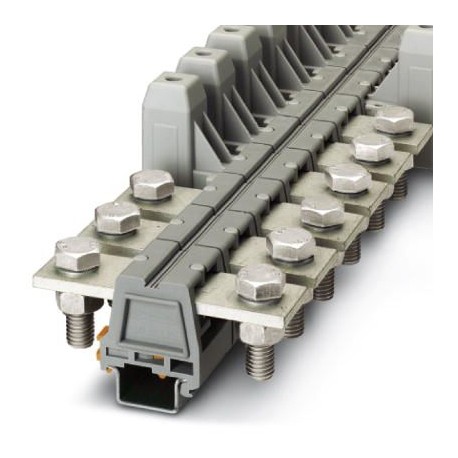

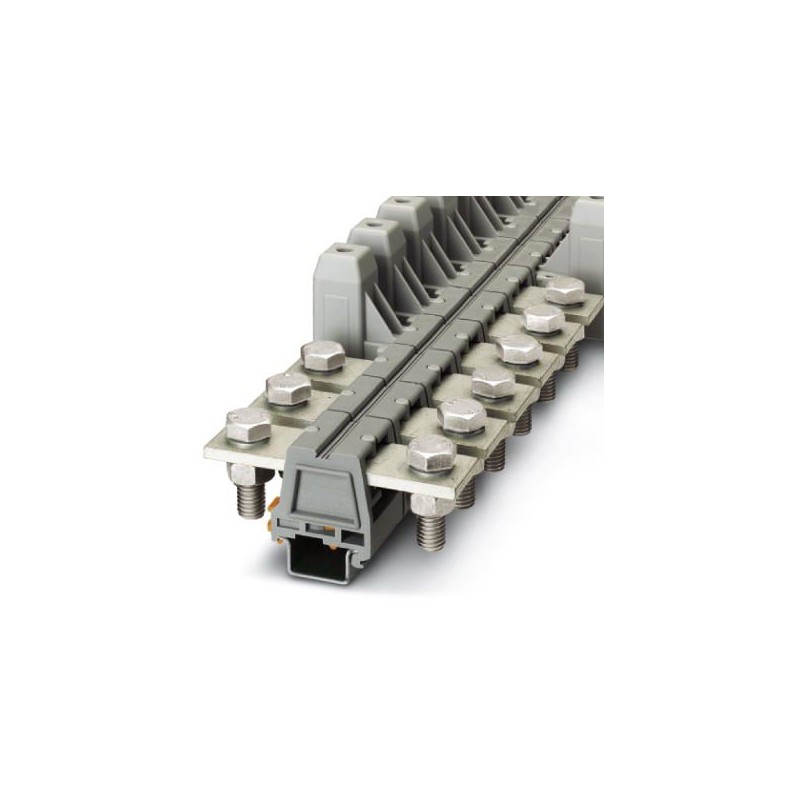

UHV 95-KH/KH 2130172 PHOENIX CONTACT Morsetti di potenza
UHV 95-KH/KH
2130172
PHOENIX_CONTACT
Morsetti di potenza
Connettività armadi industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2130172 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BE4113 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 555 (C_1_2017) |
| GTIN | 4017918052959 |
| Peso per pezzo (confezione esclusa) | 305,500 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | IN (India) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Sezione nominale | 95 mm² |
| Colore | grigio |
| Materiale isolante | PA-F |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | II |
| Potenza dissipata massima in condizioni nominali | 7,54 W |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 232 A |
| Corrente di carico massima | 232 A (con una sezione conduttore di 95 mm²) |
| Tensione nominale UN | 1000 V |
| Parete laterale aperta | No |
| Risultato prova di tensione impulsiva | Controllo superato |
| Valore nominale prova di tensione impulsiva | 9,8 kV |
| Risultato prova tensione alternata | Controllo superato |
| Valore nominale tensione alternata massima sopportata | 2,2 kV |
| Risultato della prova della resistenza meccanica dei punti di connessione (5 collegamenti del conduttore) | Controllo superato |
| Risultato prova di piegatura | Controllo superato |
| Prova di piegatura velocità di rotazione | 10 giri/min |
| Prova di piegatura rotazioni | 135 |
| Prova di piegatura sezione del conduttore/peso | 25 mm2/4,5 kg |
| 35 mm2/6,8 kg | |
| 95 mm² /14 kg | |
| Risultato prova di trazione | Controllo superato |
| Prova di trazione sezione del conduttore | 25 mm² |
| Valore nominale forza d'estrazione | 135 N |
| Prova di trazione sezione del conduttore | 35 mm² |
| Valore nominale forza d'estrazione | 190 N |
| Prova di trazione sezione del conduttore | 95 mm² |
| Valore nominale forza d'estrazione | 351 N |
| Risultato della sede fissa sul supporto di fissaggio | Controllo superato |
| Valore nominale | 15 N |
| Risultato controllo tensione dissipata | Controllo superato |
| Requisito tensione dissipata | ≤ 3,2 mV |
| Risultato prova di riscaldamento | Controllo superato |
| Risultato prova di resistenza ai cortocircuiti | Controllo superato |
| Prova di resistenza ai cortocircuiti sezione del conduttore | 95 mm² |
| Corrente di breve durata | 11,4 kA |
| Risultato prova termica | Controllo superato |
| Certificazione delle caratteristiche termiche (fiamma aghiforme) durata di applicazione | 30 s |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 120 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 25 mm² |
| Sezione conduttore rigido max. | 95 mm² |
| Sezione conduttore flessibile min. | 35 mm² |
| Sezione conduttore flessibile max. | 95 mm² |
| Sezione trasversale conduttore AWG min. | 3 |
| Sezione trasversale conduttore AWG max. | 3/0 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 35 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 95 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 35 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 95 mm² |
| 2 conduttori stesso diametro, rigidi min. | 25 mm² |
| 2 conduttori stesso diametro, rigidi max. | 35 mm² |
| 2 conduttori stesso diametro, flessibili min. | 25 mm² |
| 2 conduttori stesso diametro, flessibili max. | 35 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 16 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 35 mm² |
| Lunghezza di spelatura | 29 mm |
| Filettatura | M8 |
| Coppia min. | 15 Nm |
| Coppia max. | 20 Nm |
| Barra conduttrice | 30 mm x 5 mm |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-2130172-UHV 95-KH/KH | 157 Kbytes |
|
