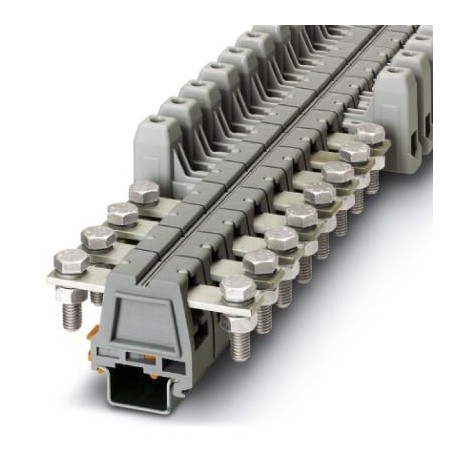

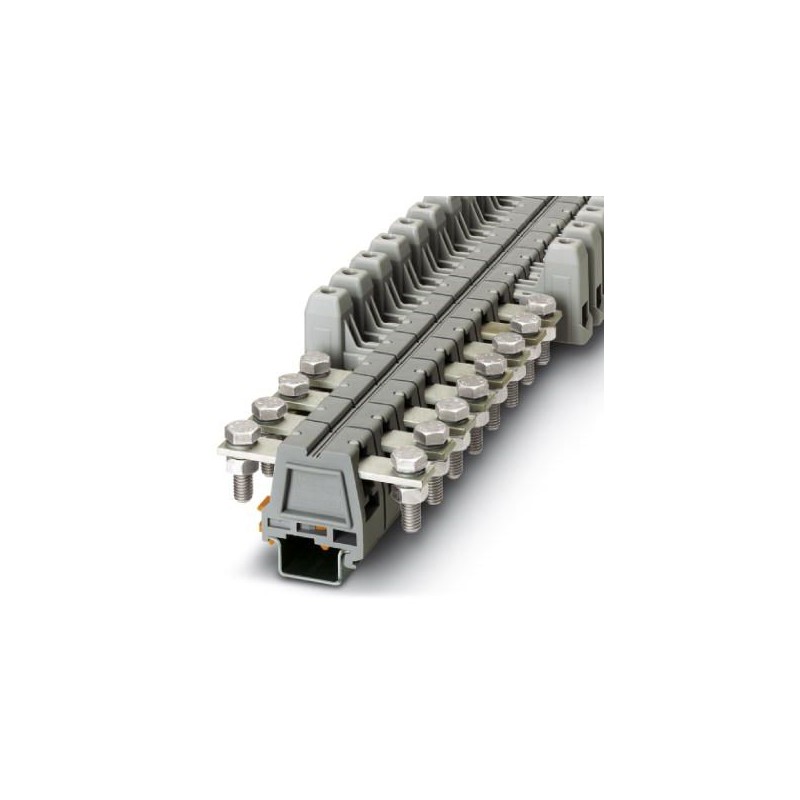

UHV 25-KH/AS 2130101 PHOENIX CONTACT Morsetti di potenza
UHV 25-KH/AS
2130101
PHOENIX_CONTACT
Morsetti di potenza
Connettività armadi industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2130101 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BE4113 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 554 (C_1_2017) |
| GTIN | 4017918052881 |
| Peso per pezzo (confezione esclusa) | 109,780 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | IN (India) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 2 |
| Sezione nominale | 25 mm² |
| Colore | grigio |
| Materiale isolante | PA-F |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | II |
| Potenza dissipata massima in condizioni nominali | 3,26 W |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 101 A |
| Corrente di carico massima | 101 A (con una sezione conduttore di 25 mm²) |
| Tensione nominale UN | 1000 V |
| Attacco a norma | IEC 60947-7-1 |
| Parete laterale aperta | No |
Dati di collegamento
| Collegamento | Bullone |
|---|---|
| Nota | Collegamento di 2 conduttori solo sul lato della bussola terminale |
| Sezione conduttore rigido min. | 10 mm² |
| Sezione conduttore rigido max. | 25 mm² |
| Sezione conduttore flessibile min. | 10 mm² |
| Sezione conduttore flessibile max. | 25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 10 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 25 mm² |
| 2 conduttori stesso diametro, rigidi min. | 2,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 10 mm² |
| 2 conduttori stesso diametro, flessibili min. | 4 mm² |
| 2 conduttori stesso diametro, flessibili max. | 10 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 10 mm² |
| Attacco capocorda a norma | DIN 46234 |
| Sezione connessione capocorda min | 2,5 mm² |
| Sezione connessione capocorda max | 25 mm² |
| Diametro min. | 8,4 mm |
| Diametro bullone | 8 mm |
| Filettatura | M8 |
| Coppia min. | 15 Nm |
| Coppia max. | 20 Nm |
| Attacco capocorda a norma | DIN 46235 |
| Sezione connessione capocorda min | 16 mm² |
| Sezione connessione capocorda max | 25 mm² |
| Diametro min. | 8,4 mm |
| Diametro bullone | 8 mm |
| Filettatura | M8 |
| Coppia min. | 15 Nm |
| Coppia max. | 20 Nm |
| Lunghezza di spelatura | 21 mm |
| Filettatura | M8 |
| Coppia min. | 15 Nm |
| Coppia max. | 20 Nm |
| Barra conduttrice | 15 mm x 3 mm |
| Collegamento | Connessione a vite |
| Sezione conduttore rigido min. | 6 mm² |
| Sezione conduttore rigido max. | 25 mm² |
| Sezione conduttore flessibile min. | 10 mm² |
| Sezione conduttore flessibile max. | 25 mm² |
| Sezione trasversale conduttore AWG min. | 10 |
| Sezione trasversale conduttore AWG max. | 3 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 4 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 4 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 25 mm² |
| 2 conduttori stesso diametro, rigidi min. | 2,5 mm² |
| 2 conduttori stesso diametro, rigidi max. | 10 mm² |
| 2 conduttori stesso diametro, flessibili min. | 4 mm² |
| 2 conduttori stesso diametro, flessibili max. | 10 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 2,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 10 mm² |
| Lunghezza di spelatura | 21 mm |
| Filettatura | M5 |
| Coppia min. | 4 Nm |
| Coppia max. | 4,5 Nm |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| IEC 60947-7-1 | |
| IEC 60947-7-1 | |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-2130101-UHV 25-KH/AS | 154 Kbytes |
|
