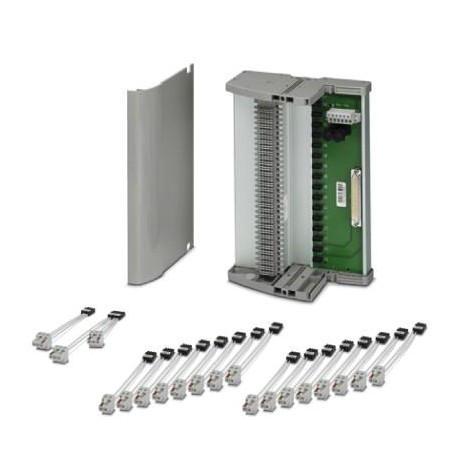

TC-D37SUB-ADIO16-EX-P-UNI 2924854 PHOENIX CONTACT Portamoduli
TC-D37SUB-ADIO16-EX-P-UNI
2924854
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Portamoduli
Portante di terminazione universale per il collegamento di 16 amplificatori di separazione MACX Analog Ex i a schede I/O digitali o analogiche, tramite connettori D-SUB a innesto, 37 poli (collegamento 1:1)
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2924854 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK271W - |
| Pagina catalogo | Pagina 165 (C_5_2017) |
| GTIN | 4046356592017 |
| Peso per pezzo (confezione esclusa) | 1.000,000 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione nominale UN | < 30 V DC (per segnale/canale) |
|---|---|
| Max. corrente consentita | 1 A (Segnale/ canale) |
| Colore | grigio |
| Grado di protezione | IP00 |
Alimentazione
| Denominazione | Modulo di alimentazione |
|---|---|
| Nota | Alimentazione mediante modulo di alimentazione e segnalazione errore 2904673 TC-MACX-MCR-PTB. |
| Tensione d'ingresso | 24 V DC |
| Range tensione d'ingresso | 19,2 V DC ... 30 V DC |
| Corrente d'ingresso | ≤ 2 A |
| Alimentazione ridondante | sì, disaccoppiato da diodi |
| Protezione contro inversione di polarità e contro le sovratensioni | sì |
| Denominazione uscita | Uscita di commutazione |
| Esecuzione dei contatti | 1 contatto in apertura (aperto in caso di allarme) |
| Max. tensione commutabile | 50 V DC (0,3 A) |
| Fusibile | 2x 2,5 A sul circuito stampato, ritardato (sostituibile) |
| Segnalazione stato | 1 x LED rosso (errore) |
| 2 x LED verdi (PWR1 e PWR2) |
Connessione 1
| Denominazione collegamento | Tensione di alimentazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 7 mm |
| Numero collegamenti | 1 |
| N. poli | 6 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Connessione 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Connettore maschio D-SUB |
| Numero collegamenti | 1 |
| N. poli | 37 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (Rispettare le specifiche dei moduli) |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Urti | 15g, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | 2g, a norma IEC 60068-2-6 |
| Altezza | ≤ 2000 m |
Normative e prescrizioni
| Denominazione | Distanze in aria e linee di fuga |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| Tensione di isolamento nominale | 50 V |
| Tensione impulsiva di dimensionamento | 0,5 kV |
| isolamento | Isolamento di base |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Classe di combustibilità a norma UL 94 | V0 |
| Urti | 15g, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | 2g, a norma IEC 60068-2-6 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Contenuto set
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato comando (EF008549) | D-Sub |
| numero di poli (EF001391) | 37 |
| tensione nominale (EF000228) | 30 V |
| corrente nominale (EF000227) | 1 A |
| profondità (EF000049) | 159.5 mm |
| larghezza (EF000008) | 242 mm |
| altezza (EF000040) | 170 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2924854-TC-D37SUB-ADIO16-EX-P-UNI | 123 Kbytes |
|
