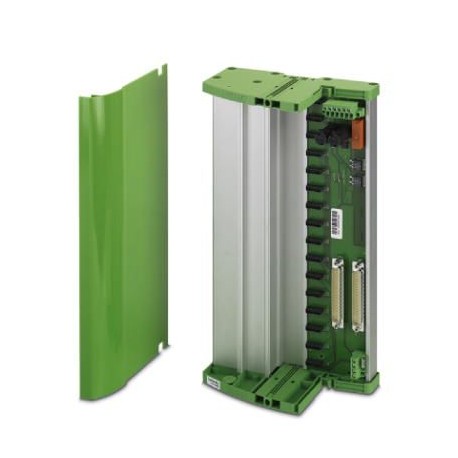

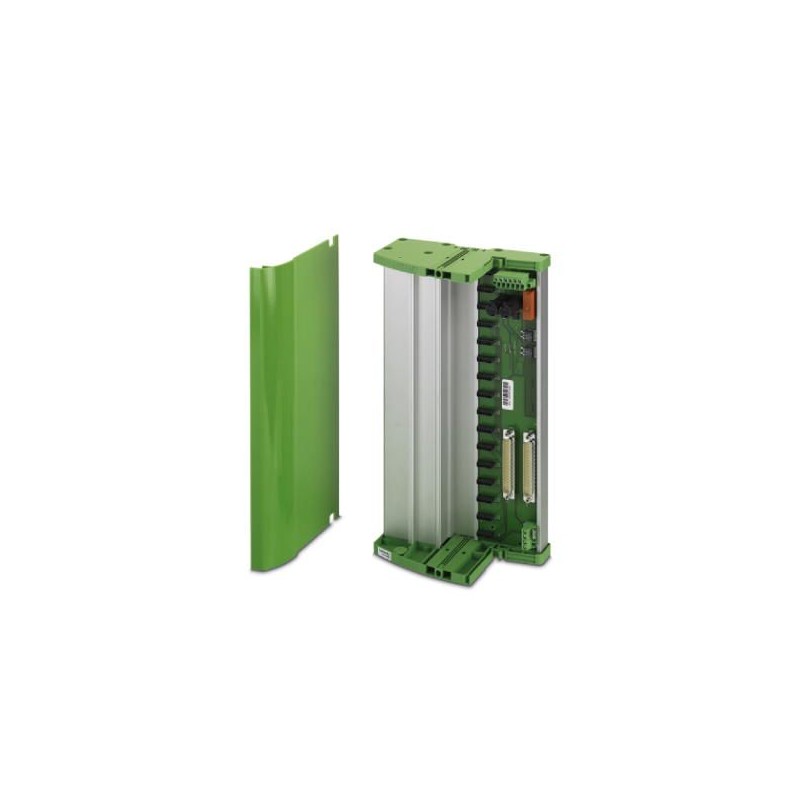

TC-2D37SUB-DO16-ESD-AR-UNI 2902913 PHOENIX CONTACT Portamoduli
TC-2D37SUB-DO16-ESD-AR-UNI
2902913
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Portamoduli
Portante di terminazione universale per il collegamento ridondante di 16 moduli PSR-FSP a schede di uscita digitali tramite due connettori D-SUB a innesto, 37 poli (collegamento 1:1). Soluzione per applicazioni di arresto di emergenza (ESD).
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2902913 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK274W - |
| Pagina catalogo | Pagina 289 (C_6_2017) |
| GTIN | 4046356703703 |
| Peso per pezzo (confezione esclusa) | 1.521,000 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Generalità
| Tensione nominale UN | < 50 V DC (per segnale/canale) |
|---|---|
| Max. corrente consentita | 1 A (Segnale/ canale) |
| Grado di protezione | IP00 |
Alimentazione
| Denominazione | Alimentazione delle apparecchiature |
|---|---|
| Range tensione d'ingresso | 21,1 V DC ... 26,4 V DC |
| Corrente d'ingresso | ≤ 2 A |
| Alimentazione ridondante | sì, disaccoppiato da diodi |
| Protezione contro inversione di polarità e contro le sovratensioni | sì |
| Denominazione uscita | Uscita di commutazione |
| Esecuzione dei contatti | 1 contatto in apertura (aperto in caso di allarme) |
| Fusibile | 2,5 A sul circuito stampato, ritardato (sostituibile) |
| Segnalazione stato | 2 x LED rossi (errore) |
| 2 x LED verdi (PWR1 e PWR2) |
Connessione 1
| Denominazione collegamento | Tensione di alimentazione |
|---|---|
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 7 mm |
| Numero collegamenti | 1 |
| N. poli | 6 |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Connessione 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Connettore maschio D-SUB |
| Numero collegamenti | 2 |
| N. poli | 37 |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Urti | 15g, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | 2g, a norma IEC 60068-2-6 |
| Altezza | ≤ 2000 m |
Normative e prescrizioni
| Denominazione | Distanze in aria e linee di fuga |
|---|---|
| Norme/Disposizioni | DIN EN 50178 |
| Tensione di isolamento nominale | 50 V |
| Tensione impulsiva di dimensionamento | 0,5 kV |
| isolamento | Isolamento di base |
| Classe di combustibilità a norma UL 94 | V0 |
| Urti | 15g, a norma IEC 60068-2-27 |
| Vibrazioni (funzionamento) | 2g, a norma IEC 60068-2-6 |
| UL, USA / Canada | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato comando (EF008549) | D-Sub |
| numero di poli (EF001391) | 37 |
| tensione nominale (EF000228) | 50 V |
| corrente nominale (EF000227) | 1 A |
| profondità (EF000049) | 159.5 mm |
| larghezza (EF000008) | 304 mm |
| altezza (EF000040) | 170 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2902913-TC-2D37SUB-DO16-ESD-AR-UNI | 116 Kbytes |
|
