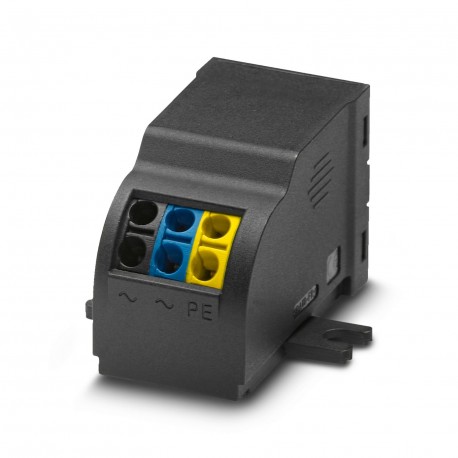

BT-1S-230AC/A 2803409 PHOENIX CONTACT Dispositivo protez. contro le sovratensioni tipo 3
BT-1S-230AC/A
2803409
PHOENIX_CONTACT
Dispositivo protez. contro le sovratensioni tipo 3
Scaricatore di tipo 3 per il montaggio universale in scatole di installazione, grondaie, installazioni ad incasso o direttamente sull'apparecchiatura terminale. Circuito a temperatura controllata, indicazione acustica di difetto. Installazione in cablaggio derivato o passante. lavorazione:230 V AC
messa a terra, protezione da fulmini e sovratensioni > Dispositivo di protezione contro le sovratensioni per apparecchiature
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2803409 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL1441 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 73 (C_4_2017) |
| GTIN | 4046356350976 |
| Peso per pezzo (confezione esclusa) | 27,350 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -30 °C ... 75 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -30 °C ... 75 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
Generalità
| Tipo EN | T3 |
|---|---|
| Sistema di alimentazione di corrente IEC | TN-S |
| TT | |
| IT con N-conduttori | |
| Numero di porte | One |
| Dispositivi di protezione | L-N |
| L-PE | |
| N-PE | |
| Tipo di montaggio | Montaggio a vite |
| Colore | nero intenso RAL 9005 |
| Materiale custodia | PA 6.6 |
| Grado d'inquinamento | 2 |
| Distanza tra parti attive e con messa a terra | 3 mm |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Modulo da incasso |
| N. poli | 2 |
| Segnalazione protezione contro le sovratensioni guasta | acustico |
Circuito di protezione
| Tensione nominale UN | 230/400 V AC (TN-S) |
|---|---|
| 230/400 V AC (TT - solo in combinazione con RCD) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC(L-N) | 275 V AC |
| Massima tensione permanente UC(L-PE) | 440 V AC |
| Massima tensione permanente UC(N-PE) | 440 V AC |
| Corrente di carico nom. IL | 16 A (30 °C) |
| Corrente conduttori di terra IPE | ≤ 3 µA |
| Corrente nominale dispersa In(8/20)µs | 3 kA |
| Assorbimento di potenza in standby PC | ≤ 400 mVA |
| Tensione di prova di riferimento UREF | 255 V AC |
| Corrente dispersa Imax(8/20) µs max. | 8 kA |
| Impulso combinato UOC | 6 kV |
| Livello di protezione Up(L-N) | ≤ 1,3 kV |
| Livello di protezione Up(L-PE) | ≤ 1,5 kV |
| Livello di protezione Up(N-PE) | ≤ 1,5 kV |
| Comportamento TOV in caso di UT(L-N) | 335 V AC (5 s / withstand mode) |
| 440 V AC (120 min / safe failure mode) | |
| Comportamento TOV in caso di UT(L-PE) | 440 V AC (5 s / withstand mode) |
| 440 V AC (120 min / withstand mode) | |
| 1455 V AC (200 ms / safe failure mode) | |
| Comportamento TOV in caso di UT(N-PE) | 1200 V AC (200 ms / safe failure mode) |
| Tempo di eccitazione tA(L-N) | ≤ 25 ns |
| Tempo di eccitazione tA(L-PE) | ≤ 100 ns |
| Prefusibile necessario massimo | 16 A (MCB B) |
| Resistenza ai corto circuiti ISCCR | 1 kA AC |
| Prefusibile massimo per cablaggio standard | 16 A (MCB B) |
| Prefusibile massimo per cablaggio di tipo passante | 16 A (MCB B) |
Dati di connessione
| Collegamento | Connessione a molla |
|---|---|
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Lunghezza di spelatura | 10 mm |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130806eCl@ss 8.027130806eCl@ss 9.027130806
| Caratteristica | Valore |
|---|---|
| tensione permanente AC max. (EF004198) | 440 V |
| livello di protezione L-N (EF004236) | 1.3 kV |
| sezione max. del conduttore rigido (uni-/multifilare) (EF008827) | 2.5 mm² |
| sezione max. del conduttore flessibile (a filo sottile) (EF008828) | 2.5 mm² |
| con contatto telecomunicazioni (EF000422) | No |
| segnalazione nell'apparecchio (EF004241) | acustico |
| classe di prova tipo 3 (EF004231) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
