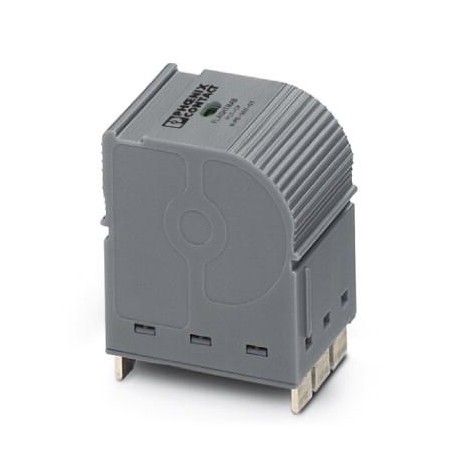

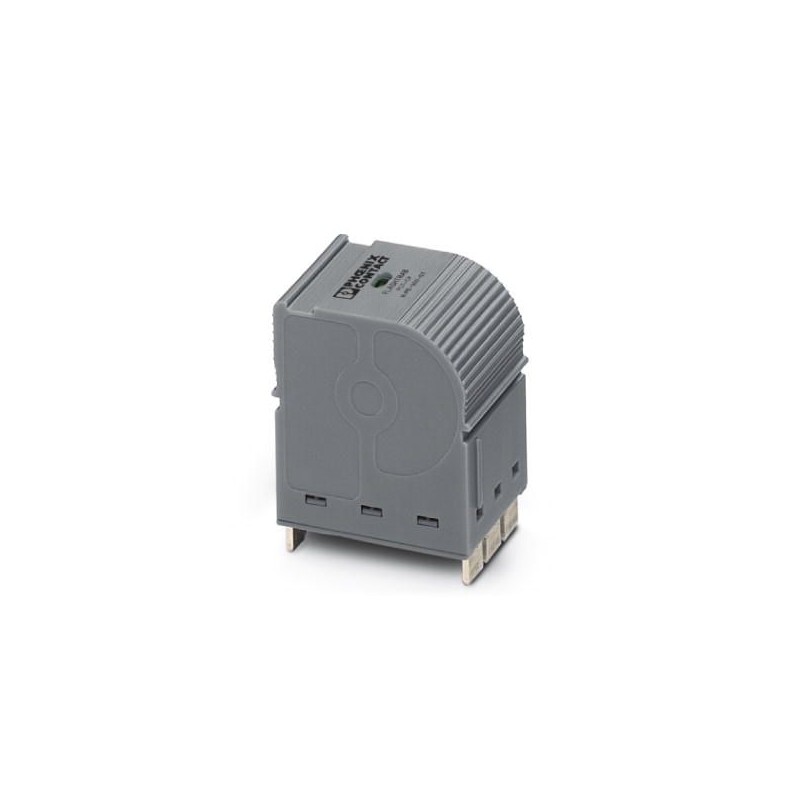

FLT-CP-N/PE-350-ST 2859686 PHOENIX CONTACT Spina di protezione contro le sovratensioni tipo 1
FLT-CP-N/PE-350-ST
2859686
PHOENIX_CONTACT
Spina di protezione contro le sovratensioni tipo 1
Scaricatore di tipo 1 / Classe I / B (scaricatore di corrente di fulmine), protezione a innesto di ricambio per percorso N-PE, combinabile con la serie di prodotti compatti FLASHTRAB.
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2859686 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL1211 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 28 (C_6_2013) |
| GTIN | 4017918956523 |
| Peso per pezzo (confezione esclusa) | 214,260 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 25g (Semisinusoidale / 11 ms / 3x X, Y, Z) |
| Vibrazione (esercizio) | 5g (5 - 500 Hz / 2,5 h / X, Y, Z) |
Generalità
| Classe di prova IEC | I / II |
|---|---|
| T1 / T2 | |
| Tipo EN | T1 / T2 |
| Sistema di alimentazione di corrente IEC | TT |
| Dispositivi di protezione | N-PE |
| Tipo di montaggio | sull’elemento base |
| Colore | grigio/blu |
| Materiale custodia | PBT |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | maschio |
| N. poli | 1 |
| Segnalazione protezione contro le sovratensioni guasta | ottico |
Circuito di protezione
| Tensione nominale UN | 240 V AC (TN - only N-PE) |
|---|---|
| 240 V AC (TT - only N-PE) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 350 V AC |
| Corrente conduttori di terra IPE | ≤ 0,01 mA |
| Corrente nominale dispersa In(8/20)µs | 100 kA |
| Corrente atmosferica di prova (10/350) µs, carica | 50 As |
| Corrente atmosferica di prova (10/350) µs, energia specifica | 2500 kJ/Ω |
| Corrente atmosferica di prova (10/350) µs, picco di corrente limp | 100 kA |
| Capacità di estinzione di corrente susseguente Ifi | 100 A (350 V AC) |
| Livello di protezione Up | ≤ 1,5 kV |
| Tensione residua Ures | ≤ 1,5 kV (con In) |
| ≤ 1 kV (a 10 kA:) | |
| ≤ 0,9 kV (a 5 kA:) | |
| ≤ 0,8 kV (a 3 kA:) | |
| Tensione impulsiva di eccitazione a 6 kV (1,2/50)µs | ≤ 1,5 kV |
| Comportamento TOV con UT | 1200 V AC (200 ms / withstand mode) |
| Tempo di risposta tA | ≤ 100 ns |
Specifiche UL
| Tipo SPD | 4CA |
|---|---|
| Tensione permanente massima MCOV (N-G) | 264 V AC |
| Dispositivi di protezione | N-G |
| Sistema di ripartizione dell'energia | Split phase |
| Frequenza nominale | 50/60 Hz |
| Tensione di taglio misurata MLV (N-G) | 1080 V |
| Corrente nominale dispersa In(N-G) | 20 kA |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130802eCl@ss 8.027130802eCl@ss 9.027130802
| Caratteristica | Valore |
|---|---|
| forma della rete DC (EF009926) | No |
| forma della rete IT (EF009927) | No |
| forma della rete TN (EF009928) | Sì |
| forma della rete TN-C (EF009929) | No |
| forma della rete TN-C-S (EF009933) | No |
| forma della rete TN-S (EF009930) | No |
| forma della rete TT (EF009931) | No |
| altre forme della rete (EF009932) | No |
| corrente impulsiva (10/350) (EF000421) | 100 kA |
| tensione permanente AC max. (EF004198) | 350 V |
| capacità di estinzione della corrente successiva (EF004193) | 0.1 kA |
| grandezza di costruzione (EF002566) | altro |
| con contatto telecomunicazioni (EF000422) | No |
| soffiante (EF004181) | No |
| segnalazione nell'apparecchio (EF004241) | ottico |
| classe di prova tipo 1 (EF004229) | Sì |
| fusibile ausiliario integrato (EF008797) | Sì |
| adatto per uso esterno (EF003532) | No |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2859686-FLT-CP-N/PE-350-ST | 121 Kbytes |
|
