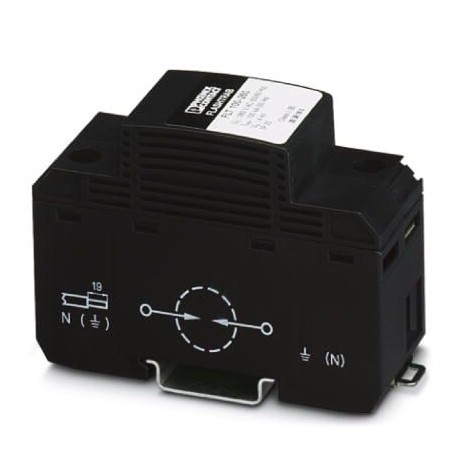

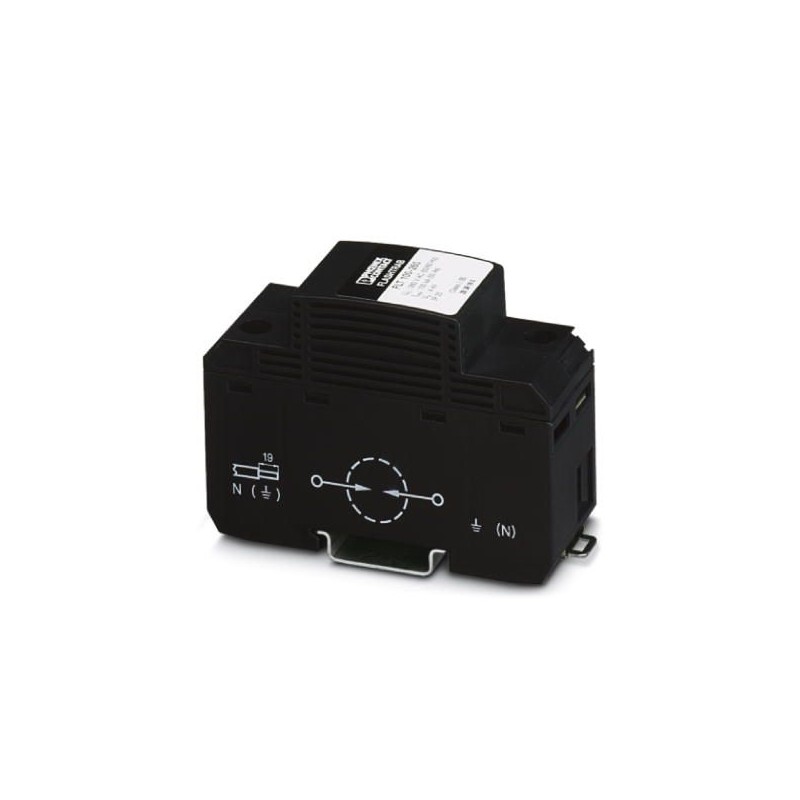

FLT 100-260 2838160 PHOENIX CONTACT Scaricatore combinabile tipo 1/2
FLT 100-260
2838160
PHOENIX_CONTACT
Scaricatore combinabile tipo 1/2
Tipo 1 / Classe I / B (scaricatore di corrente di fulmine) con scaricatore di arco di corrente N-PE a somma N-PE incapsulato a 1 canale. Larghezza dell'alloggiamento: 35 mm (2 pezzi)
Trabtech (TT)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2838160 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CL1131 - |
| Pagina catalogo | Pagina 23 (TT_2011) |
| GTIN | 4017918165390 |
| Peso per pezzo (confezione esclusa) | 292,100 g |
| Numero tariffa doganale | 85363010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m (amsl (su zero normale)) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
Generalità
| Classe di prova IEC | I |
|---|---|
| T1 | |
| Tipo EN | T1 |
| Sistema di alimentazione di corrente IEC | TT |
| TN-S | |
| Dispositivi di protezione | N-PE |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | nero intenso RAL 9005 |
| Materiale custodia | PBT |
| Grado d'inquinamento | 2 |
| Classe di combustibilità a norma UL 94 | V-0 |
| Tipo | Modulo guida monolitico |
| N. poli | 1 |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
Circuito di protezione
| Tensione nominale UN | 230/400 V AC (TN - only N-PE) |
|---|---|
| 230/400 V AC (TT - only N-PE) | |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 260 V AC |
| Corrente di carico nom. IL | 80 A |
| Corrente conduttori di terra IPE | ≤ 0,1 mA |
| Assorbimento di potenza in standby PC | ≤ 26 mVA |
| Corrente nominale dispersa In(8/20)µs | 100 kA |
| Corrente atmosferica di prova (10/350) µs, carica | 50 As |
| Corrente atmosferica di prova (10/350) µs, energia specifica | 2,5 MJ/Ω |
| Corrente atmosferica di prova (10/350) µs, picco di corrente limp | 100 kA |
| Capacità di estinzione di corrente susseguente Ifi | 100 A (260 V AC) |
| Livello di protezione Up | ≤ 5,5 kV |
| Tensione impulsiva di eccitazione a 6 kV (1,2/50)µs | ≤ 5,5 kV |
| Comportamento TOV con UT | 1200 V AC (200 ms / withstand mode) |
| Tempo di risposta tA | ≤ 100 ns |
Dati di connessione
| Collegamento | Connessione a vite |
|---|---|
| Filettatura | M6 |
| Coppia di serraggio | 8 Nm |
| Lunghezza di spelatura | 14,5 mm |
| Sezione conduttore flessibile | 16 mm² ... 35 mm² |
| Sezione conduttore rigida | 10 mm² ... 50 mm² |
| Sezione conduttore AWG | 6 ... 1 |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127140201eCl@ss 5.027140201eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130802eCl@ss 8.027130802eCl@ss 9.027130802
| Caratteristica | Valore |
|---|---|
| forma della rete DC (EF009926) | No |
| forma della rete IT (EF009927) | No |
| forma della rete TN (EF009928) | No |
| forma della rete TN-C (EF009929) | No |
| forma della rete TN-C-S (EF009933) | No |
| forma della rete TN-S (EF009930) | No |
| forma della rete TT (EF009931) | Sì |
| altre forme della rete (EF009932) | No |
| corrente impulsiva (10/350) (EF000421) | 100 kA |
| tensione permanente AC max. (EF004198) | 260 V |
| capacità di estinzione della corrente successiva (EF004193) | 0.1 kA |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| grandezza di costruzione (EF002566) | altro |
| sezione max. del conduttore rigido (uni-/multifilare) (EF008827) | 50 mm² |
| sezione max. del conduttore flessibile (a filo sottile) (EF008828) | 35 mm² |
| con contatto telecomunicazioni (EF000422) | No |
| soffiante (EF004181) | No |
| segnalazione nell'apparecchio (EF004241) | senza |
| classe di prova tipo 1 (EF004229) | Sì |
| fusibile ausiliario integrato (EF008797) | Sì |
| adatto per uso esterno (EF003532) | No |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
