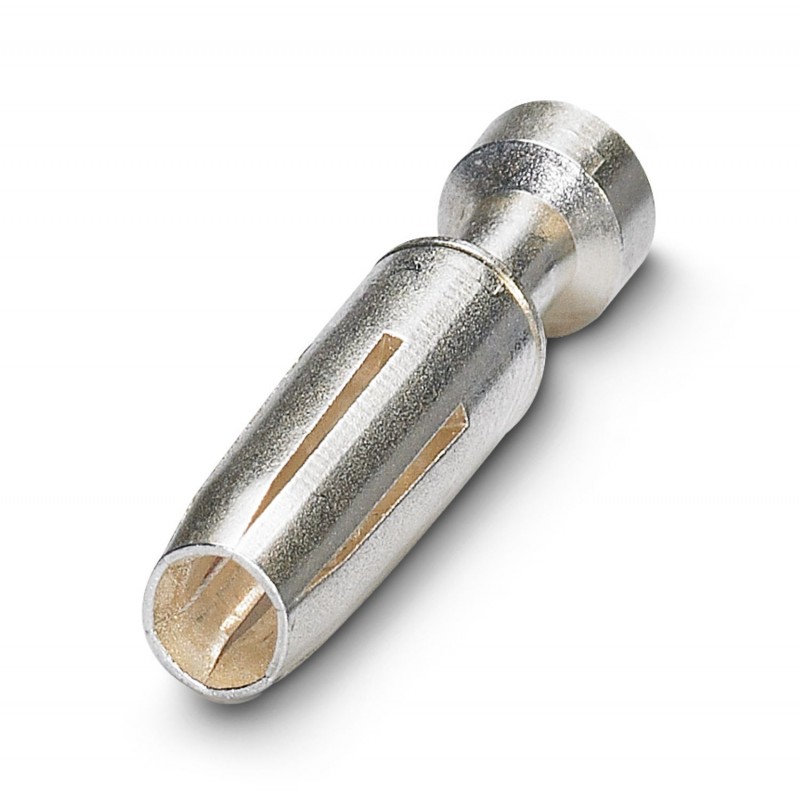

CK2,5-ED-1,00BU AG 1663666 PHOENIX CONTACT Contatto a crimpare
CK2,5-ED-1,00BU AG
1663666
PHOENIX_CONTACT
100
Contatto a crimpare
Contatto crimpato, diametro dei contatti: 2,5 mm, lavorato, femmina, materiale dei contatti: lega di rame, superficie dei contatti: argento, sezione dei collegamenti: 0,75 mm² ... 1 mm², 18 AWG
Contatto a crimpare, diametro contatti: 2,5 mm, tornito, Femmina, materiale contatti: Lega di rame, superficie contatti: argentato, sezione di connessione: 1 mm2 ... 1 mm2, AWG 18
connettori ad innesto > contatto per connettori industriali
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | per HC-M-06..., HC-M-HV-, HC-M-08-, HC-M-20-, HC-A..., HC-B..., HC-BB..., HC-BBB... e portacontatti HC-HV |
| Nota per il montaggio | La qualità di una connessione a crimpare viene stabilita dalla norma DIN EN 60352-2. |
| Tipo di prodotto | Contatto a crimpare |
| Serie | HC-M-06 |
| HC-M-HV | |
| HC-M-08 | |
| HC-A | |
| HC-BB | |
| HC-B | |
| HC-HV | |
| HC-M-20 | |
| HC-K | |
| HC-BBB | |
| HC-Q | |
| HC-COM | |
| Esecuzione | Contatto singolo femmina |
| Tipo contatto | tornito |
| Stato di manutenzione dei dati | |
| Revisione articolo | 07 |
| Collegamento | Connessione a crimpare |
| Tipo di connessione del contatto | Femmina |
| Tecnica di connessione | Connessione a crimpare |
| Sezione di collegamento | 1 mm² ... 1 mm² |
| Sezione di collegamento AWG | 18 |
| Lunghezza di spelatura nei singoli conduttori | 7,5 mm (9,5 mm con HC-M-HV...) |
| Sezione conduttore flessibile | 1 mm² ... 1 mm² |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | argentato |
| Caratteristiche meccaniche | |
| Diametro contatto | 2,5 mm |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | presa |
| temperatura ambiente (EF002386) | 125 °C |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 1 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 1 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.75 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| lunghezza di asportazione isolamento (EF006824) | 7.5 mm |
| diametro del contatto maschio (EF007320) | 2.5 mm |
| materiale del contatto (EF007544) | rame |
| materiale del rivestimento di contatto (EF004020) | argento |
| numero min. di cicli di innesto (EF012212) | 500 |
