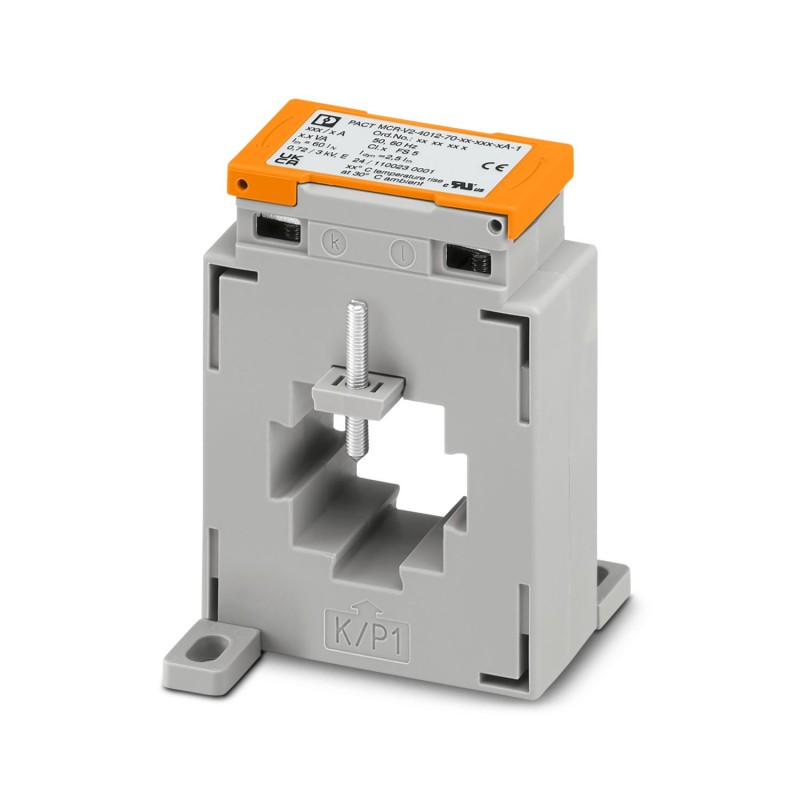

PACT MCR-V2-4012- 70- 800-5A-1 2277145 PHOENIX CONTACT Convertitore di corrente
PACT MCR-V2-4012-70-800-5A-1
2277145
PHOENIX_CONTACT
Convertitore di corrente
Trasformatore attraverso la corrente a barra, corrente primaria 800 A AC; corrente secondaria 5 A AC; classe di precisione 1; Potenza di dimensionamento 10 VA
Trasformatore di corrente ad innesto, corrente primaria 800 A AC; corrente secondaria 5 A AC; classe di precisione 1; potenza nominale 10 VA
Apparecchi elettrici a bassa tensione > trasformatore di corrente
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Current transformer |
| Stato di manutenzione dei dati | |
| Revisione articolo | 07 |
| Tensione di isolamento nominale | 1 kV (Fase/conduttore di neutro) |
| Note generali | |
| tarabile | no |
| Tipo convertitore | Trasformatore di corrente ad innesto |
| Trasformatori di corrente | |
| Potenza nominale | 10 VA |
| Corrente di cortocircuito di dimensionamento termica | Ith= 60 * In |
| Corrente di dimensionamento termico permanente | Id= 1,2 * In |
| Corrente impulsiva di dimensionamento | Idyn= 2,5 * Ith |
| Frequenza nominale fn | 50 Hz |
| 60 Hz | |
| Corrente nominale primaria Ipn | 0 A AC ... 800 A AC |
| tarabile | no |
| Tipo convertitore | Trasformatore di corrente ad innesto |
| Segnale | |
| Denominazione | Uscita di corrente |
| Corrente nominale secondaria Isn | 5 A AC |
| Fattore di limitazione della sovracorrente | FS 5 |
| Classe di precisione | 1 |
| Collegamento | Connessione a vite |
| Sezione conduttore flessibile | 2x 10 mm² (Morsetti secondari,) |
| Coppia di serraggio | 2 Nm |
| Dimensioni articolo | |
| Larghezza | 31 mm |
| Altezza | 92 mm |
| Profondità | 70 mm |
| Dimensioni articolo con montaggio alternativo | |
| Larghezza | 70 mm |
| Altezza | 92 mm |
| Profondità | 31 mm |
| Guida in rame | |
| Larghezza | 40 mm |
| Altezza | 12 mm |
| Guida in rame 2 | |
| Larghezza | 30 mm |
| Altezza | 10 mm |
| Conduttore rotondo | |
| Diametro | 33 mm |
| Colore | grigio (RAL 7042) |
| Materiale custodia | PA 6.6 |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -25 °C ... 40 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 40 °C |
| Posizione elevata | ≤ 1000 m |
| Umidità dell'aria consentita (esercizio) | Impiego solo in interni e in assenza di condensa |
| Categoria materiale isolante | H |
| CE | |
| Certificato | Conformità CE |
| UKCA | |
| Certificato | Conformità UKCA |
| UL, USA / Canada | |
| Siglatura | XODW8.E323953 |
| Norme/Disposizioni | EN 61869 |
| Tipo di montaggio | Montaggio su guida DIN |
| Montaggio a parete |
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | trasformatore di corrente a innesto |
| corrente nominale primaria (EF007405) | 800 A |
| intensità di corrente nominale secondaria (EF007471) | 5 A |
| potenza apparente nominale secondaria (EF007470) | 10 VA |
| classe di precisione (EF008842) | altro |
| fattore di limitazione sovracorrente (EF007511) | FS 5 |
| tarato (EF008836) | No |
| con protezione dal contatto (EF008186) | No |
| altezza dell'apertura (EF012757) | 12 mm |
| larghezza dell'apertura (EF012758) | 40 mm |
| diametro dell'apertura (EF005153) | 33 mm |
| fissaggio a scatto (EF007462) | No |
| con guida in rame (EF007380) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2277145-PACT MCR-V2-4012- 70- 800-5A-1 | 101 Kbytes |
|
