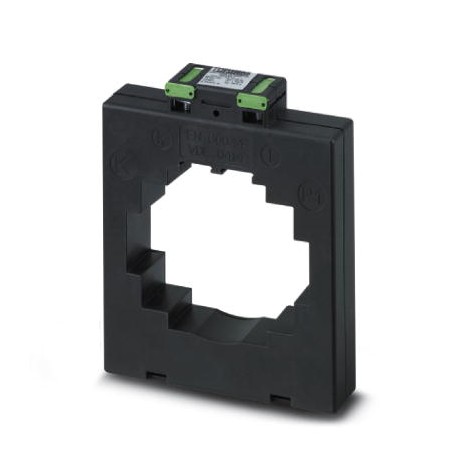

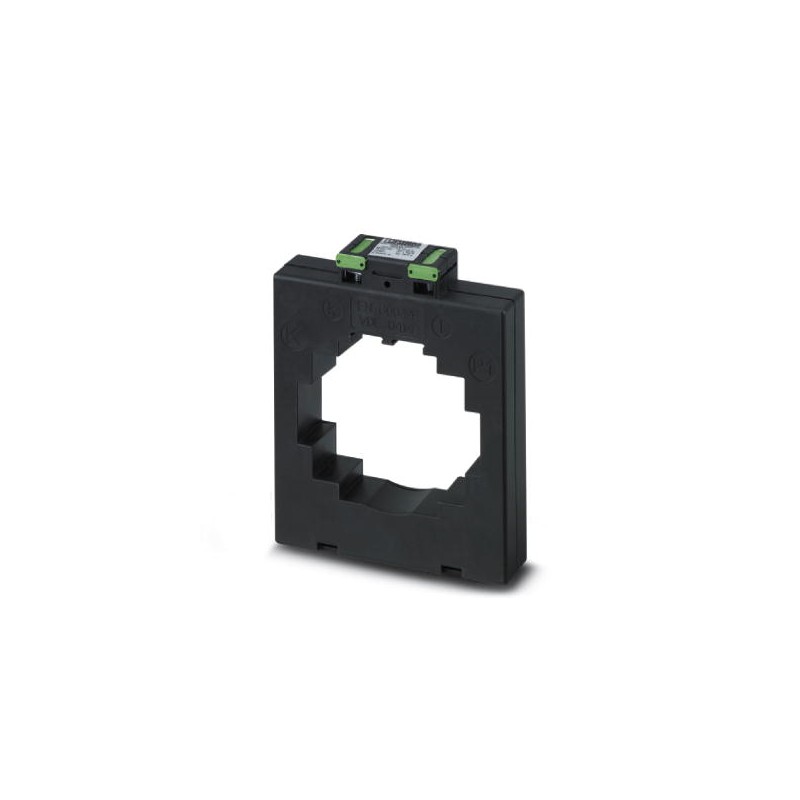

PACT MCR-V2-10020-129-2500-5A 2276395 PHOENIX CONTACT Convertitore di corrente
PACT MCR-V2-10020-129-2500-5A
2276395
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Convertitore di corrente
Trasformatore attraverso la corrente a barra, corrente primaria 2500 A AC; corrente secondaria 5 A AC; classe di precisione 1; Potenza di dimensionamento 15 VA
Apparecchi elettrici a bassa tensione > trasformatore di corrente
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2276395 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK4A11 - |
| Pagina catalogo | Pagina 230 (C_5_2017) |
| GTIN | 4046356566261 |
| Peso per pezzo (confezione esclusa) | 550,500 g |
| Numero tariffa doganale | 85043129 |
| Paese di origine | DE (Germania) |
Dimensioni
| Conduttore rotondo primario (diametro) | 85 mm |
|---|---|
| Nota sulle dimensioni | 2 |
| Conduttore rotondo primario (larghezza) | 100 mm |
| Conduttore rotondo primario (altezza) | 10 mm |
| Conduttore rotondo primario (larghezza) | 80 mm |
| Conduttore rotondo primario (altezza) | 64 mm |
| Larghezza | 30 mm |
| Altezza | 156 mm |
| Profondità | 129 mm |
| Larghezza per montaggio alternativo | 129 mm |
| Altezza per montaggio alternativo | 156 mm |
| Profondità per montaggio alternativo | 30 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 40 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 40 °C |
| Altezza massima | ≤ 1000 m |
Dati d'ingresso
| Numero ingressi | 1 |
|---|---|
| Corrente di cortocircuito di dimensionamento termica | Ith= 60 * In |
| Corrente di dimensionamento termico permanente | Id= 1,2 * In |
| Corrente impulsiva di dimensionamento | Idyn= 2,5 * Ith |
| Frequenza di dimensionamento: Convertitore standard | 50 Hz ... 60 Hz |
| Frequenza di dimensionamento: Convertitore tarato | 50 Hz |
| Fattore di limitazione della sovracorrente | FS 5 |
| Potenza di dimensionamento | 15 VA |
| Corrente di dimensionamento primaria Ipn | 0 A ... 2500 A |
| Corrente di dimensionamento secondaria Isn | 5 A AC |
Generalità
| Tipo convertitore | Convertitore a innesto |
|---|---|
| Classe di precisione | 0,2 (a seconda del tipo) |
| 0,5 (a seconda del tipo) | |
| 1 (a seconda del tipo) | |
| 0,2S (a seconda del tipo) | |
| 0,5S (a seconda del tipo) | |
| tarabile | no |
| Tensione di isolamento nominale | 1 kV (Fase/conduttore neutro) |
| Norme/Disposizioni | EN 50178 |
| EN 61869 | |
| Colore | nero |
| Materiale custodia | PA 6.6 |
| Conformità | CE conforme |
| UL, USA / Canada | XODW8.E323953 |
Normative e prescrizioni
| Norme/Disposizioni | EN 50178 |
|---|---|
| EN 61869 | |
| Conformità | CE conforme |
| UL, USA / Canada | XODW8.E323953 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027210902eCl@ss 4.127210902eCl@ss 5.027210902eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210902eCl@ss 8.027210902eCl@ss 9.027210902
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | trasformatore di corrente a innesto |
| corrente nominale primaria (EF007405) | 2500 A |
| intensità di corrente nominale secondaria (EF007471) | 5 A |
| potenza apparente nominale secondaria (EF007470) | 15 VA |
| classe di precisione (EF008842) | altro |
| fattore di limitazione sovracorrente (EF007511) | FS 5 |
| tarato (EF008836) | No |
| con protezione dal contatto (EF008186) | No |
| altezza dell'apertura (EF012757) | 64 mm |
| larghezza dell'apertura (EF012758) | 100 mm |
| diametro dell'apertura (EF005153) | 85 mm |
| fissaggio a scatto (EF007462) | No |
| con guida in rame (EF007380) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2276395-PACT MCR-V2-10020-129-2500-5A | 97 Kbytes |
|
