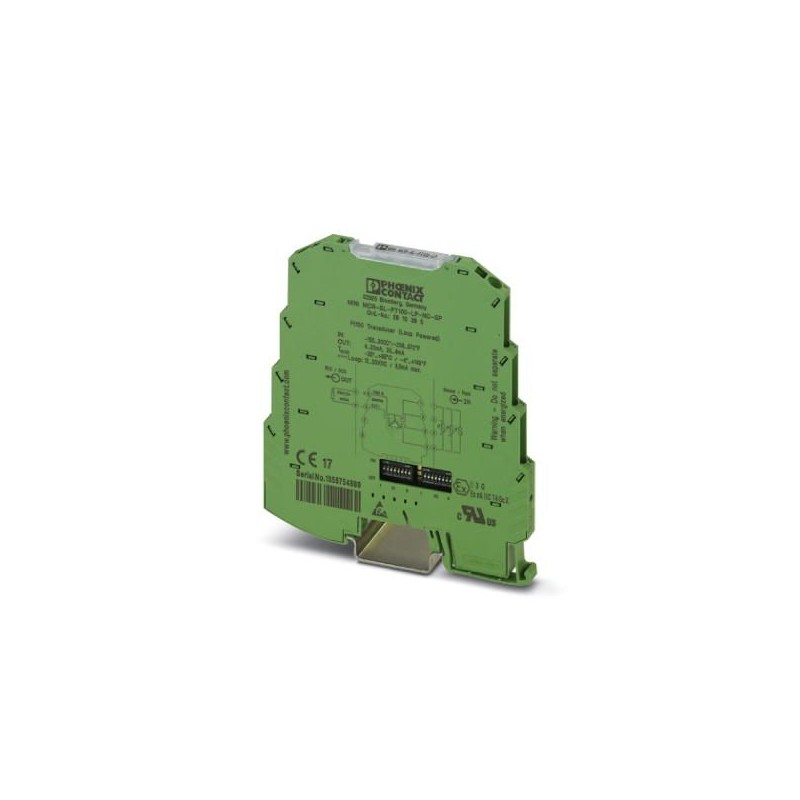

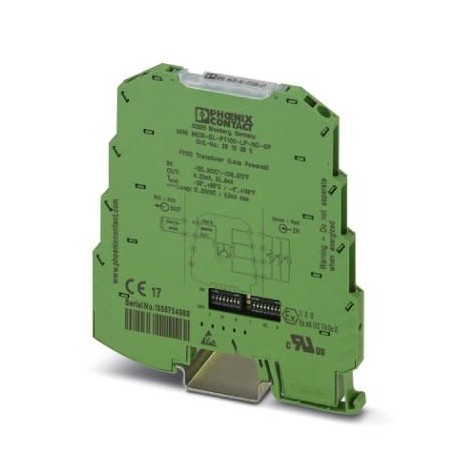

MINI MCR-SL-PT100-LP-NC-SP
2810395
PHOENIX_CONTACT
1
Convertitore di temperatura
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2810395 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | CK1222 - |
Pagina catalogo | Pagina 106 (C_7_2015) |
GTIN | 4046356142472 |
Peso per pezzo (confezione esclusa) | 100,700 g |
Numero tariffa doganale | 85437090 |
Paese di origine | DE (Germania) |
Temperatura ambiente (esercizio) | -20 °C ... 65 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Altezza massima | ≤ 2000 m |
Configurabile/Programmabile | sì, non configurati |
---|---|
Tipi di sensori utilizzabili (RTD) | Pt 100 (IEC 60751/EN 60751) |
Corrente d'alimentazione sensore | 1 mA (costante) |
Tecnica di connessione | 2, 3, 4 conduttori |
Numero di uscite | 1 |
---|---|
Configurabile/Programmabile | sì, non configurati |
Segnale d'uscita, corrente | 4 mA ... 20 mA |
20 mA ... 4 mA | |
Corrente d'uscita max. | 23 mA (limitazione uscita) |
Carico/carico di uscita uscita di corrente | (Ualimentazione- 12 V) / 22 mA |
Ripple | < 20 mVSS(con 500 Ω) |
Denominazione | Loop Powered |
---|---|
Range tensione di alimentazione | 12 V DC ... 30 V DC |
Max. corrente assorbita | < 4,5 mA (senza corrente di segnale) |
Potenza assorbita | < 150 mW (senza corrente di segnale) |
Collegamento | Connessione a molla |
---|---|
Sezione conduttore rigido min. | 0,2 mm² |
Sezione conduttore rigido max. | 2,5 mm² |
Sezione trasversale conduttore AWG min. | 24 |
Sezione trasversale conduttore AWG max. | 12 |
Sezione conduttore flessibile min. | 0,2 mm² |
Sezione conduttore flessibile max. | 2,5 mm² |
Lunghezza di spelatura | 8 mm |
Errore di trasmissione del range di misura impostato | ((90 K / range di misura impostato [K]) + 0,05) % |
---|---|
Trasmissione errore dell'intero range di misura | ≤ 0,25 % |
Coefficiente termico massimo | < 0,02 %/K |
Errore di trasmissione | < 0,05 % (con campo di misura intero) |
Isolamento galvanico | Isolamento base a norma EN 61010 |
Categoria di sovratensione | II |
Grado d'inquinamento | 2 |
Tensione di isolamento nominale | 30 V AC |
Tensione di prova ingresso/uscita/alimentazione | 1,5 kV (50 Hz, 1 min) |
Compatibilità elettromagnetica | Conformità alla direttiva EMC |
Emissione disturbi | EN 61000-6-4 |
Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
Colore | verde |
Materiale custodia | PBT |
Posizione d'installazione | a scelta |
Conformità | CE conforme |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA / Canada | UL 508 Recognized |
Class I, Div. 2, Groups A, B, C, D T4 | |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Denominazione | Campi elettromagnetici ad alta frequenza |
---|---|
Norme/Disposizioni | EN 61000-4-3 |
Difformità tipica dal valore finale del campo di misura | 5 % |
Denominazione | Disturbi transitori rapidi (Burst) |
Norme/Disposizioni | EN 61000-4-4 |
Difformità tipica dal valore finale del campo di misura | 5 % |
Denominazione | Interferenze |
Norme/Disposizioni | EN 61000-4-6 |
Difformità tipica dal valore finale del campo di misura | 5 % |
Compatibilità elettromagnetica | Conformità alla direttiva EMC |
---|---|
Emissione disturbi | EN 61000-6-4 |
Attacco a norma | CUL |
Norme/Disposizioni | EN 61000-4-2 |
Denominazione | Campi elettromagnetici ad alta frequenza |
Norme/Disposizioni | EN 61000-4-3 |
EN 61000-4-4 | |
EN 61000-4-5 | |
Denominazione | Interferenze |
Norme/Disposizioni | EN 61000-4-6 |
Isolamento galvanico | Isolamento base a norma EN 61010 |
Conformità | CE conforme |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA / Canada | UL 508 Recognized |
Class I, Div. 2, Groups A, B, C, D T4 | |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Titolo: | Dimensione: | Tipo: |
---|---|---|
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 27 Mbytes | |
PHOENIX CONTACT-2810395-MINI MCR-SL-PT100-LP-NC-SP | 147 Kbytes |
