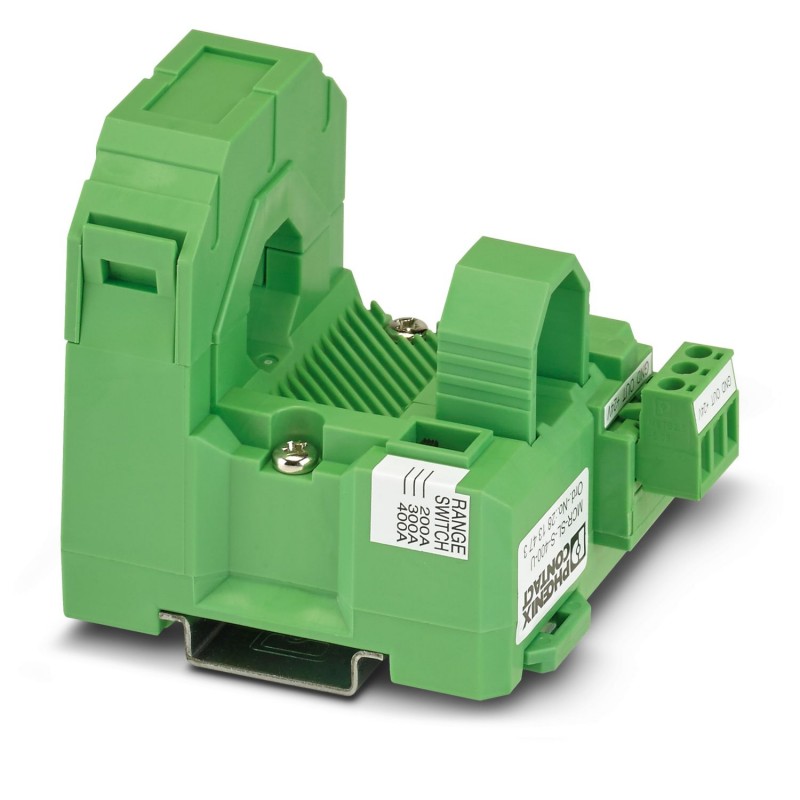

MCR-SL-S-400-U 2813473 PHOENIX CONTACT Convertitori di corrente
MCR-SL-S-400-U
2813473
PHOENIX_CONTACT
Convertitori di corrente
Convertitore di corrente MCR, per la misura di correnti alternate sinusoidali e non sinusoidali, corrente di ingresso 0...400 A, tensione di uscita 0... (5) 10 V
sensori > trasduttore di corrente
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Convertitori di corrente |
| Stato di manutenzione dei dati | |
| Revisione articolo | 03 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Potenza dissipata massima in condizioni nominali | 1 W |
| Tensione di prova ingresso/uscita | 4,13 kV AC (50 Hz, 60 s) |
| Tempo di risposta (10-90%) | < 340 ms |
| Coefficiente termico massimo | < 0,035 %/K |
| Errore di trasmissione | < 1 % (del fondo scala) |
| Tensione di isolamento nominale | 300 V AC (verso terra) |
| Alimentazione | |
| Tensione nominale | 24 V DC |
| Range tensione di alimentazione | 20 V DC ... 30 V DC |
| Max. corrente assorbita | < 30 mA |
| Segnale | |
| Configurabile/Programmabile | sì |
| Segnale d'ingresso, corrente | 0 A ... 400 A |
| Misurare | |
| Campo corrente d'ingresso | 0 A AC ... 200 A AC |
| 0 A AC ... 300 A AC | |
| 0 A AC ... 400 A AC | |
| Campo di regolazione, corrente d'ingresso minima | 0 A AC ... 200 A AC |
| Campo di regolazione, corrente d'ingresso massima | 0 A AC ... 400 A AC |
| Sovraccarico ammesso | in base al conduttore impiegato |
| Carico di corrente impulsiva | in base al conduttore inserito |
| Campo di misurazione frequenza | 30 Hz ... 6000 Hz |
| Forma curva | sinusoidali e non |
| Soglia di eccitazione | 1 % (del fondo scala) |
| Segnale: Tensione | |
| Segnale d'uscita, tensione | 0 V ... 5 V |
| 0 V ... 10 V | |
| Segnale d'uscita, tensione massima | (0 V ... 10 V) 14 V, (0 V ... 5 V) 7 V |
| Carico/carico di uscita uscita di tensione | ≥ 10 kΩ |
| Collegamento | Connessione a vite |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm (4,4 ... 5,31 lbf-in.) |
| Collegamento | Connessione passante |
| Dimensioni articolo | |
| Larghezza | 55 mm |
| Altezza | 85 mm |
| Profondità | 70,5 mm |
| Conduttore rotondo | |
| Diametro | ≤ 18,5 mm |
| Colore | verde (RAL 6021) |
| Materiale custodia | Poliammide PA non rinforzato |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C |
| CE | |
| Certificato | Conformità CE |
| UKCA | |
| Certificato | Conformità UKCA |
| UL, USA / Canada | |
| Siglatura | UL/C-UL Listed UL 508 |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, Group IIC T4A | |
| Or Non-Hazardous Locations only | |
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione d'installazione | a scelta |
| Caratteristica | Valore |
|---|---|
| valore iniziale intervallo di misura corrente (EF008198) | 0 A |
| valore finale dell'intervallo di misura corrente (EF008266) | 400 A |
| tipo di uscita analogica (EF003958) | altro |
| funzione di configurazione integrata (EF003064) | Sì |
| con uscita di commutazione (EF005225) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2813473-MCR-SL-S-400-U | 126 Kbytes |
|
