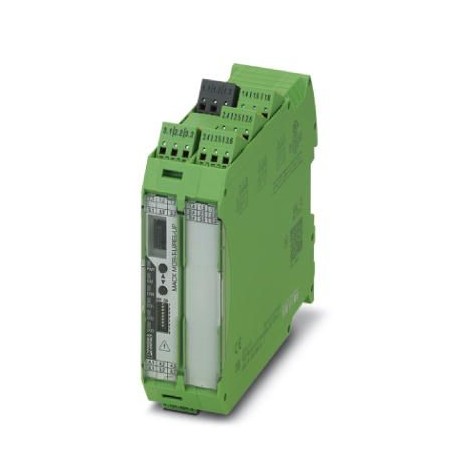

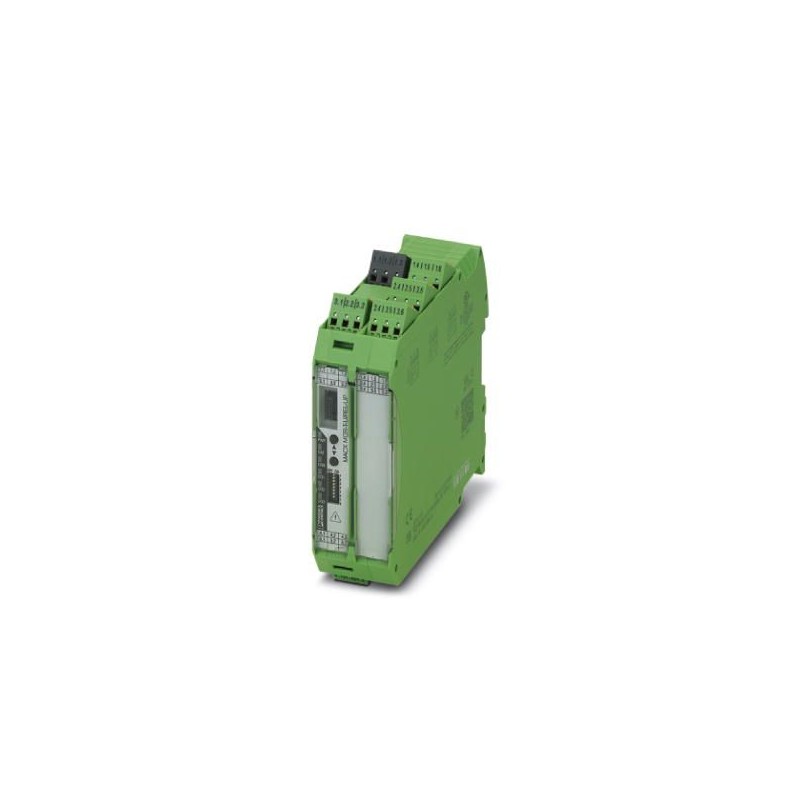

MACX MCR-T-UIREL-UP-SP
2811828
PHOENIX_CONTACT
1
Convertitore di temperatura
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2811828 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | CK1121 - |
Pagina catalogo | Pagina 127 (C_5_2017) |
GTIN | 4046356579483 |
Peso per pezzo (confezione esclusa) | 120,000 g |
Numero tariffa doganale | 85437090 |
Paese di origine | DE (Germania) |
Temperatura ambiente (esercizio) | -20 °C ... 65 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Altezza massima | ≤ 2000 m |
Umidità dell'aria consentita (esercizio) | tip. 5 % ... 95 % (senza condensa) |
Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
Tipi di sensori utilizzabili (RTD) | Sensori Pt, Ni, Cu: 2, 3, 4 conduttori |
---|---|
Tipi di sensori utilizzabili (TC) | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
Intervallo di misurazione temperatura | -250 °C ... 2500 °C (Range a seconda del tipo di sensore) |
Campo segnale in ingresso | 0 Ω ... 50 kΩ |
Intervallo di resistenza, potenziometro | 0 Ω ... 50 kΩ |
Campo segnale in ingresso | -1000 mV ... 1000 mV |
Configurabile/Programmabile | sì |
---|---|
Segnale d'uscita, tensione massima | ± 11 V |
Segnale d'uscita, corrente | 4 mA ... 20 mA (con SIL; ulteriore configurabile liberamente senza SIL) |
Segnale d'uscita, corrente massima | 22 mA |
Carico/carico di uscita uscita di tensione | ≥ 10 kΩ |
Carico/carico di uscita uscita di corrente | ≤ 600 Ω (a 20 mA) |
Comportamento in caso di guasto sensore | secondo NE 43 o liberamente configurabile |
Denominazione uscita | Uscita relè |
Configurabile/Programmabile | sì |
Esecuzione dei contatti | 3 contatti di scambio |
Materiale dei contatti | AgSnO2, dorato a spessore |
Max. tensione commutabile | 250 V AC (250 V DC) |
Max. corrente d'inserzione | 2 A (250 V AC) |
2 A (28 V DC) |
Range tensione di alimentazione | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
---|---|
Potenza assorbita | < 2,4 W |
Sezione conduttore rigido min. | 0,2 mm² |
---|---|
Sezione conduttore rigido max. | 1,5 mm² |
Sezione conduttore flessibile min. | 0,2 mm² |
Sezione conduttore flessibile max. | 1,5 mm² |
Sezione trasversale conduttore AWG min. | 24 |
Sezione trasversale conduttore AWG max. | 16 |
Lunghezza di spelatura | 8 mm |
Collegamento | Connessione Push-in |
Errore di trasmissione | 0,1 % (ad esempio con Pt 100, tensione 300 K, 4 ... 20 mA) |
---|---|
Coefficiente termico massimo | 0,01 %/K |
Classe di combustibilità a norma UL 94 | V0 |
Grado d'inquinamento | 2 |
Categoria di sovratensione | II |
Compatibilità elettromagnetica | Conformità alla direttiva EMC |
Materiale custodia | PA 6.6-FR |
Colore | grigio |
Denominazione | Ingresso/uscita/alimentazione |
Separazione galvanica | 300 Veff(Tensione d'isolamento nominale (categoria di sovratensione II; grado di inquinamento 2, isolamento sicuro a norma EN 61010-1)) |
2,5 kV (50 Hz, 1 min., tensione di prova) | |
Denominazione | Ingresso/uscita |
Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
Denominazione | ingresso/alimentazione |
Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
Denominazione | Ingresso/uscita ON/OFF |
Separazione galvanica | 375 V (Valore di cresta a norma EN 60079-11) |
Conformità | CE conforme |
ATEX | II 3 G Ex nA nC ic IIC T4 Gc X |
IECEx | Ex nA nC ic IIC T4 Gc X |
UL, USA / Canada | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T6 | |
Class I, Zone 2, Group IIC T6 | |
SIL | 2 |
Compatibilità elettromagnetica | Conformità alla direttiva EMC |
---|---|
Isolamento galvanico | 4 vie, tra ingresso / uscita / alimentazione / uscita di commutazione |
Classe di combustibilità a norma UL 94 | V0 |
Conformità | CE conforme |
ATEX | II 3 G Ex nA nC ic IIC T4 Gc X |
IECEx | Ex nA nC ic IIC T4 Gc X |
UL, USA / Canada | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T6 | |
Class I, Zone 2, Group IIC T6 | |
DNV GL-Temperature | B |
DNV GL-Humidity | B |
DNV GL-Vibration | A |
DNV GL-EMC | A |
DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
