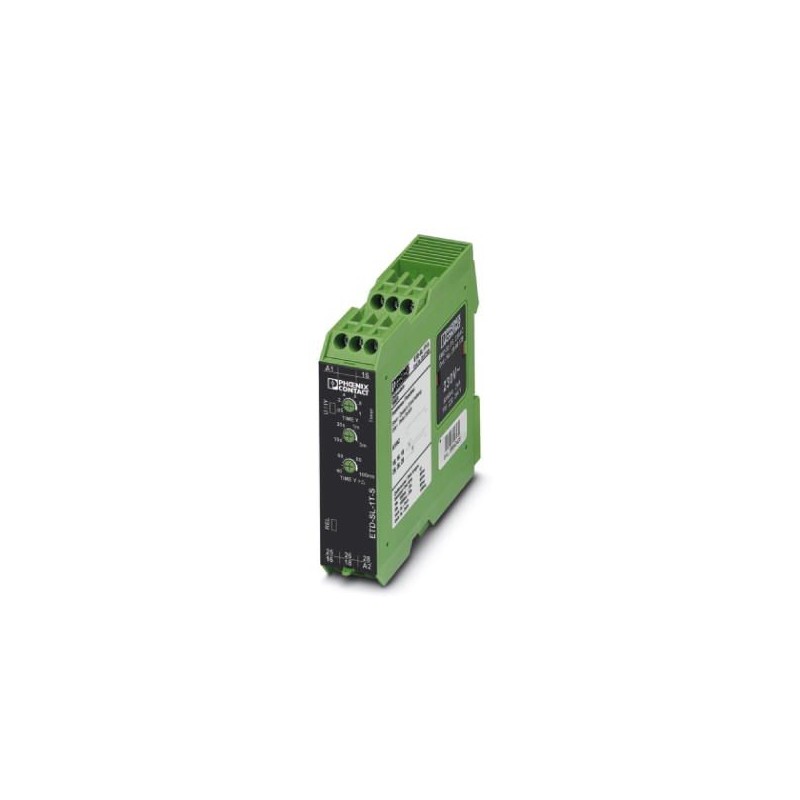

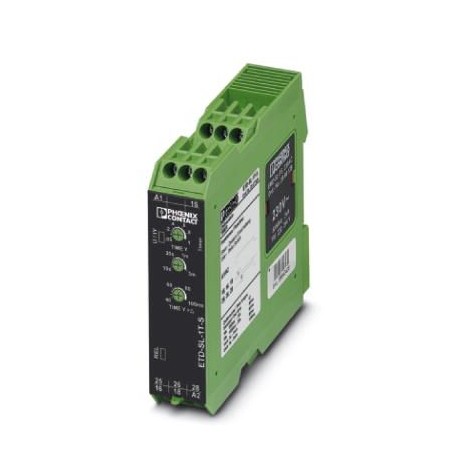

ETD-SL-1T-S 2867924 PHOENIX CONTACT Relè temporizzati
ETD-SL-1T-S
2867924
PHOENIX_CONTACT
Relè temporizzati
Temp. relè per avviamento stella-triangolo, tensione di alimentazione selezionabile tramite modulo di potenza, 2 contatti di commutazione.
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2867924 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK4411 - |
| Pagina catalogo | Pagina 663 (IF_2009) |
| GTIN | 4046356046947 |
| Peso per pezzo (confezione esclusa) | 140,340 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | AT (Austria) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| -25 °C ... 40 °C (a norma UL 508) | |
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 15 % ... 85 % |
| Immunità ai disturbi | EN 61000-6-2 |
Lato eccitazione
| Range tensione d'ingresso | 24 V DC (vedere Power Module) |
|---|---|
| 24 V AC ... 230 V AC (vedere Power Module) | |
| Rapporto termico | ≤ 0,01 %/K |
| Funzione | S: Avviamento a stella/triangolo |
| Campo di regolazione tempo | 500 ms ... 3 min. (4 intervalli di tempo) |
| Tempo di ripristino | 500 ms |
Lato contatti
| Esecuzione dei contatti | 2 contatti di scambio liberi da potenziale |
|---|---|
| Max. tensione commutabile | 250 V AC (a norma IEC 60664-1) |
| Max. potenza commutabile (carico ohmico) | 750 VA (3 A/250 V AC, modulo affiancato, distanza ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, modulo non affiancato, distanza ≥ 5 mm) | |
| Fusibile d'uscita | 5 A (rapido) |
Generalità
| Segnalazione stato | LED verde (POWER) |
|---|---|
| LED giallo (relè attivo) | |
| Durata meccanica | ca. 2x 107cicli di manovre |
| Assorbimento di potenza nominale | 2,5 VA (1 W) |
| Tensione di prova avvolgimento relé /contatto relé | 4 kV |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | su guida standard NS 35 a norma EN 60715 |
| Colore | verde |
| Materiale isolante custodia | poliammide PA, autoestinguente |
| Umidità dell'aria consentita (esercizio) | 15 % ... 85 % |
| Frequenza nominale | 50 Hz ... 60 Hz |
| Tensione di isolamento nominale | 300 V (a norma EN 50178) |
| Conformità | CE conforme |
| UL, USA / Canada | UL/C-UL Listed UL 508 |
Dati di collegamento
| Sezione conduttore flessibile min. | 0,5 mm² |
|---|---|
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione conduttore rigido min. | 0,5 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 20 |
| Sezione trasversale conduttore AWG max. | 14 |
| Lunghezza di spelatura | 8 mm |
| Collegamento | Connessione a vite |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2004/108/CE |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 |
| Direttiva sulla bassa tensione | Conformità alla direttiva DBT 2006/95/CEE |
| Classe di combustibilità a norma UL 94 | V0 |
| Conformità | CE conforme |
| UL, USA / Canada | UL/C-UL Listed UL 508 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 5.027371701eCl@ss 5.127371700eCl@ss 6.027371700eCl@ss 7.027371790eCl@ss 8.027371605eCl@ss 9.027371605
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2867924-ETD-SL-1T-S | 111 Kbytes |
|
