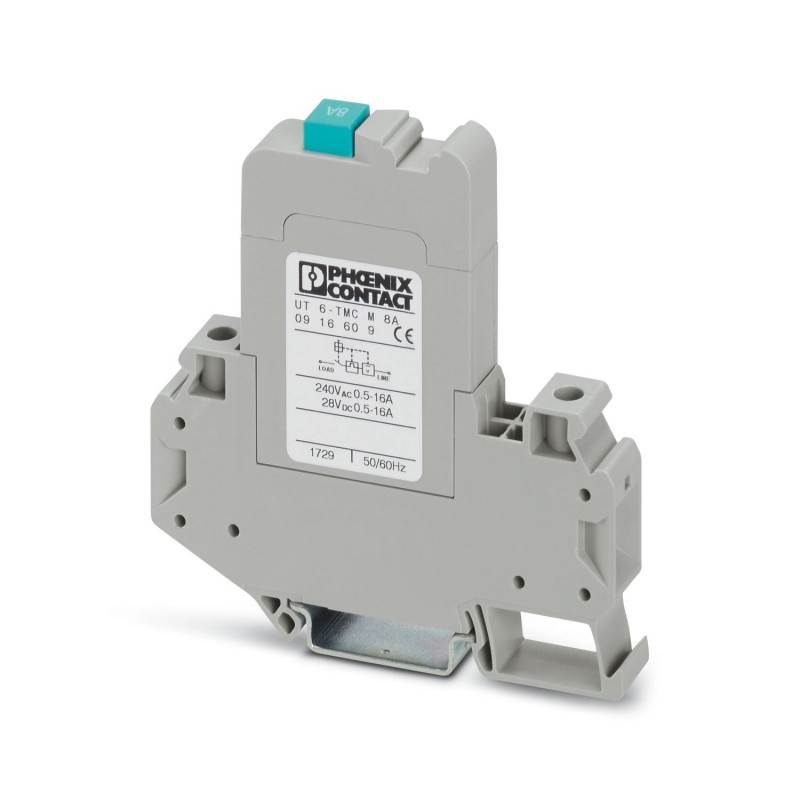

UT 6-TMC M 8A 0916609 PHOENIX CONTACT Interruttore di protezione magnetotermico
UT 6-TMC M 8A
0916609
PHOENIX_CONTACT
6
Interruttore di protezione magnetotermico
Interruttore di protezione termomagnetico, 1 polo, per montaggio su guida simmetrica
Interruttore di protezione magnetotermico, a 1 polo per montaggio su guida
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Braker per circuito
Protezione contro le sovratensioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Interruttori di protezione magnetotermici |
| Famiglia di prodotti | UT 6-TMC |
| Tipo | Modulo guida monolitico |
| Numero di poli | 1 |
| Numero collegamenti | 2 |
| Numero di file | 1 |
| Numero di canali | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 07 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tipo di fusibile | Macchina |
| Potenza dissipata massima in condizioni nominali | ≤ 1,43 VA |
| Note generali | |
| Tensione di esercizio | 50 V AC ... 264 V AC (48 - 62 Hz) |
| 5 V DC ... 30,8 V DC | |
| Tensione nominale | 240 V AC (50/60 Hz) |
| 28 V DC | |
| 240 V AC (50/60 Hz) | |
| 28 V DC | |
| Tensione d'isolamento nominale Ui | 440 V AC |
| Corr. di dimensionam. IN | 8 A |
| Tensione impulsiva di dimensionamento | 2,8 kV |
| Resistenza d'isolamento Riso | > 100 MΩ (Contatto principale) |
| Modo di azionamento | Tipo S |
| Tipo di sgancio | TM (magnetotermico) |
| Grado della protezione | Intervento automatico (positivo) |
| Resistenza del dispositivo | 22,2 mΩ |
| Prefusibile necessario | 25 A |
| Potere di interruzione cortocircuito di misurazione Icn | 200 A (240 V AC) |
| 400 A (28 V DC) | |
| Resistenza alla tensione | 2000 V |
| Max. cicli di manovre | 6000 (a 1 x In) |
| 50 (a 1,5 x In) | |
| 40 (a 6 x In) | |
| Fusibile | M1 (semi-ritardato) |
| Potenza dissipata | ≤ 1,43 VA |
| Derating della temperatura | 5,6 A DC (a -30 °C) |
| 5,84 A DC (a -20 °C) | |
| 6,24 A DC (a -10 °C) | |
| 6,72 A DC (a 0 °C) | |
| 7,2 A DC (a 10 °C) | |
| 8 A DC (a 23 °C) | |
| 8,24 A DC (a 30 °C) | |
| 8,48 A DC (a 40 °C) | |
| 9,04 A DC (a 50 °C) | |
| 9,68 A DC (a 60 °C) | |
| Indicazione/segnalazione a distanza | |
| Denominazione collegamento | Contatto ausiliario |
| Sezione nominale | 6,00 mm² |
| Sezione di dimensionamento AWG | 8 |
| Collegamento | Connessione a vite |
| Piano 1 superiore 1 inferiore 1 | |
| Filettatura | M4 |
| Coppia di serraggio | 1,5 ... 1,8 Nm |
| Lunghezza di spelatura | 12 mm |
| Sezione conduttore rigida | 0,2 mm² ... 10 mm² |
| Sezione conduttore AWG | 24 ... 8 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,2 mm² ... 10 mm² |
| Sezione conduttore flessibile [AWG] | 24 ... 8 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 6 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 6 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 2,5 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 4 mm² |
| Corrente nominale | 8 A |
| Tensione nominale | 240 V AC |
| 28 V DC | |
| Sezione nominale | 6 mm² |
| Contatto principale | |
| Collegamento | Connessione a vite |
| Filettatura | M4 |
| Coppia di serraggio | 1,5 Nm ... 1,8 Nm |
| Lunghezza di spelatura | 12 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 10 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 10 mm² |
| Sezione conduttore AWG | 24 ... 8 |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 4 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 6 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 6 mm² |
| Larghezza | 12,3 mm |
| Altezza | 85,5 mm |
| Profondità | 89,5 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V-0 |
| Materiale isolante | PA66 |
| Dati meccanici | |
| Parete laterale aperta | No |
| Condizioni ambientali | |
| Grado di protezione | IP40 (Campo di azionamento) |
| IP20 (Area di connessione) | |
| Temperatura ambiente (esercizio) | -30 °C ... 60 °C |
| Posizione elevata | 2000 m (a norma EN 60934) |
| Norme/disposizioni | EN 60934 |
| Norme/disposizioni | UL 1077 |
| Norme/disposizioni | CSA 22.2 |
| Nota | N. 235 |
| Norme/disposizioni | EAC |
| Tipo di montaggio | Guida di supporto: 35 mm |
