PHOENIX_CONTACTTrabtech (TT)TT-ST-M-SFP-24AC 2858946 PHOENIX CONTACT Dispos. protez. contro le sovratensioni

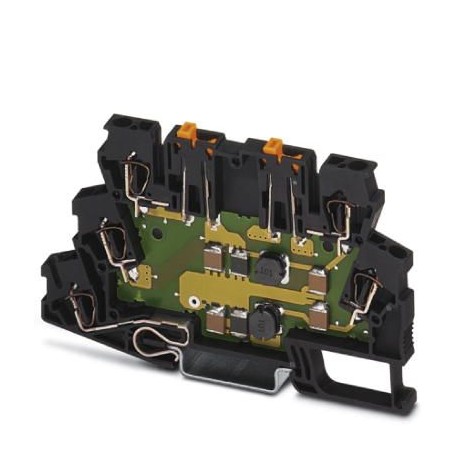

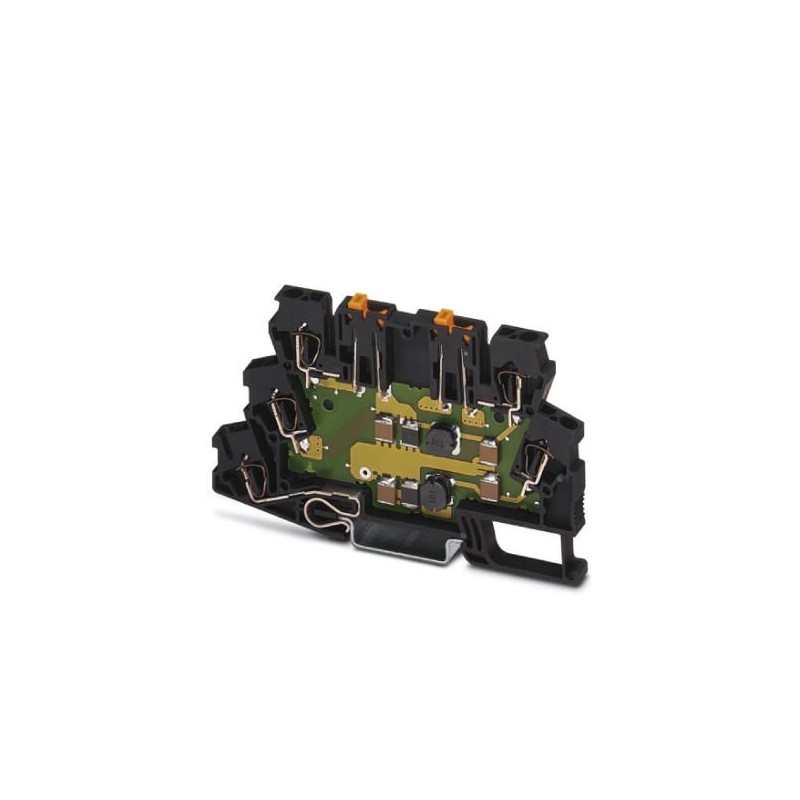

PHOENIX_CONTACT TT-ST-M-SFP-24AC 2858946 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

TT-ST-M-SFP-24AC 2858946 PHOENIX CONTACT Dispos. protez. contro le sovratensioni

Riferimento: TT-ST-M-SFP-24AC

Codice: 2858946

Produttore: PHOENIX_CONTACT

Descrizione:

Dispos. protez. contro le sovratensioni
TERMITRAB, morsetto a molla per rotaie con protezione contro le sovratensioni integrata come circuito di filtraggio e alette di interruzione, per l'installazione su NS 35/7,5, tensione UN 24 V DC, larghezza morsetto: 6,2 mm, larghezza cappuccio: 2,2 mm

Categorie:

  • PHOENIX_CONTACT > Trabtech (TT)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2858946
Pezzi/conf.10 PZ
Sales keyCLC141 -
Quantità di ordinazione minima10 PZ
Pagina catalogoPagina 186 (C_4_2017)
GTIN4017918938161
Peso per pezzo (confezione esclusa)27,550 g
Numero tariffa doganale85363030
Paese di origineDE (Germania)

Dimensioni

Altezza100 mm
Larghezza6,2 mm
Profondità65,1 mm (Con guida DIN da 7,5 mm)

Condizioni ambientali

Temperatura ambiente (esercizio)-40 °C ... 85 °C
Posizione elevata≤ 2000 m (amsl (su zero normale))
Grado di protezioneIP20

Generalità

Materiale custodiaPA 6.6
Classe di combustibilità a norma UL 94V-0
Colorenero intenso RAL 9005
Categoria di sovratensioneIII
Grado d'inquinamento2
Tipo di montaggioGuida di supporto: 35 mm
TipoMorsetto a due piani
Direzione di azioneLine-Earth Ground

Circuito di protezione

Classe di prova IECC1
C3
Tensione nominale UN24 V AC
Massima tensione permanente UC38 V DC
30 V AC
Corrente di dimensionamento500 mA (55 °C)
Corrente attiva di esercizio ICa UC≤ 100 µA (per conduttore)
Corrente conduttori di terra IPE≤ 1 mA (per conduttore)
Corrente nominale dispersa In(8/20)µs (filo-terra)350 A (per conduttore)
700 A (per gruppo)
Corrente dispersa Itotal(8/20) µs700 A
Corrente dispersa Imax(8/20) µs max. (filo-terra)1,5 kA (per conduttore)
3 kA (per gruppo)
Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra)40 A (per conduttore)
80 A (per gruppo)
Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike≤ 70 V (per conduttore)
Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat.≤ 70 V (per conduttore)
Tensione residua con In(conduttore-terra)≤ 80 V
Tensione residua con Ian (10/1000) µs (conduttore-terra)≤ 80 V
Livello di protezione Up(conduttore-terra)≤ 80 V (C1 - 500 V / 250 A)
Tempo di eccitazione tA (filo-terra)≤ 25 ns
Attenuazione d’inserzione aE, asimm.tip. 40 dB (1 MHz / 150 Ω)
Frequenza limite fg (3dB), asimm. (PE) nel sistema a 50 Ohmtip. 60 kHz
Frequenza limite fg (3dB), asimm. (PE) nel sistema a 150 Ohmtip. 20 kHz
Capacità (filo-terra)tip. 130 nF
Induttività in serietip. 100 µH
Resistenza in serie0,5 Ω
Segnalazione protezione contro le sovratensioni guastanessuna
Prefusibile necessario massimo500 mA (T)
Resistenza corrente impulsiva (conduttore-terra)C1 - 500 V / 250 A
C3 - 40 A

Dati di collegamento

CollegamentoConnessione a molla
Tipo di collegamento INMolla
Tipo di collegamento OUTMolla
Lunghezza di spelatura8 mm
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
Sezione conduttore rigida0,2 mm² ... 4 mm²
Sezione conduttore AWG24 ... 12

Normative e prescrizioni

Norme/disposizioniIEC 61643-21 2000 + A1:2008
EN 61643-21 2001 + A1:2009

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia
