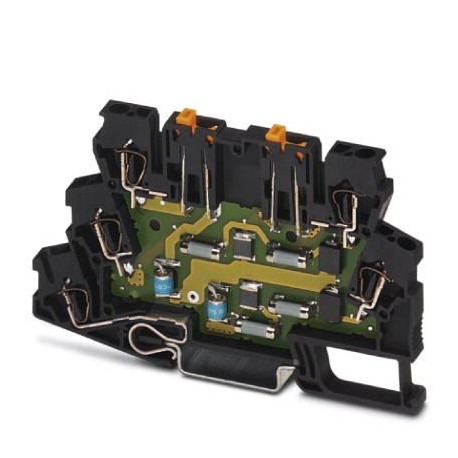

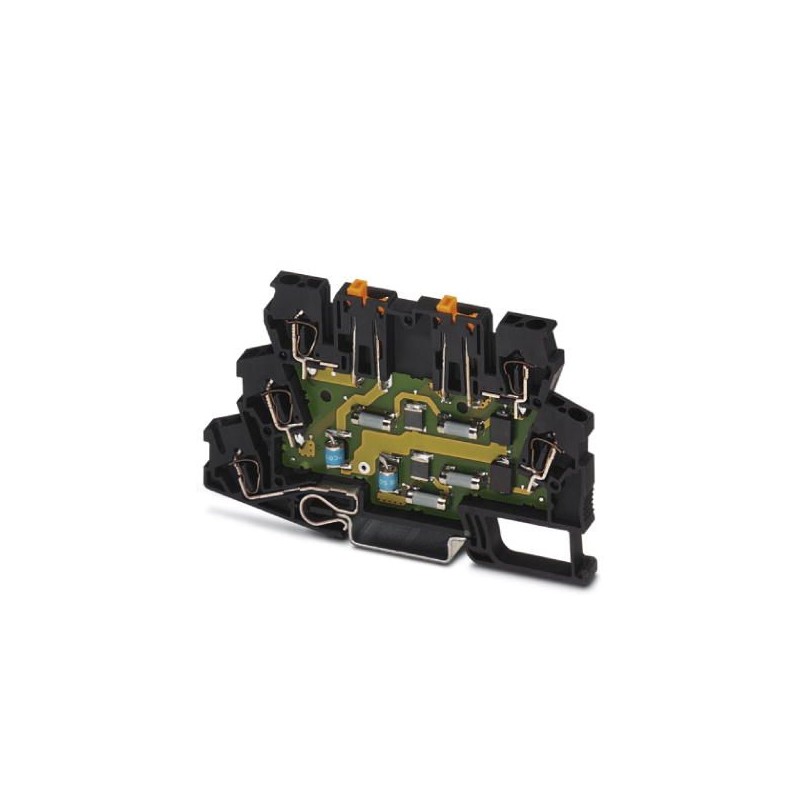

TT-ST-M-2/2-24AC 2858933 PHOENIX CONTACT Dispos. protez. contro le sovratensioni
TT-ST-M-2/2-24AC
2858933
PHOENIX_CONTACT
Dispos. protez. contro le sovratensioni
Trabtech (TT)
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2858933 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CL2224 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 96 (C_6_2015) |
| GTIN | 4017918938154 |
| Peso per pezzo (confezione esclusa) | 28,680 g |
| Numero tariffa doganale | 85363030 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
|---|---|
| Posizione elevata | max. 2000 m |
| Grado di protezione | IP20 |
Generalità
| Materiale custodia | PA 6.6 |
|---|---|
| Classe di combustibilità a norma UL 94 | V-2 |
| Colore | nero |
| Norme per distanze in aria e superficiali | EN 60664-1 |
| IEC 60664-1 | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
| Tipo di montaggio | Guida di supporto: 35 mm |
| Tipo | Morsetto a due piani con coltello sezionatore |
| N. poli | 2 |
| Direzione di azione | Line-Earth Ground |
Circuito di protezione
| Classe di prova IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Classe requisiti VDE | C1 |
| C2 | |
| C3 | |
| D1 | |
| Tensione nominale UN | 24 V AC |
| Massima tensione permanente UC | 45 V DC |
| 31 V AC | |
| Corrente di dimensionamento | 300 mA (45 °C) |
| Corrente attiva di esercizio ICa UC | ≤ 10 µA (per conduttore) |
| Corrente conduttori di terra IPE | ≤ 20 µA |
| Corrente nominale dispersa In(8/20)µs (filo-terra) | 5 kA |
| Corrente dispersa a impulsi Iimp(10/350) µs | 1 kA (per conduttore) |
| Corrente dispersa Itotal(8/20) µs | 10 kA |
| Corrente dispersa Itotal(10/350) µs | 2 kA |
| Corrente dispersa Imax(8/20) µs max. (filo-terra) | 5 kA |
| Corrente ad impulsi nominale Ian (10/1000)µs (filo-terra) | 100 A |
| 200 A (per gruppo) | |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) spike | ≤ 55 V |
| Limitazione di tensione in uscita a 1KV/µs (filo-terra) stat. | ≤ 55 V |
| Tensione residua con In(conduttore-terra) | ≤ 55 V |
| Tensione residua con Ian (10/1000) µs (conduttore-terra) | ≤ 70 V |
| Livello di protezione Up(conduttore-terra) | ≤ 80 V (C2 - 10 kV / 5 kA) |
| ≤ 40 V (statico) | |
| Tempo di eccitazione tA (filo-terra) | ≤ 1 ns |
| Attenuazione d’inserzione aE, asimm. | tip. 0,6 dB (500 kHz / 50 Ω) |
| tip. 0,1 dB (180 kHz / sistema a 150 Ω) | |
| tip. 0,1 dB (45 kHz / sistema a 600 Ω) | |
| Frequenza limite fg (3dB), asimm. (PE) nel sistema a 50 Ohm | tip. 3,5 MHz |
| Frequenza limite fg (3dB), asimm. (PE) nel sistema a 150 Ohm | tip. 1,1 MHz |
| Frequenza limite fg (3dB), asimm. (PE) nel sistema a 600 Ohm | tip. 280 kHz |
| Capacità (filo-terra) | 2 nF |
| Resistenza in serie | 9,4 Ω ±10 % |
| Segnalazione protezione contro le sovratensioni guasta | nessuna |
| Prefusibile necessario massimo | 315 mA |
| Resistenza corrente impulsiva (conduttore-terra) | C2 - 10 kV/5 kA |
| D1 - 1 kA | |
| C3 - 100 A |
Dati di collegamento
| Collegamento | Connessione a molla |
|---|---|
| Tipo di collegamento IN | Molla |
| Tipo di collegamento OUT | Molla |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 14 |
Classifiche
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2858933-TT-ST-M-2/2-24AC | 134 Kbytes |
|
