PHOENIX_CONTACTI / OIBS ST 24 BK-T 2754341 PHOENIX CONTACT Accoppiatore bus

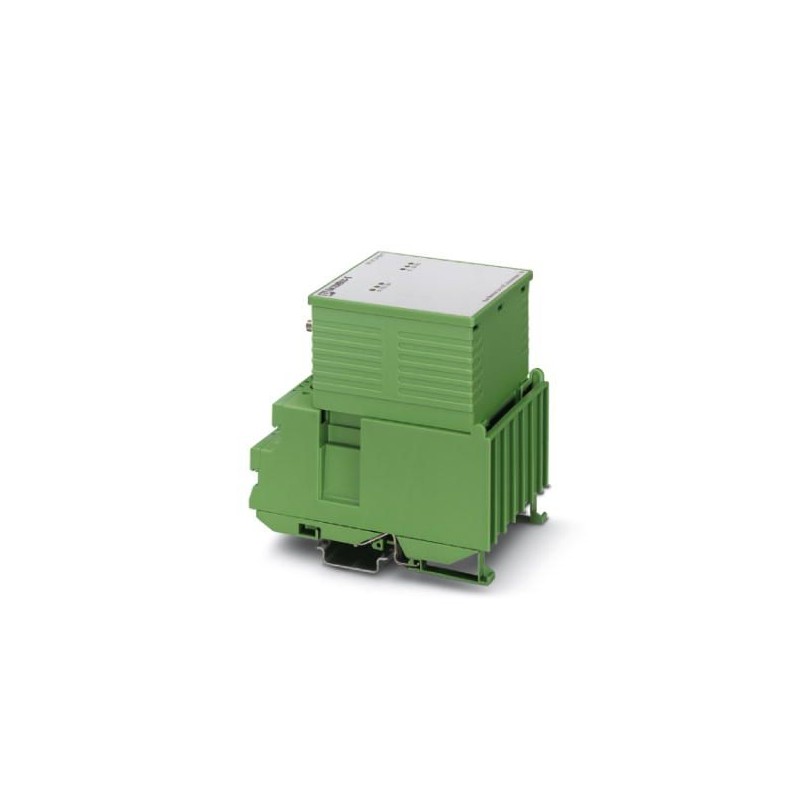

PHOENIX_CONTACT IBS ST 24 BK-T 2754341 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

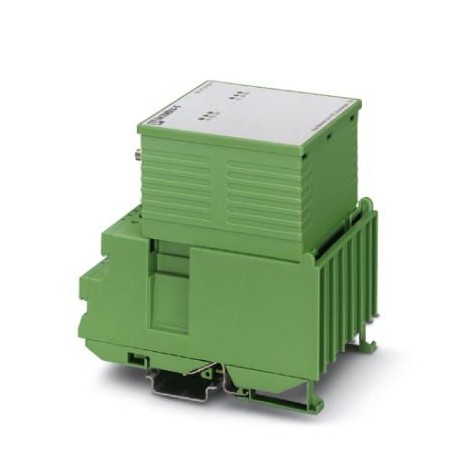

IBS ST 24 BK-T 2754341 PHOENIX CONTACT Accoppiatore bus

Riferimento: IBS ST 24 BK-T

Codice: 2754341

Produttore: PHOENIX_CONTACT

Descrizione:

Accoppiatore bus
Centrale bus INTERBUS-ST, 24 V DC, 9 poli, connettore D-SUB, grado di protezione IP20, composto da: Parte dei morsetti con collegamento a vite ed elettronica modulare

Categorie:

  • PHOENIX_CONTACT > I / O

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2754341
Pezzi/conf.1 PZ
Sales keyDNI311 -
Pagina catalogoPagina 189 (C_6_2017)
GTIN4017918063108
Peso per pezzo (confezione esclusa)470,000 g
Numero tariffa doganale85389091
Paese di origineDE (Germania)

Nota

Limitazione dell'uso1

Dimensioni

Disegno quotato
Larghezza81 mm
Altezza116 mm
Profondità116 mm

Condizioni ambientali

Temperatura ambiente (esercizio)0 °C ... 55 °C
Temperatura ambiente (trasporto e stoccaggio)-20 °C ... 70 °C
Umidità dell'aria consentita (esercizio)30 % ... 75 % (senza condensa)
Temperatura ambiente consentita (stoccaggio/trasporto)30 % ... 95 % (nella media, nessuna condensa)
Pressione aria (funzionamento)86 kPa ... 108 kPa (fino a 1500 m s.l.m.)
Pressione aria (trasporto e stoccaggio)66 kPa ... 108 kPa (fino a 3500 m s.l.m.)
Grado di protezioneIP20

Interfacce

DenominazioneINTERBUS
CollegamentoD-SUB femmina/maschio a 9 poli
Denominazione vano di collegamentoBus remoto in entrata / in uscita
N. poli9
Denominazionebus locale ST
Collegamentoconnettore bus locale ST
Velocità di trasmissione500 kBit/s

Ingressi digitali

Tecnica di connessioneConnessione a vite

Alimentazione dell'elettronica

Tensione di alimentazione24 V DC
Range tensione di alimentazione18,5 V DC ... 30,5 V DC (ripple incluso)
Ripple3,6 VSSentro il campo di tensione ammissibile
Corrente assorbita (a carico nominale)tip. 150 mA (senza espansioni modulo ST)
tip. 650 mA (con numero massimo di moduli I/O sul bus locale ST)

Generalità

Tipo di montaggioGuida di supporto
Peso netto470 g

Separazione del potenziale

Test di verificaBus remoto in ingresso/Bus remoto in uscita 500 V AC 50 Hz 1 min.
Tensione di alimentazione/Conduttore di terra 500 V AC 50 Hz 1 min.
Bus remoto in ingresso/interfaccia ST 500 V AC 50 Hz 1 min.

Normative e prescrizioni

Attacco a normaCUL
Classe di protezioneIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2754341-IBS ST 24 BK-T
169 Kbytes
PDF CATALOGHI PHOENIX AUTOMAZIONE IT
35 Mbytes
