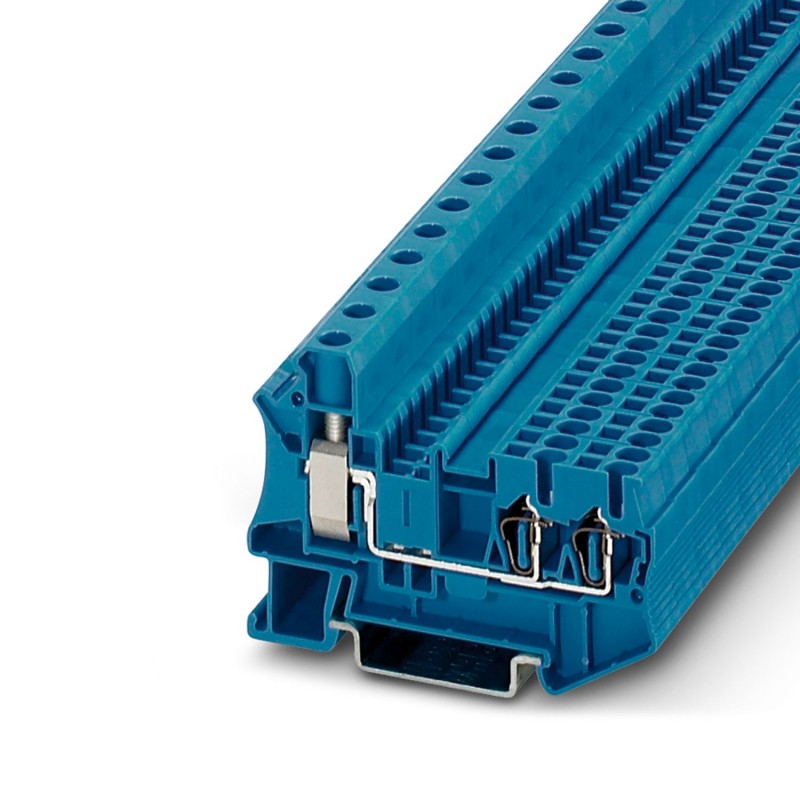

STU 10/ 4X2,5 BU 3033142 PHOENIX CONTACT Morsetto collettori del potenziale
STU 10/ 4X2,5 BU
3033142
PHOENIX_CONTACT
50
Morsetto collettori del potenziale
Morsetto collettivo di potenza, tensione nominale: 800 V, corrente nominale: 55 A, numero di collegamenti: 5, tipo di collegamento: Collegamento a vite, Dimensioni dimensionali: 10 mm², Sezione dimensionale: 0,5 mm² - 16 mm², Collegamento a molla, Dimensioni dimensionamento: 2,5 mm², Sezione dimensionale: 0,08 mm² - 4 mm², Tipo di montaggio: NS 35/7,5, NS 35/15, colore: blu
Morsetto ripartitore di potenziale, tensione nominale: 800 V, corrente nominale: 55 A, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 10 mm2, sezione: 0,5 mm2 - 16 mm2, tipo di connessione: Connessione a molla, Sezione di dimensionamento: 2,5 mm2, sezione: 0,08 mm2 - 4 mm2, montaggio: NS 35/7,5, NS 35/15, colore: blu
morsetti di giunzione > Staffa terminale per canalina
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto ibrido |
| Numero collegamenti | 5 |
| Numero di file | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 06 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 1,82 W |
| Numero di connessioni per ogni piano | 5 |
| Sezione nominale | 10 mm² |
| Filettatura | M4 |
| Coppia di serraggio | 1,5 ... 1,8 Nm |
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Calibro a tampone | A6 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,5 mm² ... 16 mm² |
| Sezione conduttore AWG | 20 ... 8 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,5 mm² ... 16 mm² |
| Sezione conduttore flessibile [AWG] | 20 ... 6 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,5 mm² ... 10 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,5 mm² ... 10 mm² |
| 2 conduttori di sezione identica rigidi | 0,5 mm² ... 4 mm² |
| 2 conduttori di sezione identica flessibili | 0,5 mm² ... 4 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,5 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 6 mm² |
| Corrente nominale | 55 A |
| Corrente di carico massima | 57 A |
| Tensione nominale | 800 V |
| Sezione nominale | 10 mm² |
| Piano 1 superiore 1+2 | |
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Calibro a tampone | A3 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,08 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 10 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,08 mm² ... 2,5 mm² |
| Sezione conduttore flessibile [AWG] | 24 ... 12 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,14 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,14 mm² ... 2,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,14 mm² ... 0,5 mm² |
| Corrente nominale | 24 A |
| Corrente di carico massima | 24 A |
| Tensione nominale | 800 V |
| Sezione nominale | 2,5 mm² |
| Larghezza | 10,3 mm |
| Spessore della piastra terminale | 2,2 mm |
| Altezza | 68 mm |
| Profondità su NS 35/7,5 | 48,3 mm |
| Profondità su NS 35/15 | 55,8 mm |
| Colore | blu (RAL 5015) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Dati meccanici | |
| Parete laterale aperta | Sì |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-1 |
| IEC 60947-7-1 |
| Tipo di montaggio | NS 35/7,5 |
| NS 35/15 |
| Caratteristica | Valore |
|---|---|
| corrente nominale In (EF008250) | 55 A |
| tensione nominale (EF000228) | 800 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a vite |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a molla |
| numero di piani (EF002659) | 1 |
| numero di punti di fissaggio per ogni piano (EF002660) | 5 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 10.3 mm |
| altezza (EF000040) | 68 mm |
| profondità (EF000049) | 48.3 mm |
| piastra di chiusura necessaria (EF002525) | Sì |
| colore (EF000007) | blu |
| piani interni esclusi con ponte (EF002661) | Sì |
