PHOENIX_CONTACTBORNASSTS 4-QUATTRO OG 3037546 PHOENIX CONTACT Morsetto passante

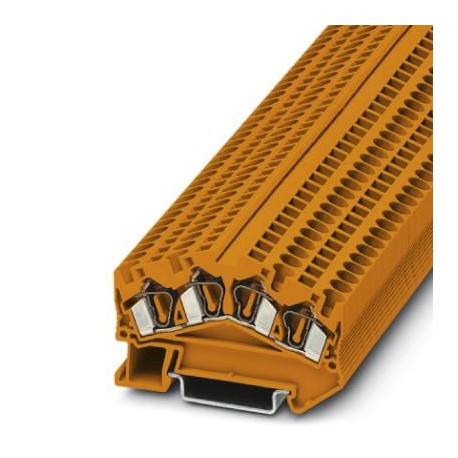

PHOENIX_CONTACT STS 4-QUATTRO OG 3037546 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

STS 4-QUATTRO OG 3037546 PHOENIX CONTACT Morsetto passante

Riferimento: STS 4-QUATTRO OG

Codice: 3037546

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto passante
Terminale passo-passo, tensione nominale: 800 V, corrente nominale: 32 A, tipo di attacco: connessione a molla, numero di connessioni: 4, sezione: 0,08 mm² - 6 mm², AWG: 28 - 10, larghezza: 6,2 mm, colore: arancione, classe di montaggio: NS 35/7.5, NS 35/15

Categorie:

  • PHOENIX_CONTACT > BORNAS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione3037546
Pezzi/conf.50 PZ
Sales keyBE2113 -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 277 (C_3_2013)
GTIN4017918812409
Peso per pezzo (confezione esclusa)11,974 g
Numero tariffa doganale85369010
Paese di origineDE (Germania)

Generalità

Numero di piani1
Numero collegamenti4
Potenziali1
Sezione nominale4 mm²
Colorearancione
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Tensione impulsiva di dimensionamento8 kV
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Potenza dissipata massima in condizioni nominali1,02 W
Corrente di carico massima38 A (con connessione a conduttori da 6 mm², la massima corrente di carico ammissibile non deve superare la corrente cumulativa di tutti i conduttori collegati)
Corrente nominale IN32 A (con una sezione conduttore di 6 mm²)
Tensione nominale UN800 V
Parete laterale apertaSì

Dimensioni

Larghezza6,2 mm
Spessore della piastra terminale2,2 mm
Lunghezza64,5 mm
Altezza NS 35/7,543 mm
Altezza NS 35/1550,5 mm

Dati di collegamento

CollegamentoConnessione a molla
Lunghezza di spelatura10 mm
Attacco a normaIEC 60947-7-1
Sezione conduttore rigido min.0,08 mm²
Sezione conduttore rigido max.6 mm²
Sezione trasversale conduttore AWG min.28
Sezione trasversale conduttore AWG max.10
Sezione conduttore flessibile min.0,08 mm²
Sezione conduttore flessibile max.4 mm²
Sezione min. conduttore flessibile AWG28
Sezione max. del conduttore flessibile AWG12
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,14 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.4 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,14 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.4 mm²
Attacco a normaIEC/EN 60079-7
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.6 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.10
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.4 mm²
Calibro a tamponeA4

Normative e prescrizioni

Attacco a normaCSA
IEC 60947-7-1
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia
